Ouvrir un document FCStd

ObjectifsObjectifs⚓

  • Comprendre la structure arborescente d'un document FreeCAD ;

  • Savoir interagir dans le panneau Modèle ;

ConceptFormat FCStd⚓

Format FreeCAD

Le format de fichier « .FCStd » est le format natif de FreeCAD ;

AttentionNe pas confondre le format FreeCAD et les formats STL ou 3MF⚓

  • Les formats de fichier « .stl »[1] et « .3mf[2][2] » sont utilisés par les logiciels du type « Slicer[3] » comme Cura pour générer un fichier gcode[4] qui sera envoyé à une imprimante 3D ; (Voir les différents Formats de fichiers en relation avec l'impression 3D )

  • FreeCAD permet d’exporter au format STL ou 3MF  - Le processus inverse : passer du format STL ou 3MF à un format FreeCAD est beaucoup plus difficile ;

RemarqueÉchange avec d’autres logiciels de CAO 3D⚓

FreeCAD peut aussi importer et exporter des fichiers au format «. step[5] », ce qui permet d’échanger avec d’autres logiciels de CAO 3D (SOLIDWORKS, Fusion…) en conservant la précision géométrique. Néanmoins, les esquisses, contraintes, arbres de construction, fonctions paramétriques ne sont pas conservés.

ComplémentFabrication numérique⚓

  • FreeCAD propose :

    • l’atelier Mesh Atelier Mesh qui permet de paramétrer et d'exporter au format « stl » ou « 3mf » ;

    • l’atelier CAM Atelier CAM qui permet de produire directement des fichiers gCode[4] pour piloter une CNC[6] ;

Tâches à réaliserTâches à réaliser :⚓

  • Télécharger le fichier tuto1.FCStd  sur votre ordinateur ;

  • Démarrer FreeCAD ;

Truc & astuceÉcran de bienvenue⚓

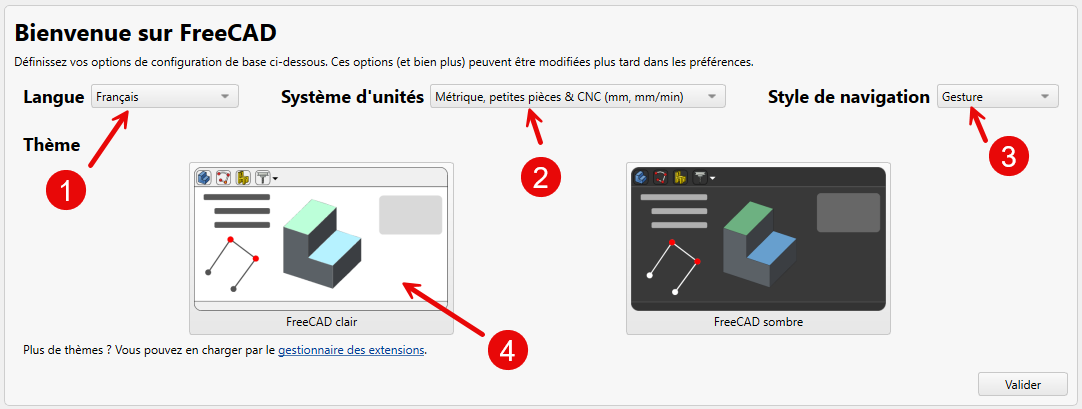

Au démarrage, par défaut, FreeCAD affiche un écran de bienvenue. Vous pouvez choisir : (1) la langue, (2) le système d'unités, (3) le style de navigation et (4) le thème :

Écran de bienvenue

Tâches à réaliserTâches à réaliser (suite)⚓

  • Ouvrir ce document tuto1.FCStd dans FreeCAD à l'aide de la commande Fichier → Ouvrir ou du bouton Ouvrir… ;

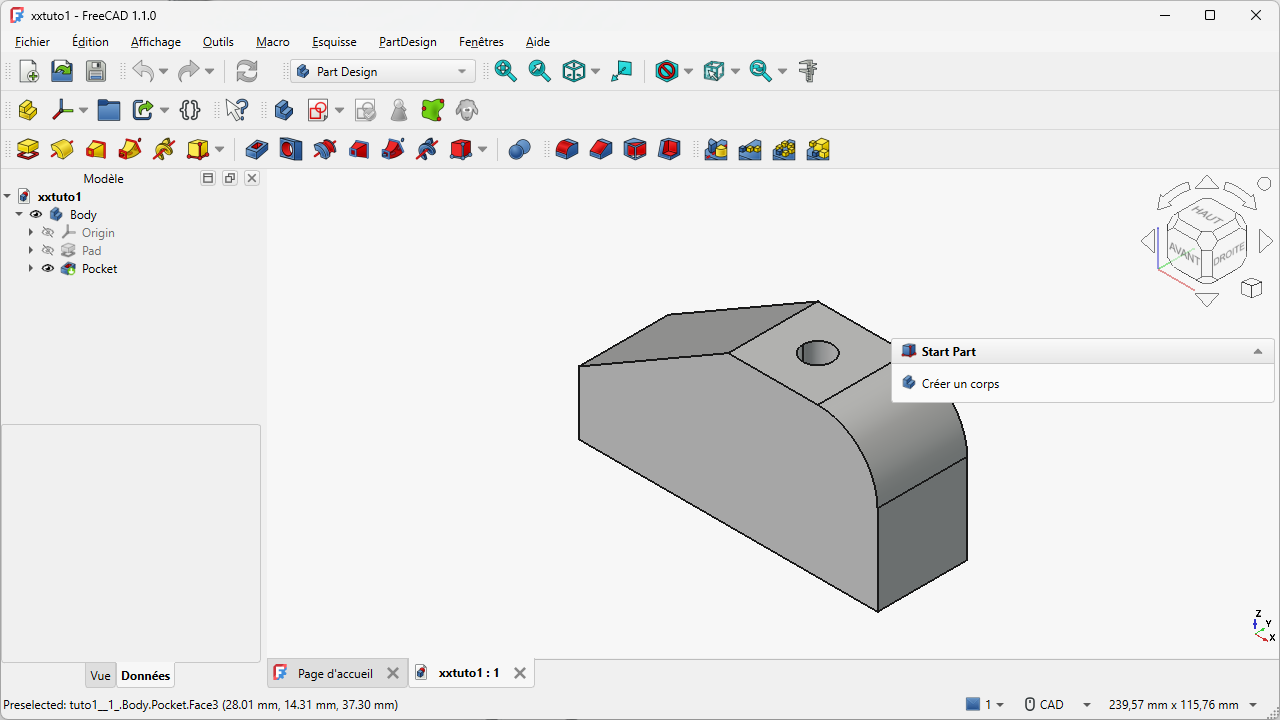

    Ouverture du document tuto1

Tâches à réaliserTâches à réaliser (suite)⚓

  • Enregistrer ce document sous le nom xxtuto1.FCStd, xx représentant vos initiales, à l'aide de la commande Fichier → Enregistrer Sous... ;

  • Dans le panneau Modèle, identifier le contenu de la structure arborescente du document  xxtuto1 ;

Panneau Modèle

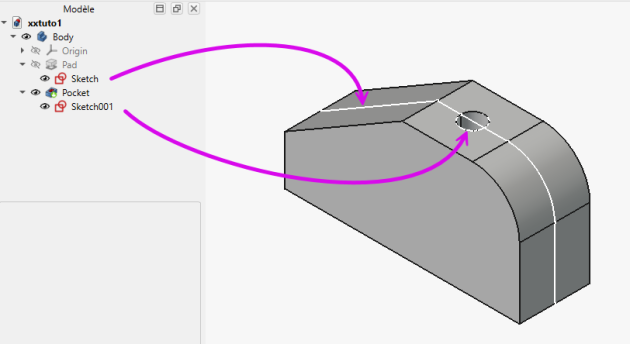

  • Afficher  Sketch et  Sketch001 dans la vue 3D en cliquant sur les boutons Développer et/ou Élément visible du panneau Modèle ;

    Affichage des esquisses (sketchs)

 Bodydétails[7]⚓

Corps (solide) contenu dans le document  xxtuto1 ;

 Origin (masqué par défaut)détails[8]⚓

L'objet Part Système de coordonnées Origin contient la définition du repère lié au corps :

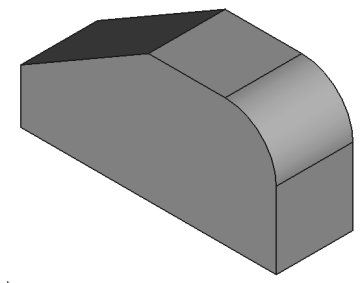

 Pad (masqué)détails[9]⚓

Construction intermédiaire utilisée pour modéliser « PartDesign Cavité Pocket » ;

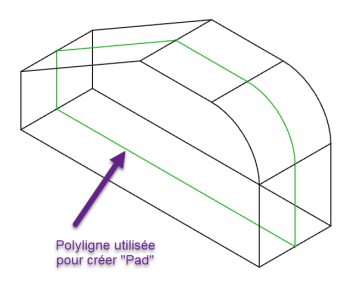

 Sketchdétails[10]⚓

Esquisse utilisée pour construire la protrusion Protrusion Pad ;

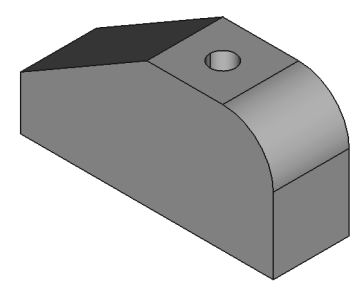

 Pocketdétails[11]⚓

Construction finale de Créer un corps Body ;

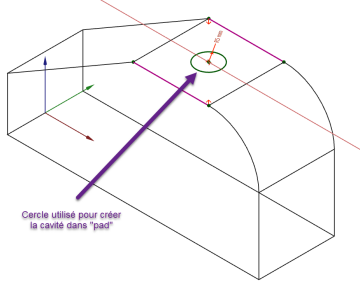

 Sketch001détails[12]⚓

Esquisse utilisée pour créer la cavité dans Pad ;

RéglementaireInteractions dans l'onglet Modèle :⚓

  • L'élément encadré est l'élément sélectionné, il est coloré par défaut en bleu dans la vue 3D ;

  • Élément visible | Élément masqué  : affiche / masque l’élément dans la vue 3D ;

  • Développer | Réduire : développe / réduit la branche de l'arborescence ;

  • Clic droit sur un élément affiche le menu contextuel permettant notamment de le Renommer ou de le supprimer ;

Truc & astuceSi vous ne voyez pas les boutons et  :⚓

Modifier les préférences de FreeCAD : Édition → Préférences (sous Système d'exploitation Mac OS Freecad → Préférences) :

  • rubrique : Affichage =>Interface utilisateur, cocher Afficher l’icône de visibilité

Truc & astuceTransparence⚓

Le raccourci clavier V puis T active / désactive la transparence de l’objet sélectionné dans le panneau Modèle ;

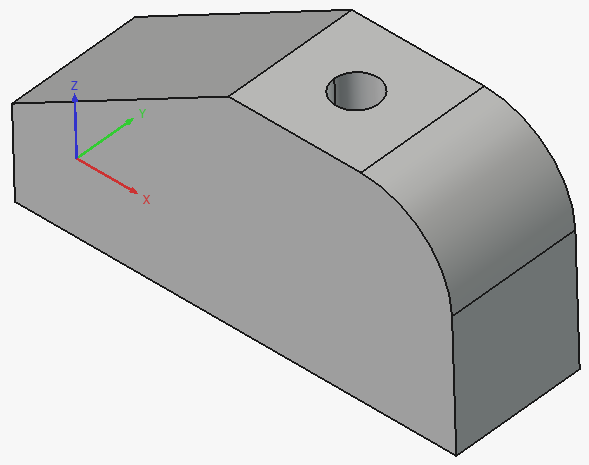

Pocket sans transparence
Pocket sans transparence

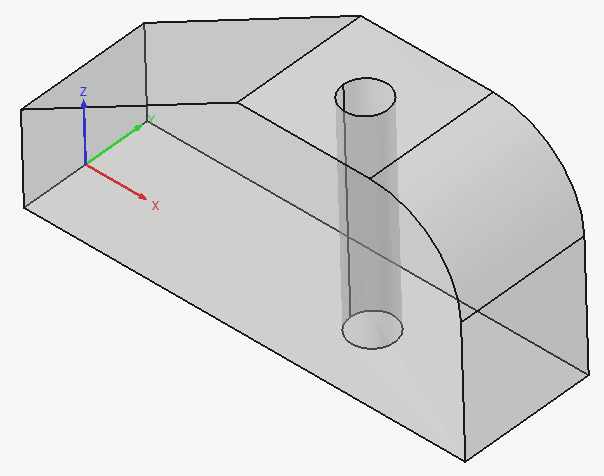

Pocket avec transparence
Pocket avec transparence

Tâches à réaliserTâche à réaliser⚓

  • Sélectionner PartDesign Cavité Pocket dans le panneau Modèle et activer la transparence à l’aide du raccourci clavier V T ;
