TP 2-2

ObjectifsObjectifs⚓

Nous allons modéliser le solide suivant : (cf. TP2-2-Plan.pdf)

Tâches à réaliserTâches à réaliser⚓

  • Dans FreeCAD, si nécessaire, refermer les documents ouverts précédemment ;

  • Créer un nouveau document TP2-2 dans FreeCAD ;

  • Créer un nouveau corps Créer un corps et une nouvelle esquisse Créer un esquisse dans le plan XZ ;

    Sélection du plan XZ
  • Vérifier que Contraintes automatiques et Suppression automatique des contraintes redondantes sont cochées ;

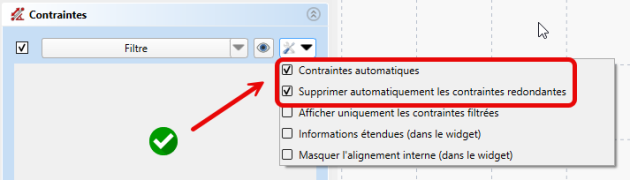

    Contrôle contraintes automatiques et suppression automatique des contraintes redondantes
  • Créer la polyligne Créer une polyligne A B C D E F :

    • en utilisant les informations de coordonnées associées au pointeur de la souris pour positionner les points approximativement,

    • en exploitant les contraintes automatiques (cf. tableau ci-dessous)

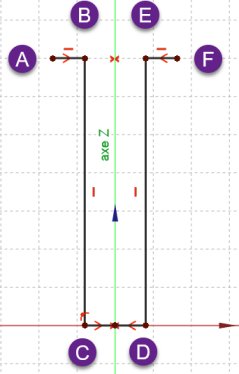

1ère partie de l'esquisse
  • Utiliser la contrainte de symétrie Contrainte de symétrie par rapport à l'axe Z respectivement pour les points A & F puis C & D ;

Truc & astuceAide :⚓

Tableau des contraintes automatiques à utiliser

Géométrie

Points

Contraintes automatiques

Polyligne

Point B

Contrainte horizontale

Point C

Contrainte de coïncidence Point sur Objet sur l'axe X

Contrainte verticale

Point D

Contrainte de coïncidence Point sur Objet sur l'axe X

Point E

Contrainte verticale

Point F

Contrainte horizontale

ConseilOrdre de saisie des contraintes⚓

Afin de pouvoir tester la fermeture de l'esquisse, il est préférable de saisir les contraintes dimensionnelles en dernier après avoir saisi toutes les contraintes géométriques ;

Tâches à réaliserTâches à réaliser (suite)⚓

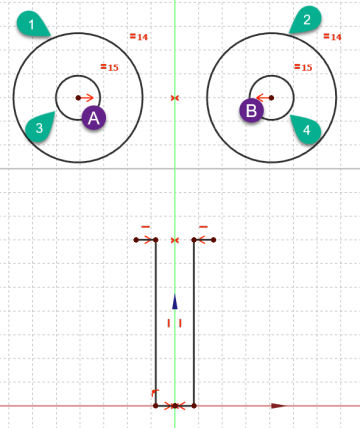

  • Créer les cercles 1 2 3 4 en utilisant les contraintes automatiques du tableau ci-dessous :

    2ème partie de l'esquisse
  • Puis utiliser :

    • la contrainte de symétrie Contrainte de symétrie par rapport à l'axe Z respectivement pour les centres A et B ;
    • la contrainte d'égalité Contrainte d'égalité respectivement pour les cercles 1 & 2 puis 3 & 4 ;

Truc & astuceAide :⚓

Tableau des contraintes automatiques à utiliser

Géométrie

Points

Contraintes automatiques

Cercle 3

Centre

Contrainte de coïncidence Point sur Point avec le centre A du cercle 1

Cercle 4

Centre

Contrainte de coïncidence Point sur Point avec le centre B du cercle 2

Tâches à réaliserTâches à réaliser (suite)⚓

  • Créer 3 arcs 3 points Créer un arc 3 points en utilisant les contraintes automatiques du tableau ci-dessous :

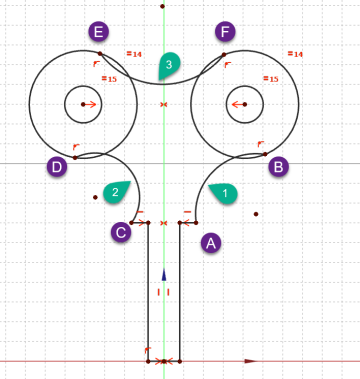

    3ème partie de l'esquisse

Truc & astuceAide :⚓

Tableau des contraintes automatiques à utiliser

Géométrie

Points

Contraintes automatiques

Arc 1

Point A

Contrainte de coïncidence Point sur Point avec l'extrémité droite de la polyligne

Point B

Contrainte de coïncidence Point sur Objet avec le grand cercle de droite

Arc 2

Point C

Contrainte de coïncidence Point sur Point avec l'extrémité gauche de la polyligne

Point D

Contrainte de coïncidence Point sur Objet avec le grand cercle de gauche

Arc 3

Point E

Contrainte de coïncidence Point sur Objet avec le grand cercle de gauche

Point F

Contrainte de coïncidence Point sur Objet avec le grand cercle de droite

Tâches à réaliserTâches à réaliser (suite)⚓

  • Utiliser la contrainte d'égalité Contrainte d'égalité entre les arcs 1 et 2 ;

  • Utiliser la contrainte de tangence Contrainte de tangente respectivement entre l'arc 1 et le grand cercle de droite, entre l'arc 2 et le grand cercle de gauche, entre l'arc 3 et les deux grands cercles ;

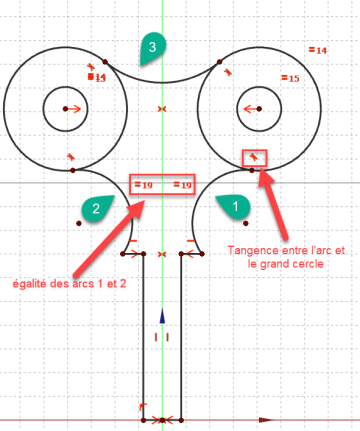

Substitution d'une contrainte à une contrainte

ConseilSubstitution de contraintes⚓

Lors de l'utilisation de la contrainte de tangence, FreeCAD remplace une contrainte Contrainte de coïncidence Point sur Objet par une contrainte de tangence Contrainte de tangente:

Valider la boite de dialogue ;

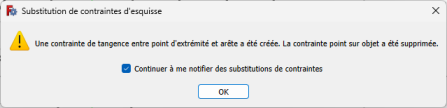

Message de FreeCAD lors d'une substitution de contrainte

Tâches à réaliserTâches à réaliser (suite et fin)⚓

  • Ajuster Ajuster les deux grands cercles ;

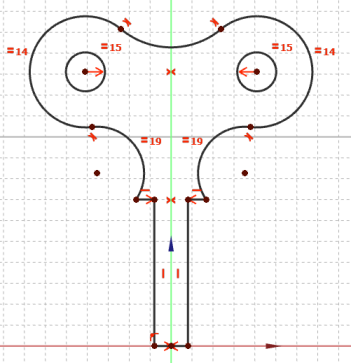

    Ajustement des grands cercles
  • Vérifier que le contour extérieur est bien fermé en déplaçant légèrement des éléments de l'esquisse avec la souris ;

  • Appliquer les contraintes dimensionnelles à l’aide de la commande Dimensions Contrainte de dimension;

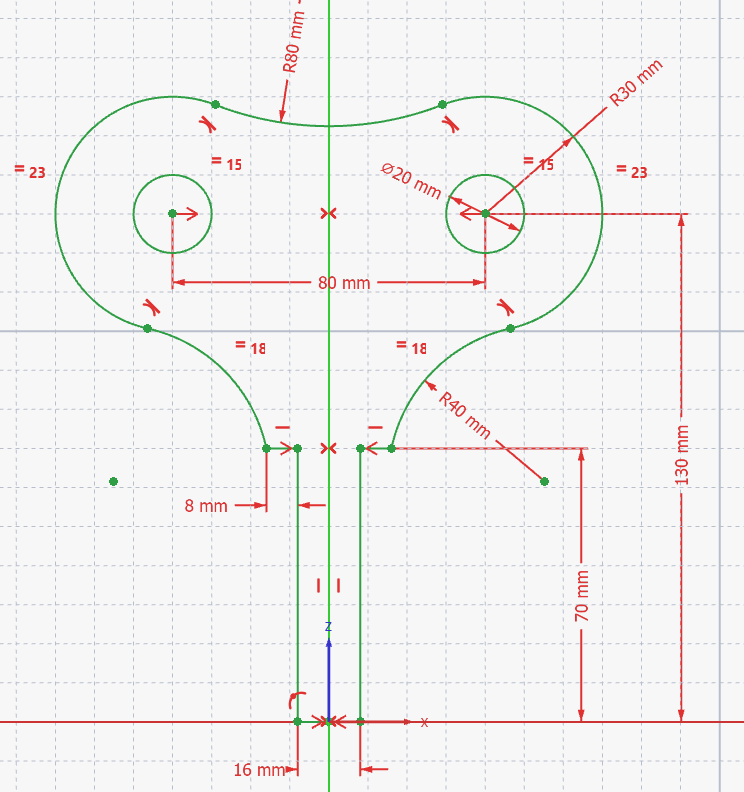

    Esquisse avec les contraintes dimensionnelles
  • Fermer l'esquisse et créer une protrusion Protrusion de 16 mm symétrique ;

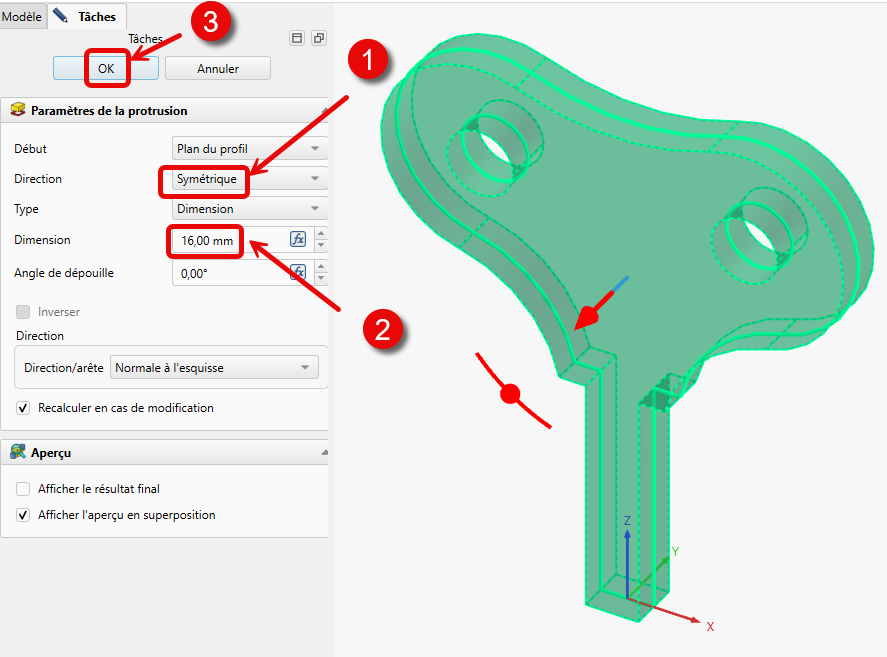

Création de la protrusion

⚓

Position temporelleDurée
