2nde esquisse

Tâches à réaliserTâches à réaliser⚓

  • Sélectionner la face supérieure de la protrusion et créer une nouvelle esquisse Créer un esquisse ;

    Sélection de la face pour la 2nde esquisse

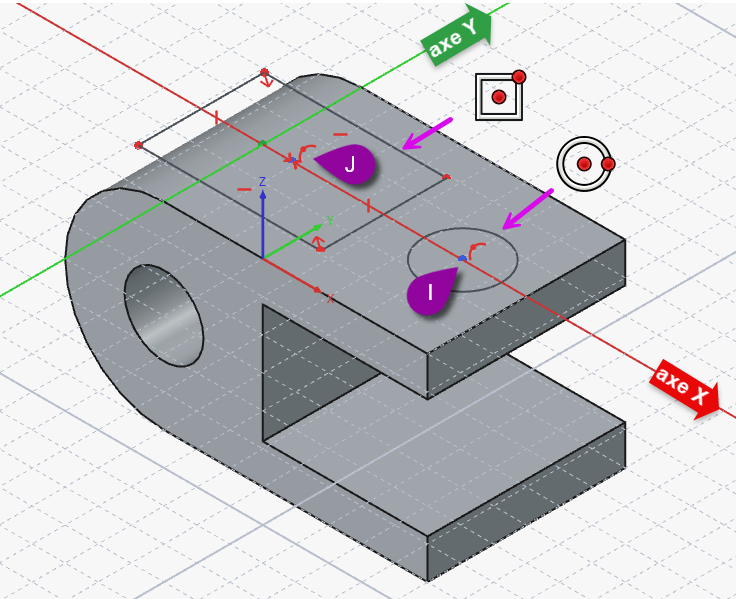

  • Créer l'esquisse ci-dessous constituée d'un cercle centré Créer un cercle et d'un rectangle centré Sketcher Rectangle centré en exploitant les contraintes automatiques du tableau ci-dessous :

  • Saisir les dimensions du cercle et du rectangle ;

Truc & astuceAide :⚓

  • Appuyer sur la touche 0 du pavé numérique pour basculer en vue isométrique Vue isométrique ;

Tableau des contraintes automatiques

Géométries

Points

Contraintes automatiques

Cercle centré

Centre I

Contrainte de coïncidence Point sur Objet sur l'axe X

Rectangle centré

Centre J

Contrainte de coïncidence Point sur Objet sur l'axe X

Tâches à réaliserTâches à réaliser (suite)⚓

  • Basculer en mode Géométrie de construction à l’aide du bouton Bascule géométries de construction ;

  • Sélectionner la commande Sketcher Intersection Sketcher Intersection construction et sélectionner l’arête ci-dessous pour créer la géométrie externe de construction[1] [AB] ;

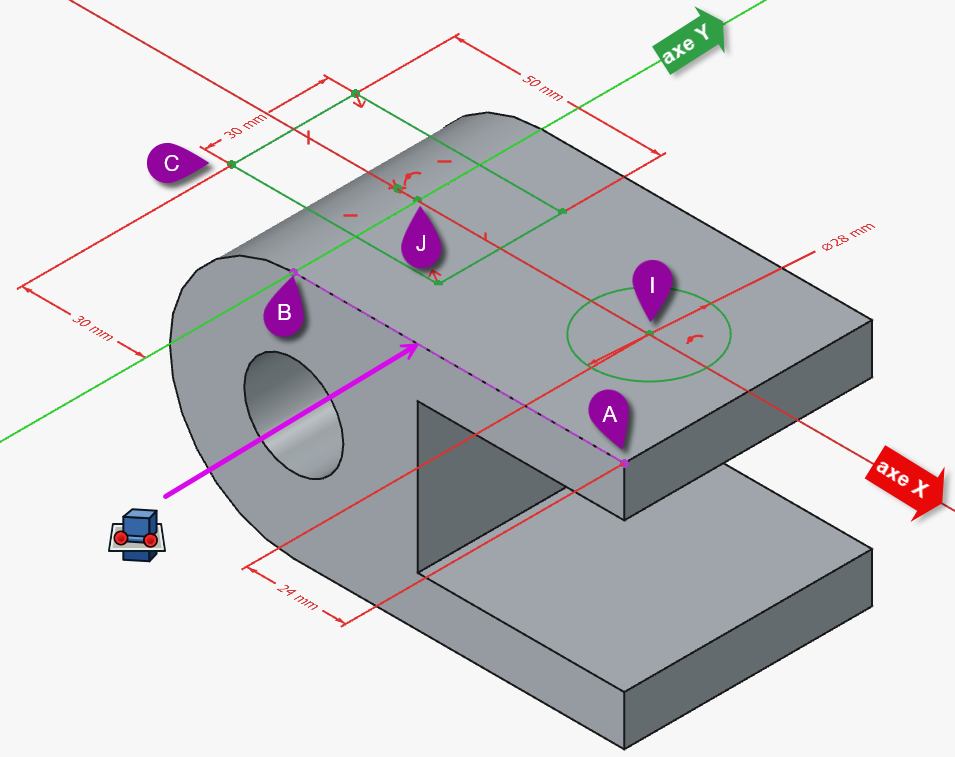

2ème esquisse avec le centre du cercle et du rectangle contraints

  • Contraindre la position du centre du cercle et du rectangle ;

  • Vérifier que l'esquisse est entièrement contrainte et quitter l'atelier Sketcher Atelier Sketcher ;

Truc & astuceAide :⚓

  • Pour positionner le cercle sur l'axe X, sélectionner les points I et A ;

  • Pour positionner le bord du rectangle, sélectionner les sommets B et C ;

Tâches à réaliserTâches à réaliser (suite)⚓

  • Sélectionner l'esquisse et créer une cavité PartDesign Cavité de type le plus proche;

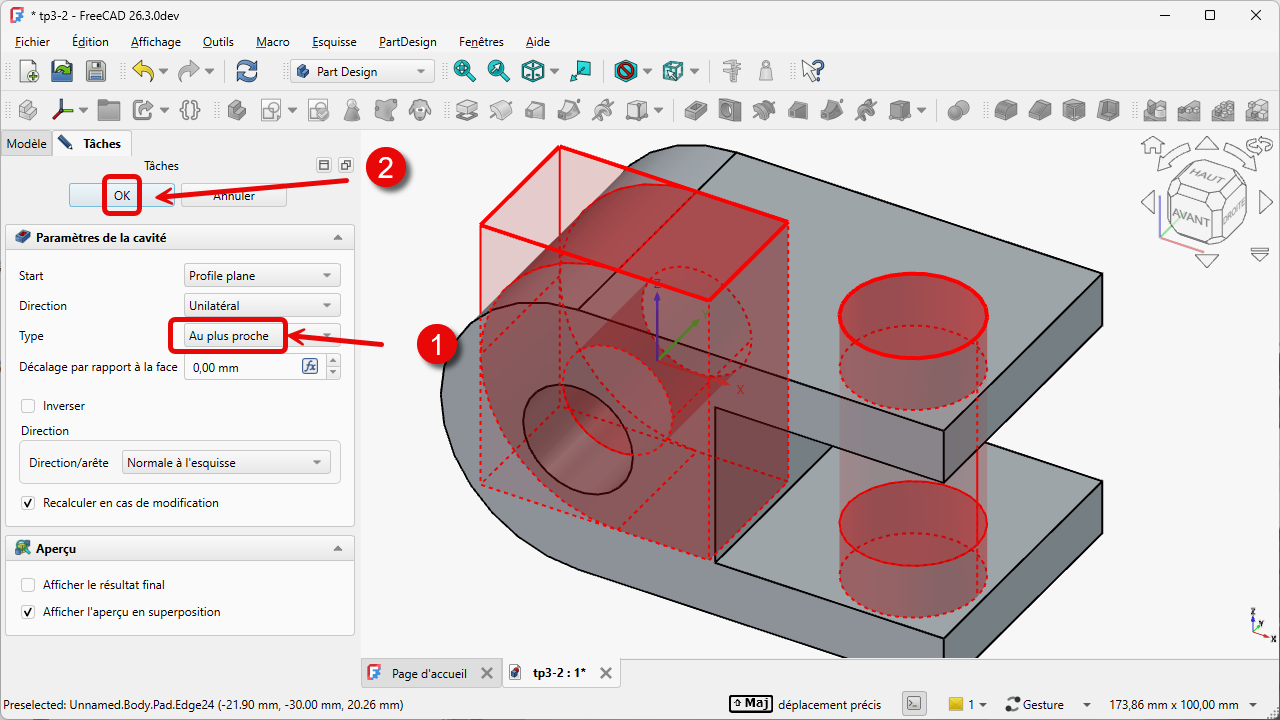

    Création de la 2nde cavité

Remarque« Attachment » de l’esquisse⚓

En choisissant la face supérieur du pad pour créer l’esquisse, FreeCAD a attaché l’esquisse à cette face : Face 7 de Pad ;

Ce plan est parallèle au plan XY du corps. Pour créer cette esquisse, nous aurions pu choisir le plan XY associé au corps, créer l’esquisse puis appliquer un décalage d’attachement « Attachment offset » de 30 mm sur l’axe Z.

ConceptAttachment Offset d’esquisse⚓

Décalage d’attachement de l’esquisse

L’Attachment Offset (ou décalage d’attache) d’une esquisse dans l’atelier PartDesign correspond à un décalage et/ou une rotation supplémentaires appliqués par rapport au plan ou à la face sur laquelle l’esquisse est attachée.

Quand une esquisse est créée dans l’atelier PartDesign, elle est attachée, ancrée :

  • soit à un plan standard (XY, XZ, YZ),

  • soit à une face d’un solide,

  • soit à un plan de référence (Datum plane).

L’esquisse est alors ancrée à ce support via un système de coordonnées appelé Attachment.

L’Attachment Offset permet d’appliquer un décalage local (translation + rotation) par rapport à la position d’attache d’origine.

Il contient 6 valeurs :

Translation (en mm)

Position X

Position Y

Position Z

Décale l’esquisse le long des axes locaux de son plan d’attache.

Rotation (en degrés)

Axis X

Axis Y

Axis Z

Fait pivoter l’esquisse autour d’un axe local défini.
