Créer un outil vbit

ObjectifsObjectifs⚓

  • Créer un nouvel outil vbit à partir d'une forme v-bit fournie par FreeCAD ;

ExempleTâches à réaliser (suite)⚓

  • Ouvrier FreeCAD et créer un nouveau document tuto12-3 ;

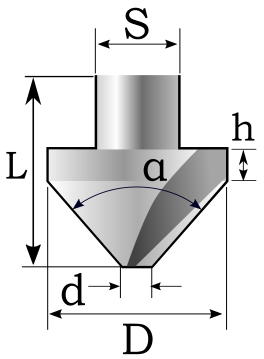

  • Ouvrir le gestionnaire des outils coupants Bibliothèque des outils coupants de l'atelier CAM Atelier CAM, créer une nouvelle bibliothèque vcarve et ajouter un nouvel outil vcarve60-317 à cette bibliotèque à partir de la forme v-bit ;

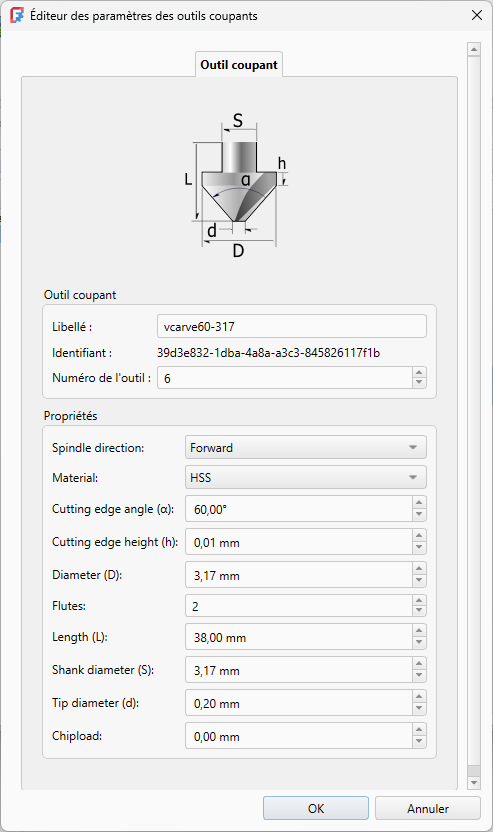

  • Compléter les des dimensions comme ci-dessous :

    CutterEdgeAngle : 60°, CuttingEdgeLenght : 0.01 mm, Diameter : 3.175 mm, Length : 38 mm, ShankDiameter : 3.175 mm, TipDiameter : 0.2 mm ;

  • Enregistrer votre document et redémarrer FreeCAD afin que la nouvelle bibliothèque vcarve apparaisse dans le gestionnaire des outils coupants ;
