Parcours guidé FreeCAD 1.0.2 -

Sélectionner l'atelier Draft  ;

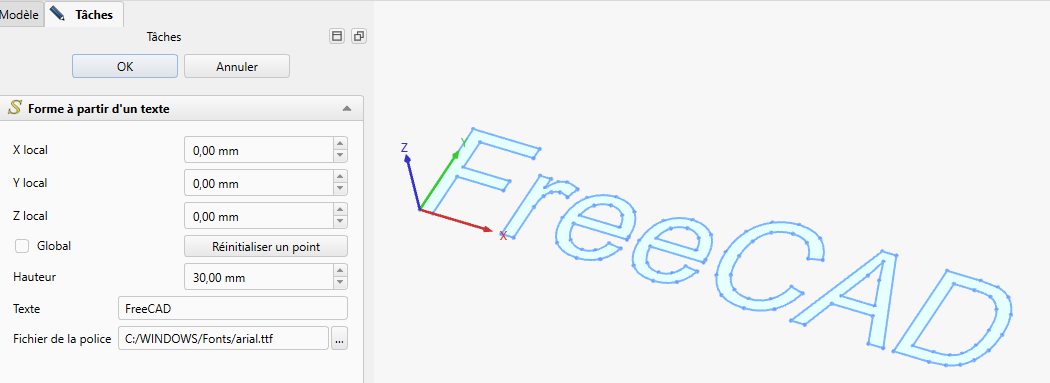

Sélectionner la commande Forme à partir d’un texte et compléter le formulaire comme ci-dessous :

Sélectionner l'atelier CAM et créer une tâche  ;

• choisir l'esquisse  Shapestring comme modèle,

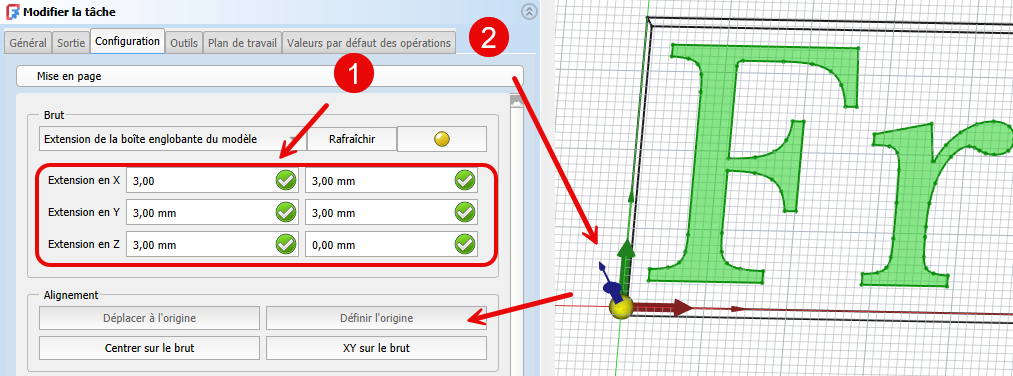

• définir le stock et l'origine :



• Ajouter l'outil vcarve60-317 créé précédemment comme outil par défaut ;

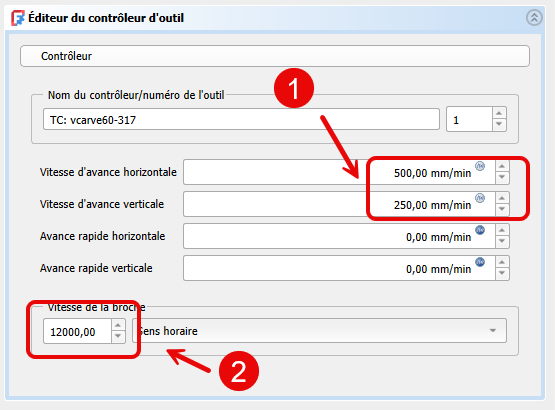

• Fixer les propriétés mécaniques de l'outil ;



• Modifier l'élément SetupSheet pour fixer le pas de descente à OpToolDiameter/2  et modifier si nécessaire les hauteurs de dégagement, de sécurité et les vitesses d'avance rapide ;

• Sélectionner le modèle Model-ShapeString et sélectionner la commande Gravure en V  ;

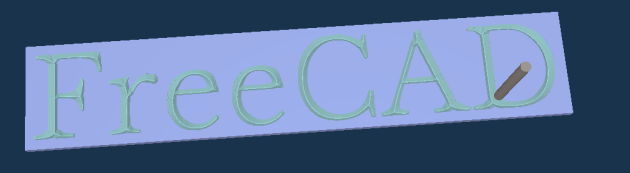

• Simuler le parcours Cliquer ;



• Sélectionner la tâche dans l'onglet Modèle et cliquer sur le bouton Post-Traiter^W  pour créer le fichier G-Code ;
