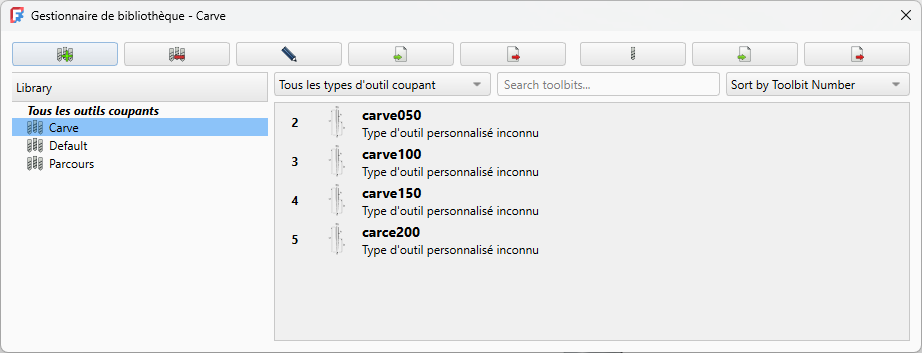

Parcours guidé FreeCAD 1.0.2 -

• Télécharger sur votre ordinateur le fichier carve-initial.FCStd et le fichier carve_initial.svg à l’aide d’un clic droit ;

• Ouvrir le fichier carve-initial.FCStd dans FreeCAD :

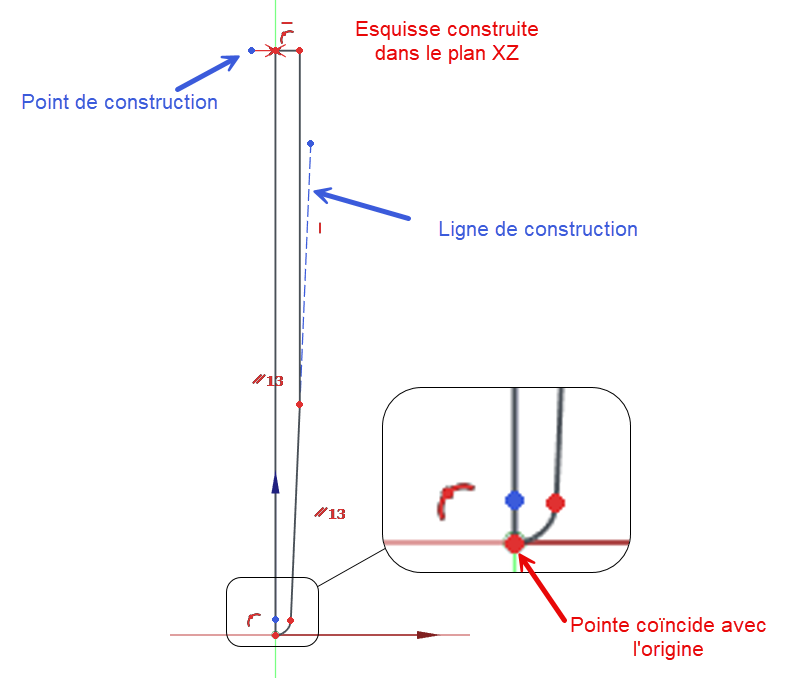

  Le document FreeCAD contient un corps carve et une esquisse Sketch dans le plan XZ :

• Enregistrer sous le nom carve dans le sous-dossier Shape de votre dossier CamAssets/Tools/ ;

• Si nécessaire ouvrir l'atelier Part Design  ;

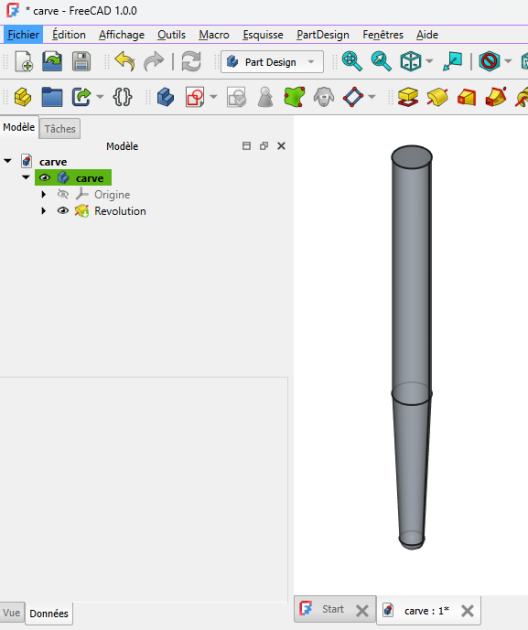

• Créer une révolution de l'esquisse autour de l'axe vertical de l'esquisse ;

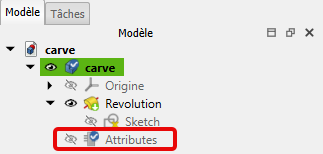

• Ouvrir l' atelier CAM , sélectionner l'esquisse  Sketch dans la vue en arborescence et sélectionner la commande CAM → Utilitaires → Conteneur d'attributs d'outil coupant de la barre de menus :



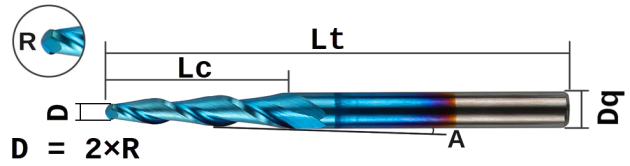

• Double-cliquer sur Attributes et ajouter les propriétés suivantes :

  Nom	Groupe	Type	Énumérations	Info-bulle
  Diameter	Shape	Length		2 fois le rayon de la pointe
  CuttingEdgeHeight	Shape	Length		Longueur coupante
  Length	Shape	Length		Longueur totale
  ShankDiameter	Shape	Length		Diamètre de queue
  Angle	Shape	Angle		Angle de la pointe
  Chipload	Attribut	Length		Avance par dent
  Flutes	Attribut	Integer		Nombre de dents

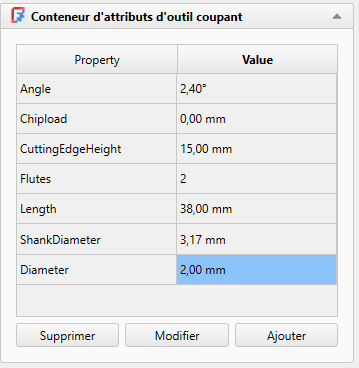

• Dans le volet Modèle compléter les valeurs d'Attribute  :

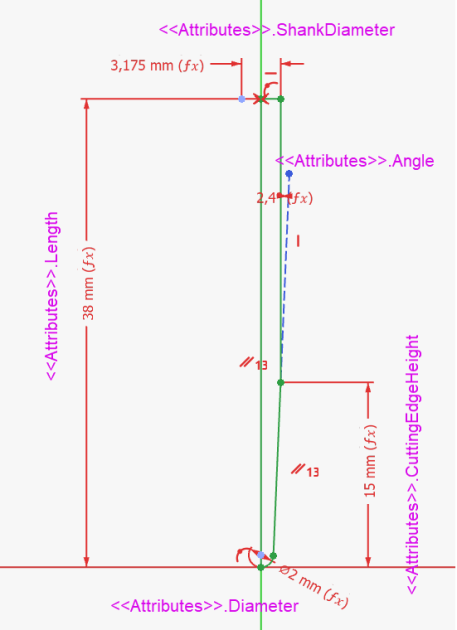

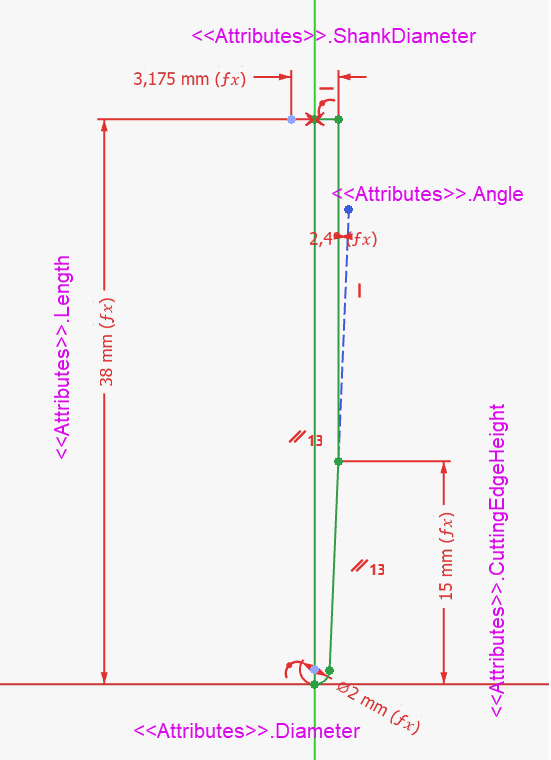

• Revenir à l'atelier PartDesign et contraindre les dimensions de l'esquisse à partir des valeurs d'Attributes ;



• Afficher la vue 3D avec une vue de face , cliquer sur la commande et désactiver l'affichage des axes de coordonnées si nécessaire ;



• Enregistrer votre document carve

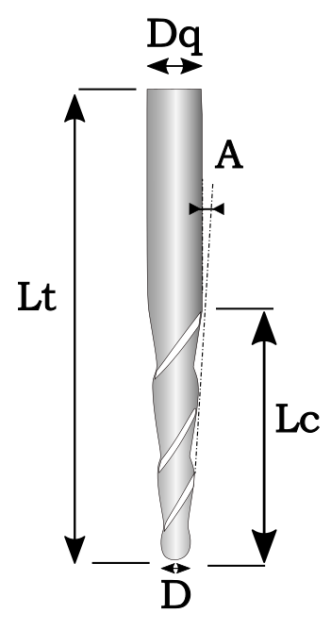

• Ouvrir le fichier carve_initial.svg dans Inkscape ;



Le dessin contient 5 objets Texte :

• Modifier les ID de ces 5 objets en respectant les consignes du tableau ci-dessous :

  Étiquette	ID
  #text1	shank_diameter
  #text2	length
  #text3	angle
  #text4	diameter
  #text5	cutting_edge_height

• Enregistrer le dessin sous le nom carve.svg dans le sous-dossier Shape de votre dossier CamAssets/Tools/ ;
