Forme d’outil
Tool Shape
Une forme d’outil est définie par deux fichiers :
un fichier FreeCAD contenant la modélisation 3D de l’outil ,
un fichier SVG contenat le dessin de l’outil utilisé dans la fenêtre du choix de la forme ;
Réglementaire - Fichier FreeCAD⚓

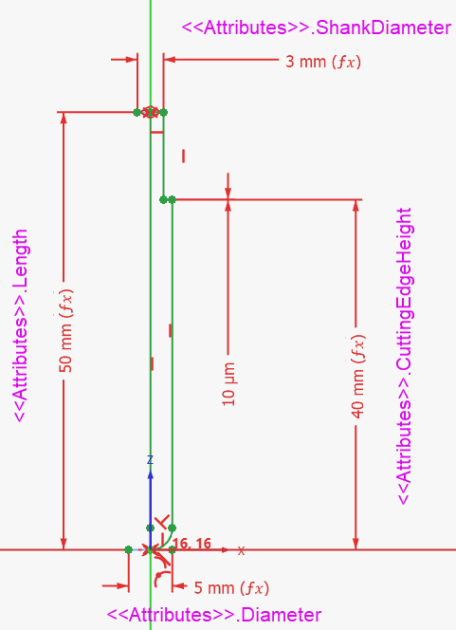

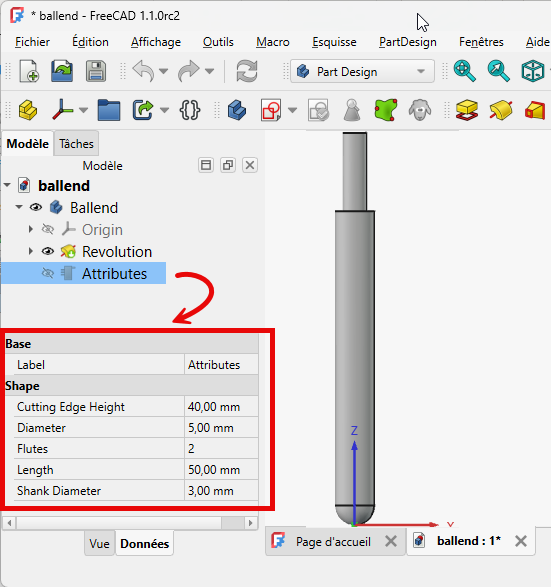

Le fichier FreeCAD doit contenir un objet Attributes listant les attributs de la forme de l’outils :
L’esquisse sera définie à partir de ces attributs :
Réglementaire - Diagramme SVG⚓

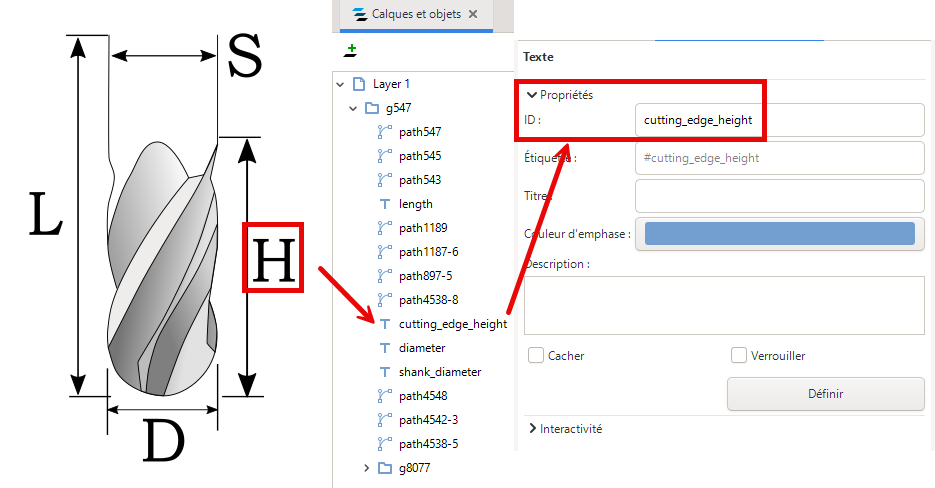

Le dessin SVG devra contenir un label (objet Texte) pour chaque attribut. L’ID de ce label devra correspondre au nom de l’attribut :
- un caractère _ avant chaque lettre majuscule,
- tout en caractères minuscules,
Par exemple, CuttingEdgeHeight dans FreeCAD devient cutting_edge_height dans Inkscape.
