Travail préparatoire

Tâches à réaliser

  • Créer un nouveau document TP07-2 dans FreeCAD ;

  • Créer le jeu de variables Varset ci-dessous que vous renommerez Varset Dim :

    Nom

    Contenu

    Description

    larg

    30 mm

    Largeur du poteau carré

    HtBaseAmont

    20 mm

    Hauteur de la partie au-dessus de l’assemblage

    HtBaseAval

    20 mm

    Hauteur de la partie au-dessous de l’assemblage

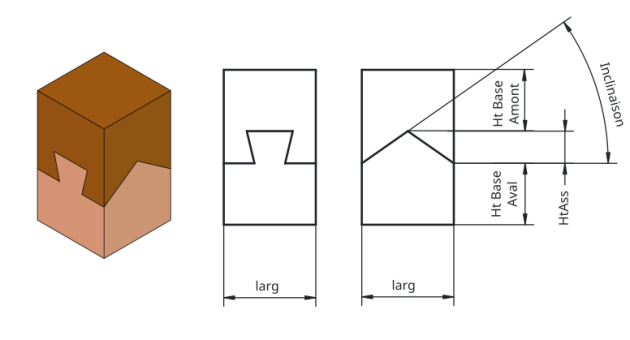

    Inclinaison

    35 °

    Inclinaison de l’assemblage

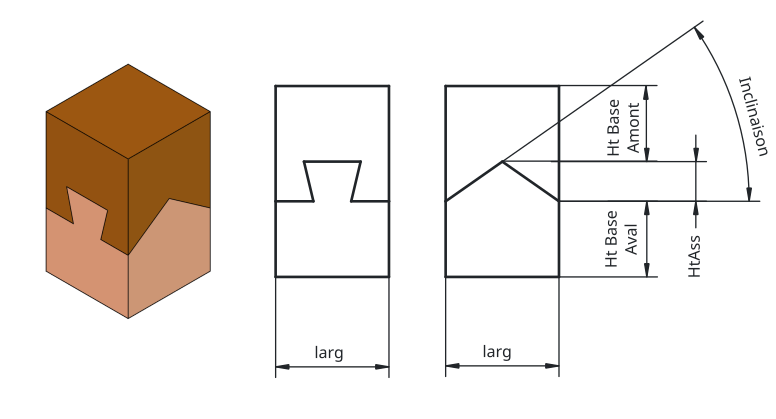

    HtAss

    larg / 2 * tan(Inclinaison)

    Hauteur calculée de l’assemblage

Attention

  • Toutes les variables sont des longueurs (App::PropertyLengthApp) sauf Inclinaison qui est un angle (App::PropertyAngle)  ;

  • Dans FreeCAD, l’inclinaison devra rester comprise entre 29° et 35° sinon la fonction Lissage Soustractif Lissage soustractif ne fonctionnera pas ;

Remarque

  • La hauteur de l’assemblage se calcule à partir de la formule : Ht Assemblage = [ larg 2 × tan ( inclinaison ) ] Ht Assemblage = [ {larg} over {2} times tan(inclinaison) ]  ;

  • Pour éviter d’avoir à ressaisir plusieurs fois la formule du calcul de la hauteur de l’assemblage, la variable calculée HtAss est ajoutée au jeu de variables

Varset

  • L’utilisation d’un jeu de variables permet rendre paramétrable la modélisation de l’assemblage ;
