Parcours guidé FreeCAD 1.1.3

Sélectionner le corps  Aval et créer un clone à l’aide de la commande  :

=> FreeCAD crée un nouveau corps Body001 ;

Créer un nouveau corps  Amont ;

Créer une sous-forme liée de l’esquisse Sketch du corps Aval :

FreeCAD ajoute un objet Binder au corps Amont ;

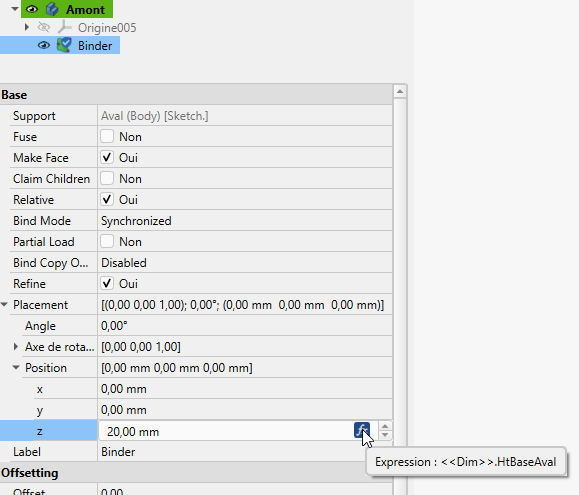

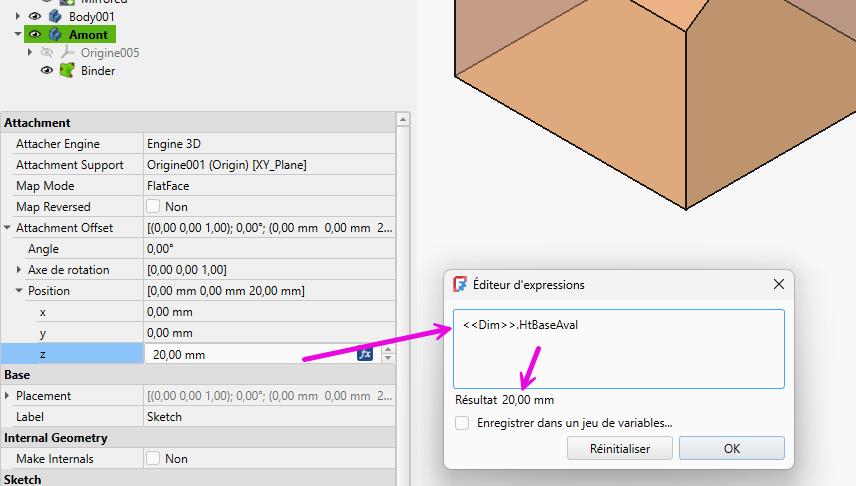

Modifier le placement Z de binder :

Sélectionner Binder et créer une protrusion de dimension <<Dim>>.HtAss+<<Dim>>.HtBaseAmont ;

Modifier l’apparence du corps  Amont à l’aide du raccourci clavier Ctrl D ; (par exemple, couleur diffuse #aa5500)

Activer la transparence de Pad001 à l’aide du raccourci clavier V T  ;

Masquer le corps  Aval ;

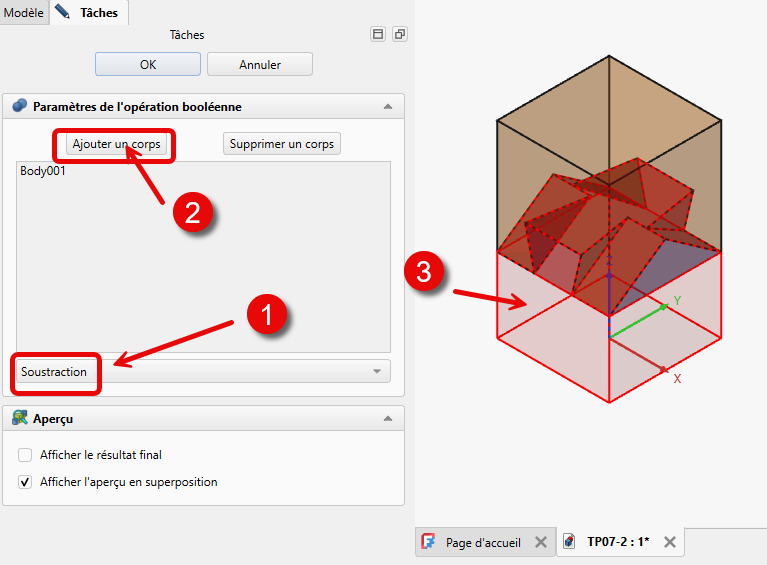

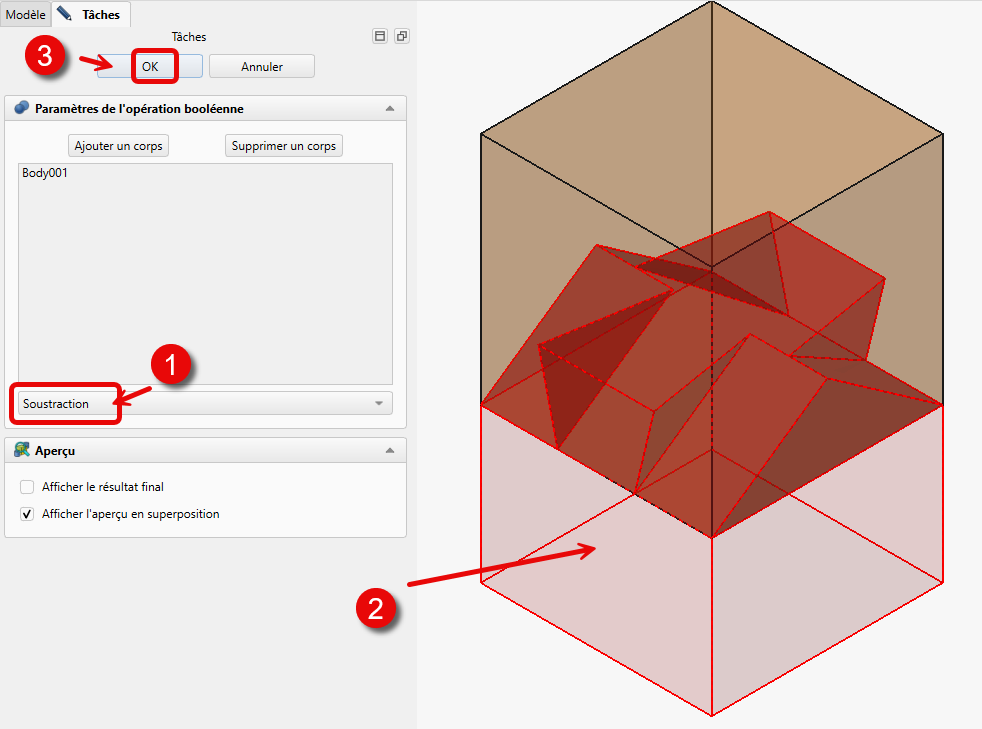

Sélectionner le corps  Amont et exécuter la commande Opérateur booléen  ^:

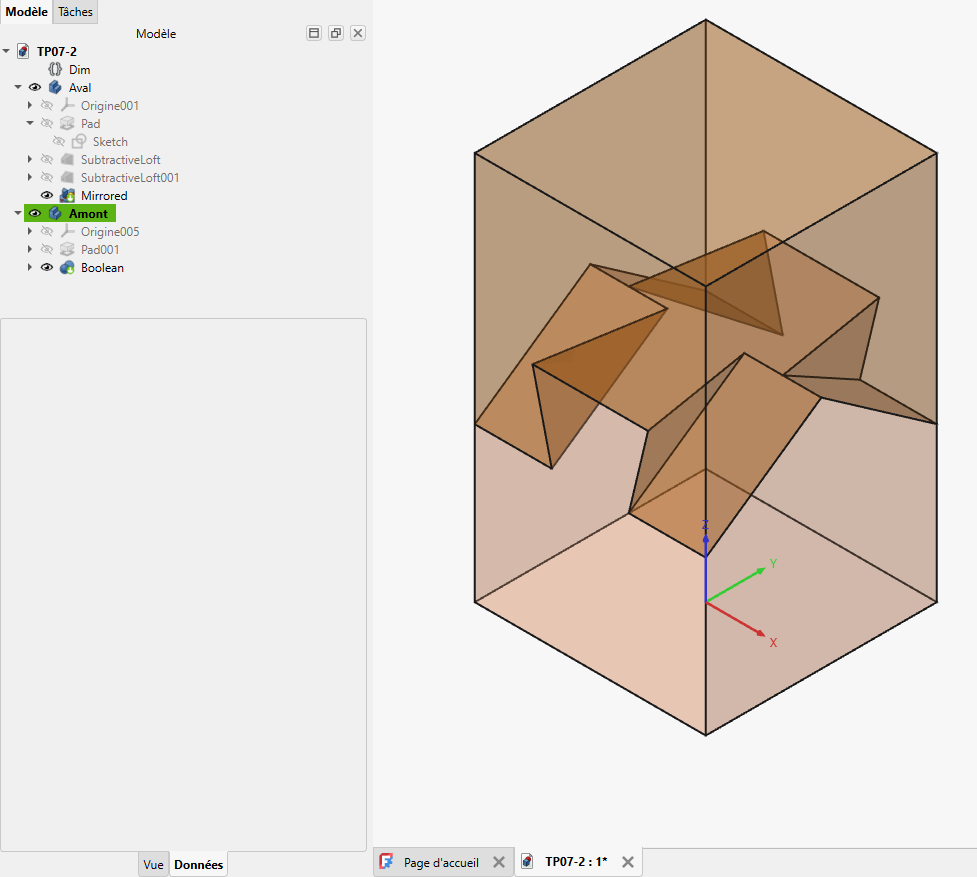

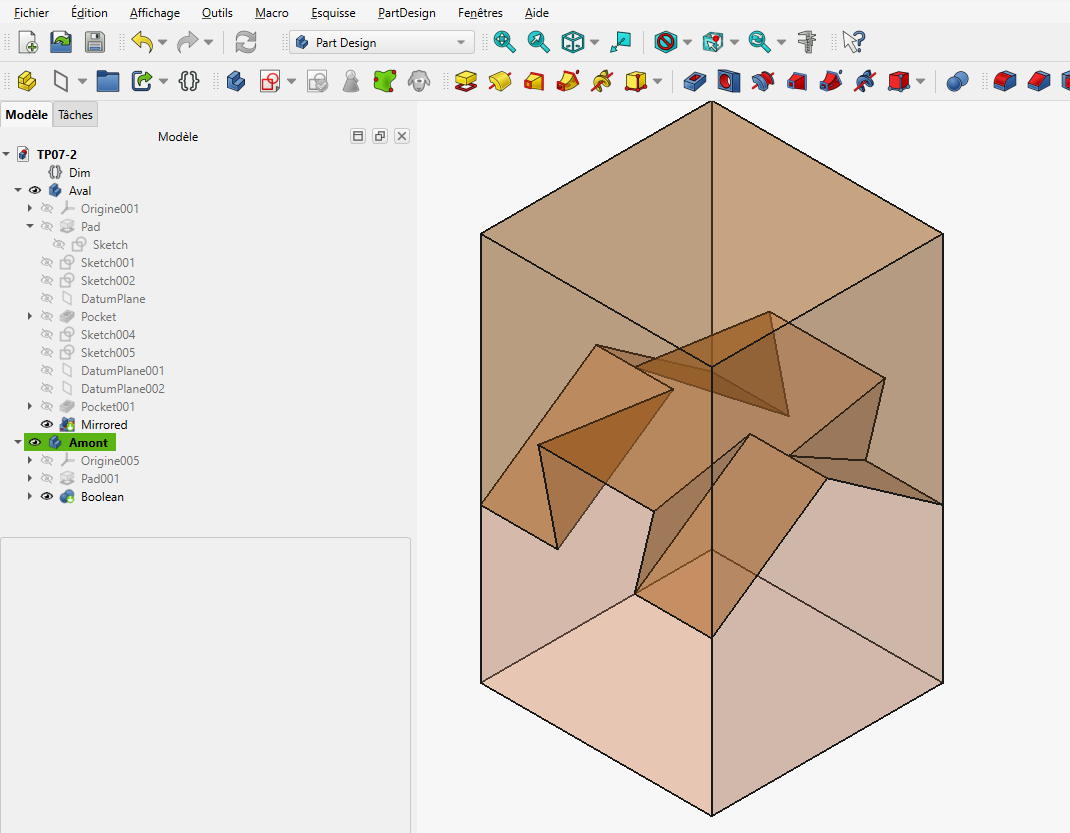

Réafficher le corps  Aval  ;
