Gérer les outils coupants

ObjectifsObjectifs⚓

  • Créer et gérer une bibliothèque d’outils ;

RemarqueBibliothèque « Default »⚓

Lors de la première utilisation d’outils dans l’atelier CAM Atelier CAM, FreeCAD crée une bibliothèque Default dans le dossier CamAssets. Cette bibliothèque n'est pas adaptée à l'utilisation d'une CNC personnelle et aux exemples proposés dans ce parcours ;

Avant de créer une première tâche Tâche de l'atelier CAM, nous allons :

  • Créer une nouvelle bibliothèque ;

  • Ajouter un outil coupant à cette bibliothèque ;

⚓

Tâches à réaliser

  • Dans l’atelier CAM Atelier CAM, cliquer sur la commande Sélecteur d’outils coupants Sélecteur d'outil coupant :

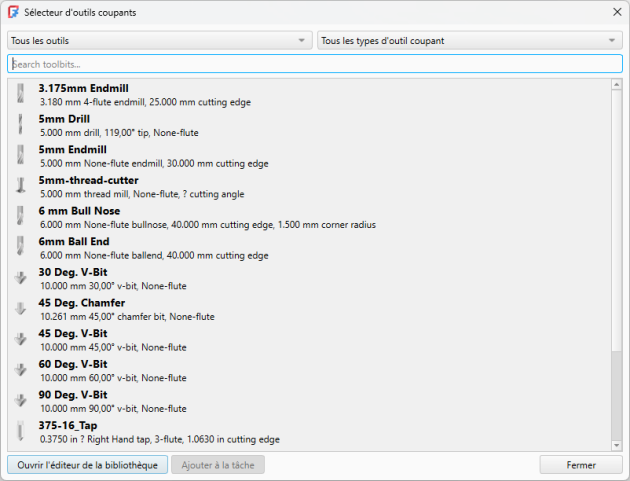

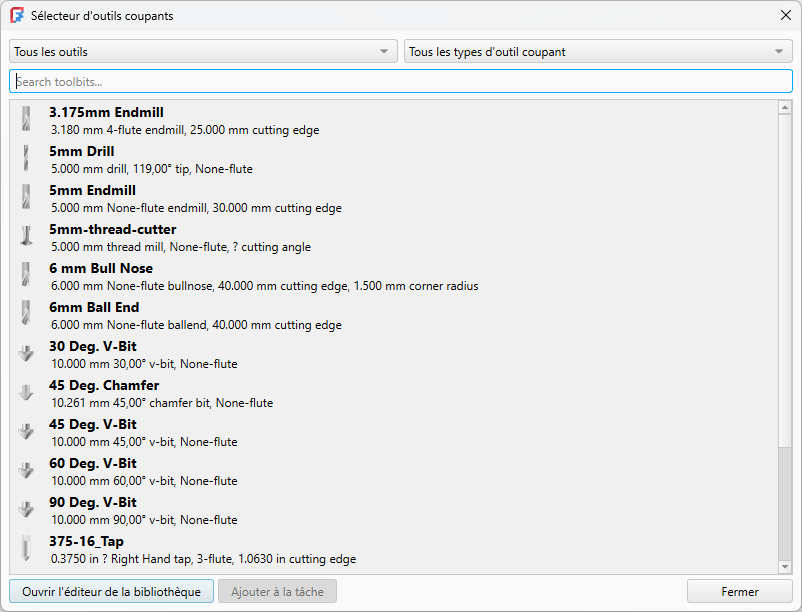

    FreeCAD ouvre une nouvelle fenêtre Sélecteur d’outils coupants :

    Sélecteur d’outils coupants

  • Cliquer droit sur le 1er outil et sélectionner la commande Edit

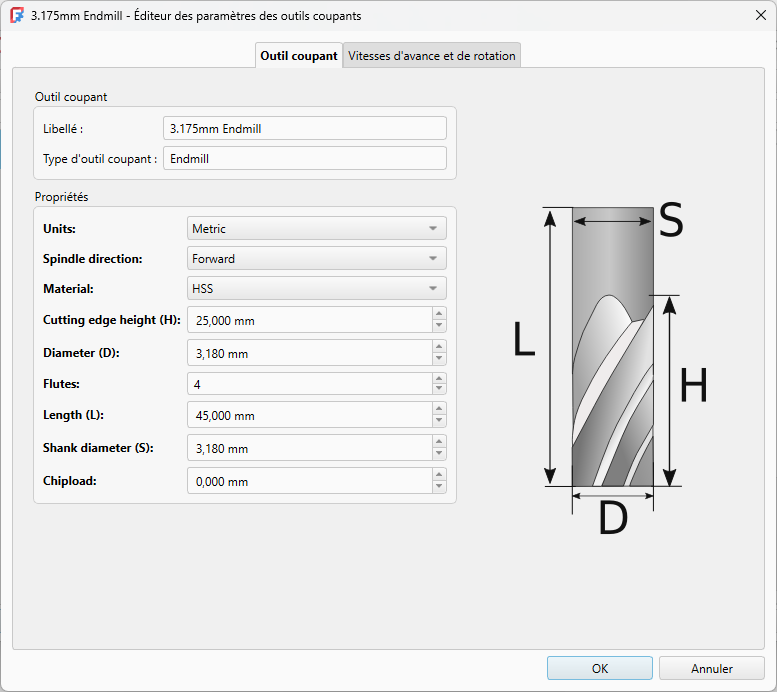

    FreeCAD ouvre une seconde fenêtre Éditeur des paramètres des outils coupants :

    Paramètres de l’outil

RéglementaireCaractéristiques géométriques⚓

  • Le sélecteur d'outils coupants gère principalement les propriétés géométriques des outils : forme, dimensions ;

  • D'autres propriétés (attributs) peuvent être saisies comme le nombre de dents (flutes), le matériau utilisé pour l'outil, l'avance par dent[1] mais ces informations ne sont pas directement utilisées par FreeCAD pour la création du fichier G-Code ;

Remarque Contextes d’utilisation⚓

FreeCAD 26.3 propose un second onglet Vitesses d’avance et de rotation qui permet d’associer à un même outil différents contextes d’utilisation (matériau, type d’opérations)

Saisie d’un contexte d’utilisation

et de calculer une vitesse de broche et une vitesse d’avance horizontale en fonction de la vitesse de coupe (vitesse de surface), l’avance par dent et les caractéristiques géométriques de l’outil ;

Affichage de l’onglet Vitesses d’avance et de rotation

⚓

Tâches à réaliserTâches à réaliser⚓

  • Si nécessaire, afficher le sélecteur d’outils coupants Sélecteur d'outil coupant et cliquer sur le bouton Ouvrir l’éditeur de la bibliothèque en bas de la fenêtre :

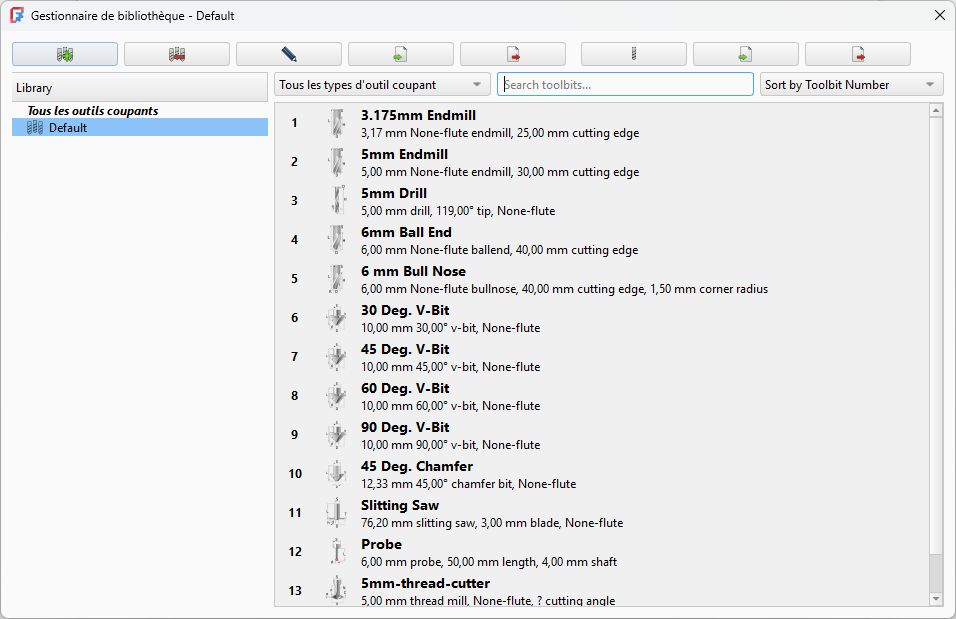

    FreeCAD ouvre une nouvelle fenêtre Gestionnaire de bibliothèque :

  • Créer une nouvelle bibliothèque d'outils « Parcours » en cliquant sur le bouton  :

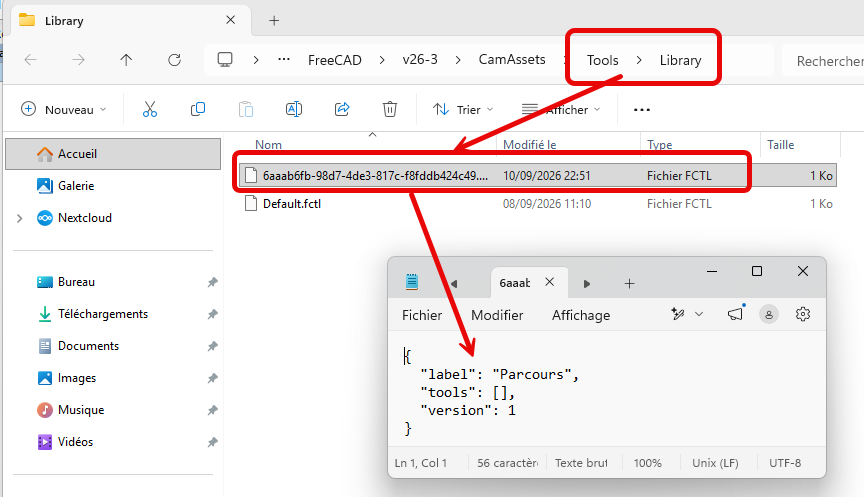

    Freecad ajoute un nouveau fichier fctl dans le sous-dossier Library ;

    Création de la nouvelle bibliothèque

⚓

ObjectifsObjectifs⚓

  • Créer un nouvel outil coupant à partir de la forme Fraise cylindrique proposée par FreeCAD ;

Tâches à réaliserTâches à réaliser⚓

  • Si nécessaire, sélectionner la commande Cam → Gestionnaire de la bibliothèque des outils coupants de la barre de menus ;

  • Sélectionner la bibliothèque Parcours ;

  • Créer un nouvel outil coupant à l'aide du bouton  :

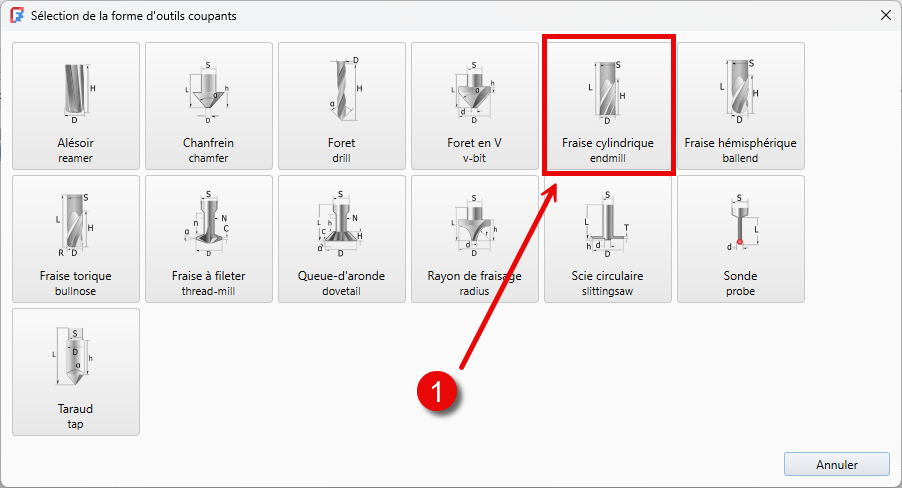

    • saisir la forme Fraise cylindrique :

      Choix de la forme d’outil

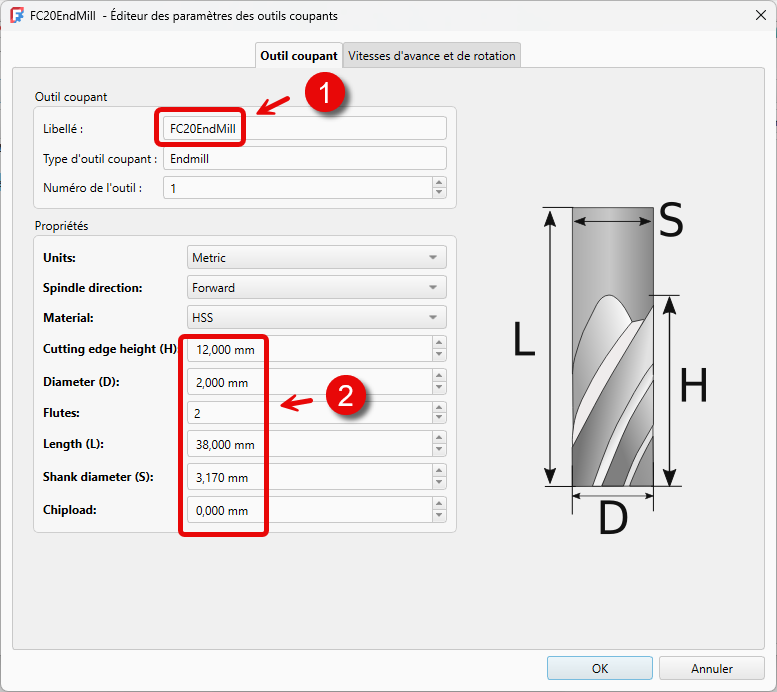

    • Double-cliquer sur l’outil et saisir son libellé FC20EndMill et ses propriétés géométriques :

      Saisie des caractéristiques du nouvel outil

      • Cutting Edge Lenght (H) = 12 mm,

      • Diameter (D)= 2 mm,

      • Length (L) = 38 mm,

      • Shank Diameter (S) = 3.175 mm,

  • Refermer la fenêtre ;

RéglementaireEmplacement du nouvel outil :⚓

  • FreeCAD a ajouté un fichier fctb dans le sous-dossier Bit ;

Truc & astuceRemarque⚓
