Configuration de l'atelier

ObjectifsObjectifs⚓

  • L'utilisation de l'atelier Atelier CAM CAM nécessite une adaptation de la configuration générale de FreeCAD ;

  • De plus, nous allons définir plusieurs réglages de l'atelier Atelier CAM CAM afin de ne pas avoir à le refaire pour chaque nouvelle tâche Tâche de l'atelier CAM ;

Tâches à réaliserTâches préliminaires⚓

  • Télécharger le fichier tuto12-1-initial.FCStd sur votre ordinateur et l'ouvrir dans FreeCAD ;

  • Enregistrer le document sous le nom tuto12-1 ;

  • Sélectionner l'atelier CAM Atelier CAM ;

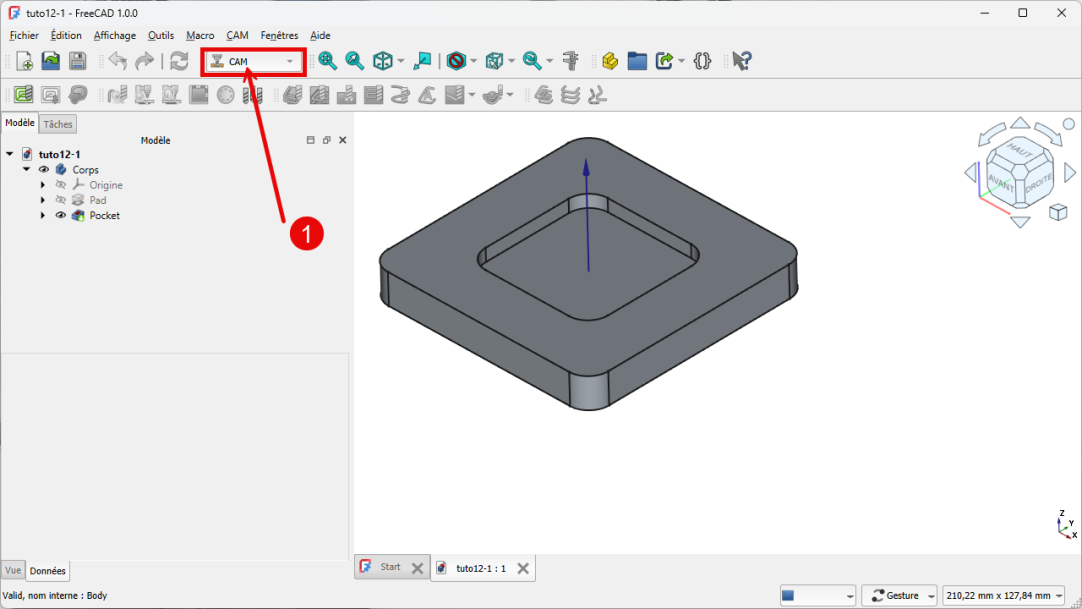

    Tuto12-1 initial

ComplémentSi vous ne trouvez pas CAM dans la liste déroulante des ateliers  :⚓

  • Sélectionner la commande Préférences → Ateliers → Ateliers disponibles ;

  • Cocher Atelier CAM CAM ;

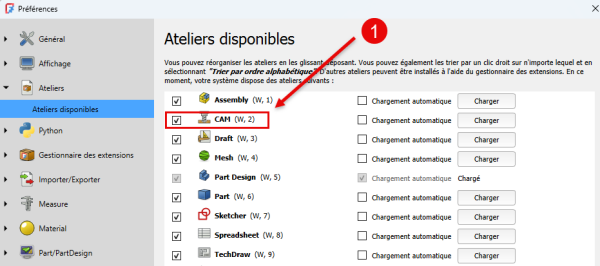

    Rendre disponible l'atelier CAM

⚓

RéglementaireSystème d'unité Standard⚓

Avec le système d'unités Standard, FreeCAD utilise le mm pour les longueurs et la seconde s pour le temps : les vitesses d'avance des outils devraient être saisies en mm/s, ce qui n'est pas habituel dans l'univers de la fabrication mécanique et risque d'entraîner des erreurs de saisie.

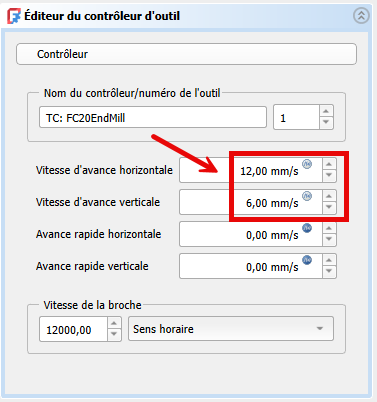

Système d'unités Standard : saisie des vitesses d'avance en mm/s

ExempleTâche à réaliser⚓

  • Sélectionner la commande Préférences → Général → Général ;

  • Modifier le réglage comme ci-dessous :

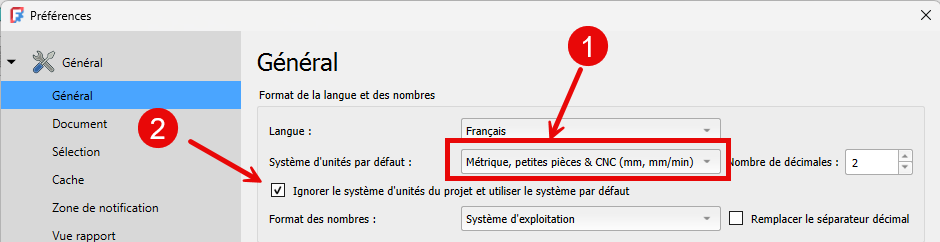

Choix du système d'unités « Métrique, petites pièces & CNC »

RéglementaireSystème d'unités Métrique, petites pièces & CNC⚓

Avec le système d'unités Métrique, petites pièces & CNC, les vitesses d'avance des outils seront saisies en mm/minute : les valeurs enregistrées dans le projet resteront codées en mm et s.

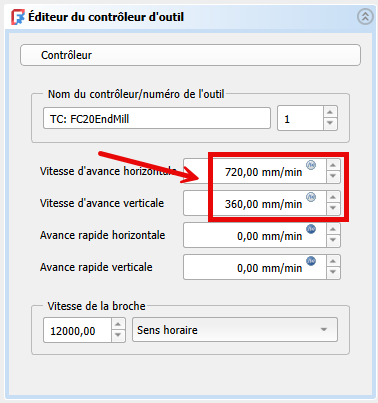

Système d'unités Métrique, petites pièces & CNC : saisie des vitesses d'avance en mm/min

⚓

Tâches à réaliserTâches à réaliser⚓

  • Sélectionner la commande Préférences → CAM → Préférences des tâches ;

  • Cliquer sur l’onglet Post-processeur :

    • saisir le Chemin d’accès par défaut :  %d_%j.nc pour le fichier résultant,
    • saisir le post-processeur par défaut :grbl  ;
Fichier résultant & choix du post-proccesseur

ConseilFichier résultant %d_%j.nc⚓

  • Lors de la création du fichier g-code, FreeCAD reprendra le nom du fichier FCStd, suivi du nom de la tâche Tâche de l'atelier CAM et ajoutera l'extension « .nc »  ;

  • Il faudra peut-être adapter cette extension à votre environnement de travail ;

ConseilPost-processeur⚓

  • Il faut remplacer grbl par le post-processeur de votre environnement de production ;

  • Vous pouvez décocher les autres post-processeurs non utilisés ;

⚓

Tâches à réaliserEmplacement des bibliothèques d’outils⚓

  • Sélectionner la commande Préférences → CAM → Équipements :

  • Noter Noter l’emplacement de ce dossier ;

Truc & astuceAide⚓

  • Ce dossier Tools n’est pas forcément facile d’accès (dossier caché) , je vous conseille de créer un raccourci vers ce dossier dans votre espace personnel ;

RéglementaireEmplacement des bibliothèques d’outils⚓

Par défaut, l’atelier CAM Atelier CAM de FreeCAD crée un dossier CamAssets pour gérer les bibliothèques d’outils :

  • sous Système d'exploitation Windows : c:\Users\votrelogin\AppData\Roaming\FreeCAD\v26-3\CamAssets\Tools ;

  • sous Système d'exploitation Mac OS : /Users/votrelogin/Library/Application Support/FreeCAD/V26-3/CamAssets/Tools ;

  • sous Système d'exploitation Linux : /home/votrelogin/.local/share/FreeCAD/V26-3/CamAssets/Tools/ ;

RemarqueContenu du dossier Tools⚓

Le dossier Tools contient 3 sous-dossiers :

Sous-dossiers

Contenus

Extensions

Format

Bits

Contient la liste des outils

Chaque fichier .fctb contient la description de l’outil (nom, description, dimensions, forme...)

« .fctb »

Format JSON[1]

Library

Contient la liste des bibliothèques

Chaque fichier .fctl contient la liste des outils de la bibliothèque

« .fctl »

Shape

Contient les formes d’outils personnalisées

vide par défaut

Le sous-dossier  .\Mod\CAM\Tools\Shape\ du dossier programme FreeCAD contient un ensemble de fichiers « .svg » et « .fcstd » constituant la base des formes d’outils proposées par FreeCAD ;

⚓

RéglementaireOpenCAMlib⚓

OpenCamLib (OCL) est une bibliothèque open source conçue pour fournir des algorithmes de fabrication assistée par ordinateur (FAO). Dans FreeCAD, elle est utilisée pour des opérations expérimentales de l’atelier CAM, notamment les opérations de surfaçage 3D et de lignes de niveau.

  • L’opération Surfaçage 3D Surfaçage 3D permet de générer des parcours d’outils pour usiner des surfaces complexes en 3D.

  • L’opération Lignes de niveau Lignes de niveau génère des parcours d’outils suivant des contours horizontaux à différentes hauteurs, ce qui est particulièrement utile pour l’usinage de pièces avec des variations de hauteur.

Pour utiliser ces fonctionnalités avancées, il est nécessaire d’activer les fonctions expérimentales de l’atelier CAM.

Tâches à réaliserTâches à réaliser⚓

  • Sélectionner la commande Édition → Préférences… → CAM → Avancé ;

  • Cocher les cases comme sur la figure ci-dessous :

Activer les fonctionnalités avancées
