Géométries & contraintes

Objectifs

  • Identifier les principales commandes de l'atelier Sketcher Atelier Sketcher permettant de créer des géométries et de les contraindre ;

Tâches à réaliserTâches à réaliser⚓

  • Dans FreeCAD, si nécessaire, refermer les documents ouverts précédemment ;

  • Télécharger le fichier tuto2.FCStd sur votre ordinateur ;

  • Ouvrir ce document tuto2.FCStd dans FreeCAD ;

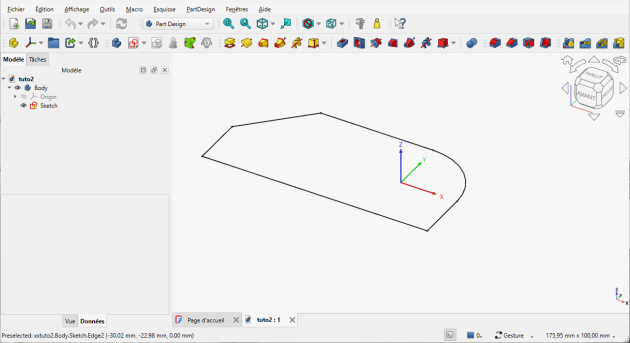

    Document tuto2

  • Enregistrer ce document sous le nom xxtuto2.FCStd, xx représentant vos initiales, à l'aide de la commande Fichier → Enregistrer Sous… ;

  • Sélectionner l'onglet Modèle de la vue combinée ;

  • Double-cliquer sur l'élément  Sketch pour l'afficher dans l'atelier Sketcher Atelier Sketcher ;

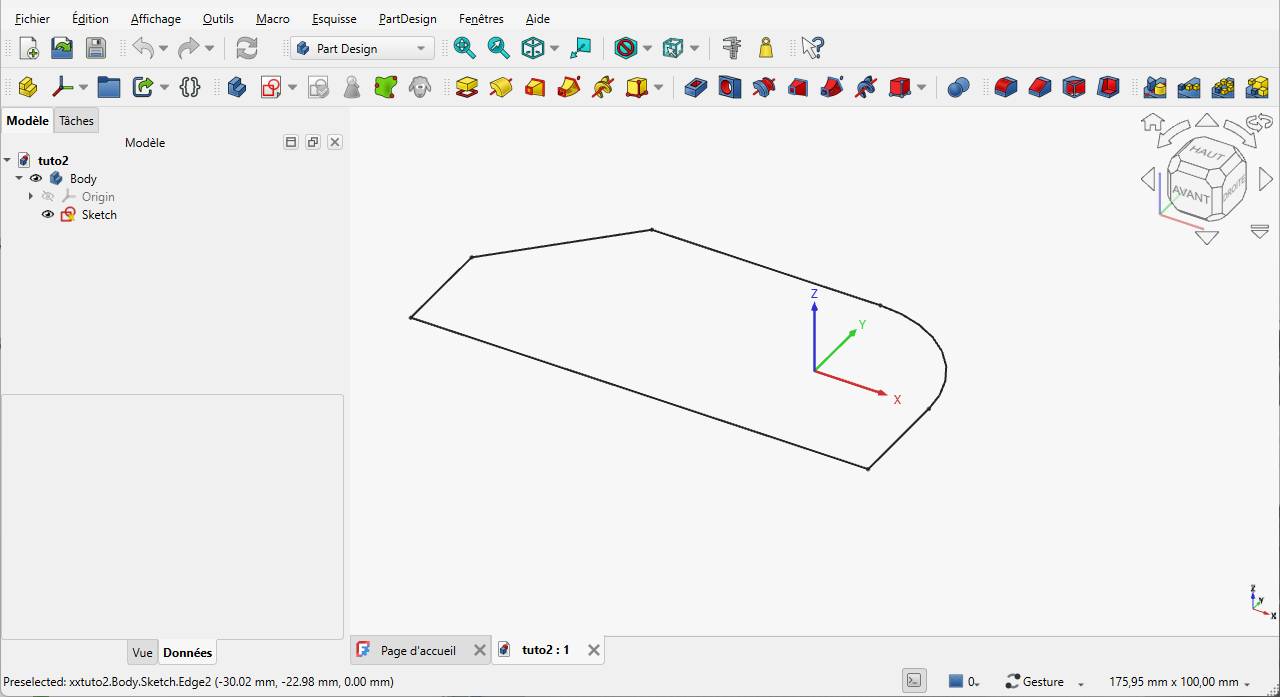

Esquisse Sketch dans Body

  • A l'aide de la capture d'écran ci-dessous, identifier les principaux éléments relatifs aux géométries et aux contraintes de l'atelier Sketcher Atelier Sketcher ;

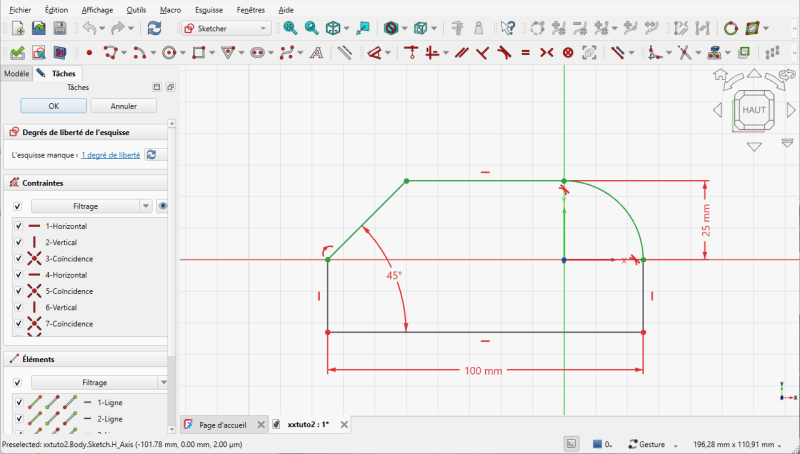

ÉcranInterface de l'atelier Sketcher⚓

  1. Géométries d'esquisse⚓

    Barre d’outils permettant d’ajouter des géométries à l’esquisse : Sketcher PointPoint, Créer une polyligne Polyligne, Créer un arc Arc, Créer un cercle Cercle, Créer un rectangle Rectangle, Triangle Triangle, Sketcher Contour oblong Trou oblong, Créer une B-Spline B-Spline, TexteTexte ;

  2. Contrainte Dimension⚓

    Bouton déroulant permettant d’ajouter des contraintes dimensionnelles ;

    AttentionSi vous ne voyez pas le bouton  :⚓

    • Sélectionner la commande Édition → Préférences puis la rubrique Sketcher Atelier Sketcher → Général et vérifier que les contraintes de dimensionnement est réglée à Outil unique ;

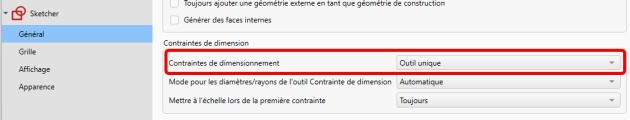

      Réglage des contraintes des dimensions

  3. Contraintes géométriques⚓

    Barre d’outils permettant d’ajouter des contraintes géométriques  : Contrainte de coincidence Coïncidence, Contrainte horizontale / verticale Horizontale / Verticale, Sketcher Contrainte parallèle Parallèle, Sketcher Contrainte perpendiculaire Perpendiculaire, Contrainte d'égalité Égalité, Contrainte de tangente Tangence, Contrainte de symétrie Symétrie, Contrainte de blocage Blocage ;

  4. Panneau Contraintes⚓

    Liste des contraintes saisies dans l'esquisse : le menu contextuel (clic droit) permet notamment de supprimer une contrainte ;

  5. Panneau Éléments⚓

    Liste des géométries de l'esquisse : le menu contextuel (clic droit) permet notamment de supprimer une géométrie ;
