2ème trou dans la paroi verticale

Tâches à réaliserTâches à réaliser⚓

  • Créer un plan de référence normal Part Plan de référence à l'arête et passant par le milieu I de cette arête ;

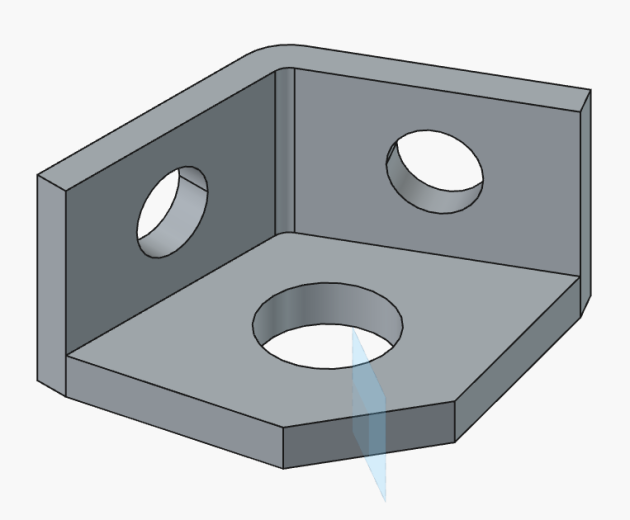

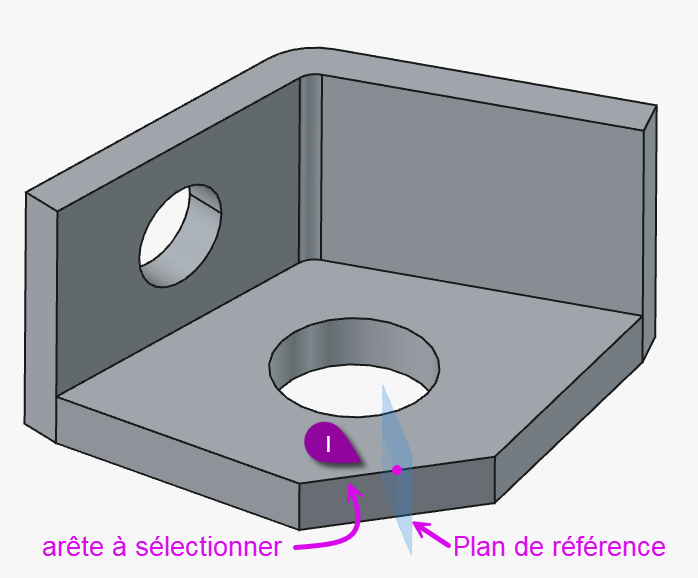

    Plan de référence à créer

Truc & astuceAide pour créer le plan de référence :⚓

  • Sélectionner l'arête ;

  • Sélectionner la commande Part Plan de référence ;

  • Sélectionner le mode d'accrochage Inertie 2-3 ;

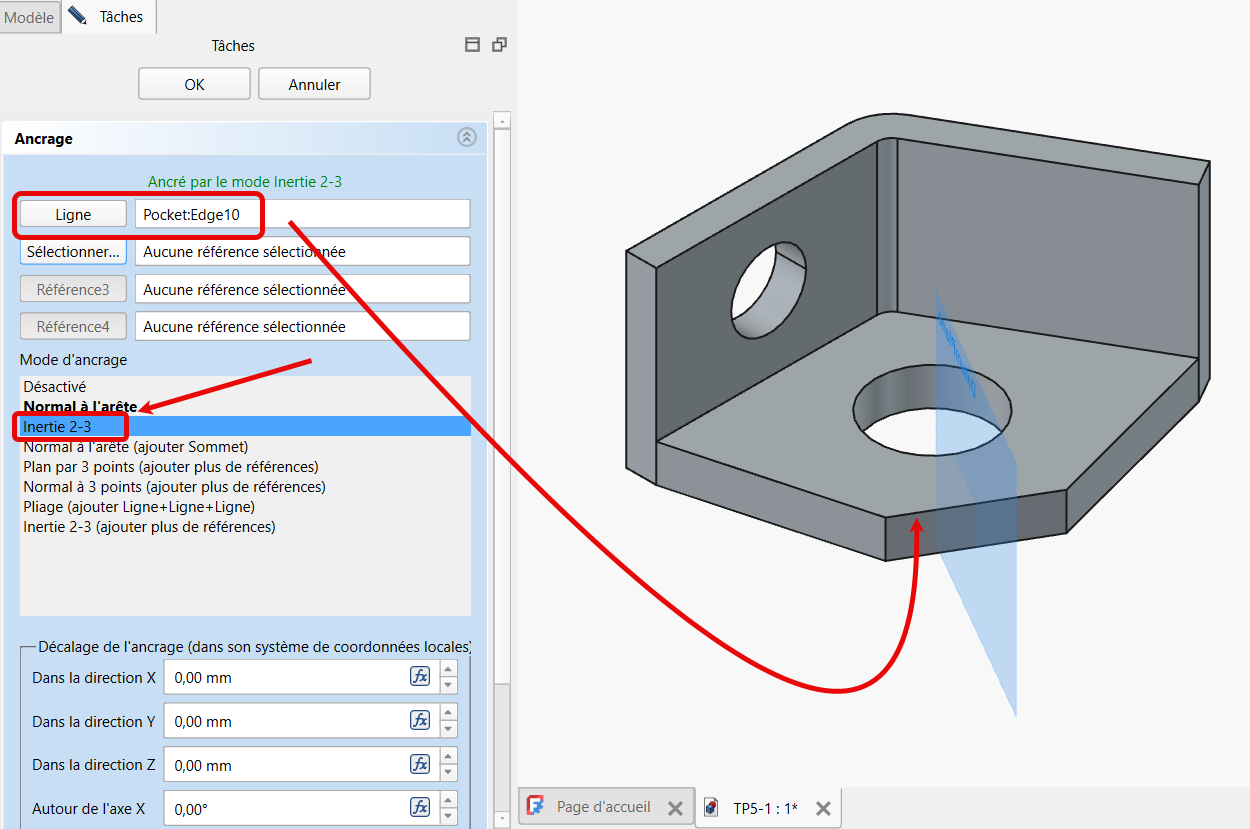

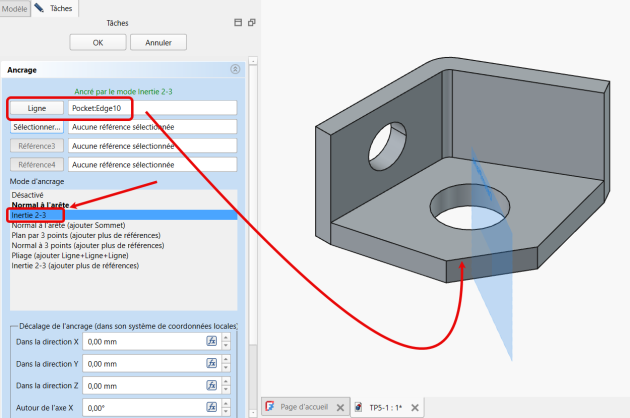

    Création de plan de référence

Tâches à réaliserTâches à réaliser (suite)⚓

  • Créer une symétrie PartDesign Symétrie de PartDesign Cavité Pocket par rapport à ce plan de référence DatumPlane ;

    Symétrie de Pocket

Truc & astuceAide pour créer la symétrie :⚓

  1. Sélectionner PartDesign Cavité Pocket dans la vue Modèle ;

  2. Sélectionner la commande PartDesign Symétrie ;

  3. Cliquer sur bouton déroulant Plan, sélectionner l'option Sélectionnez une référence et cliquer sur le plan de référence DatumPlane ;

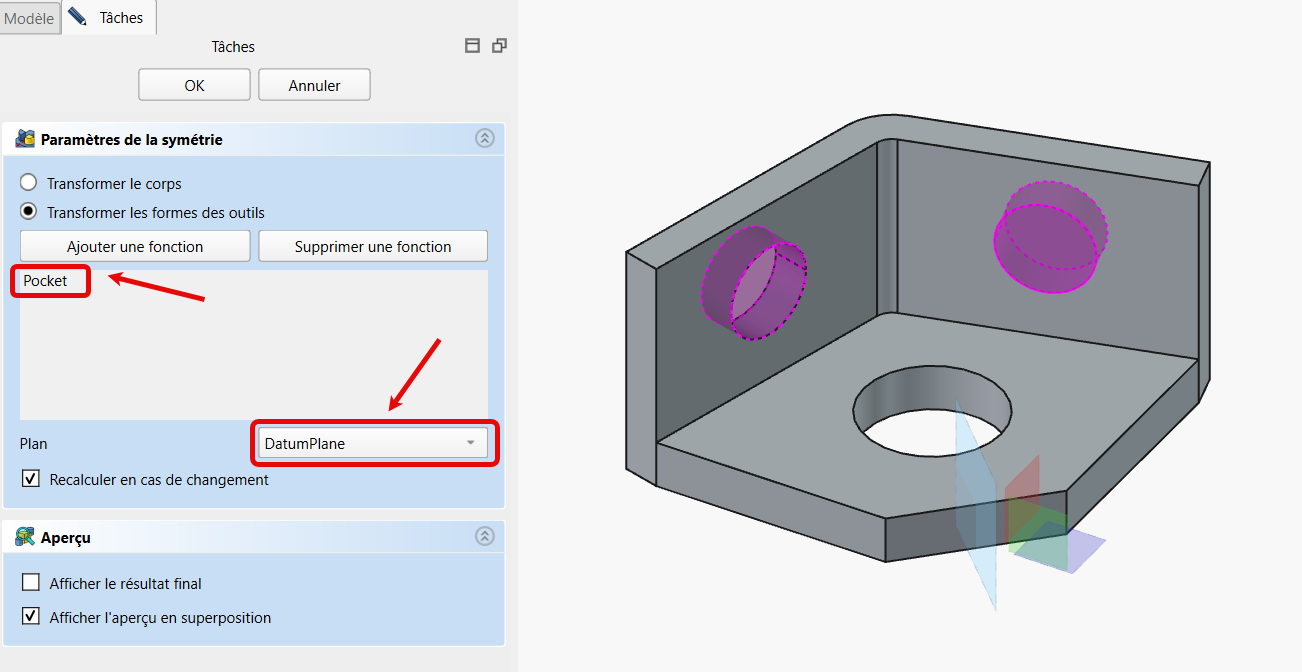

Création de la symétrie
