Fond
1ère étape : nous allons modéliser le fond de la boite :
Tâches à réaliser - Tâches à réaliser⚓
Créer l'esquisse
ci-dessous dans le plan XY à l'aide d'un rectangle centré
en donnant les noms long et larg aux deux contraintes dimensionnelles ;

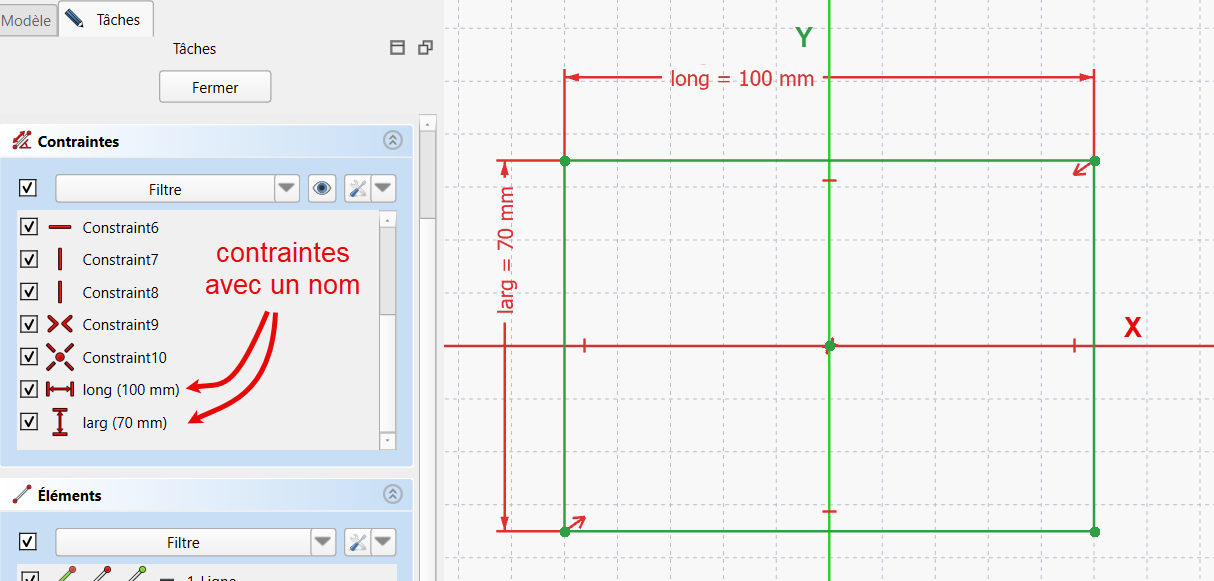

Esquisse de la boite avec deux contraintes avec nom
Truc & astuce - Aide :⚓
Pour donner un nom à une contrainte, saisir son nom sous sa valeur numérique :

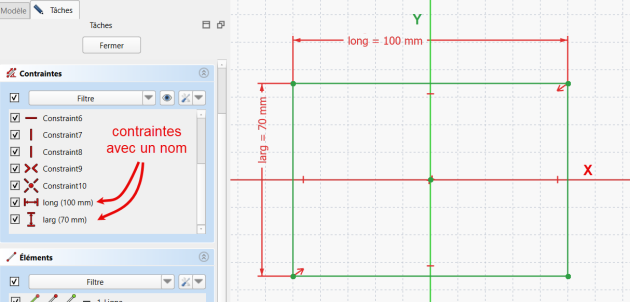

Saisie d'un nom pour une contrainte dimensionnelle
Remarque - Pourquoi donner des noms à des contraintes ?⚓
Ces contraintes seront utilisées plus loin pour positionner les trous de fixation de la boite : en donnant des noms aux contraintes, il sera plus facile de les référencer ;
Tâches à réaliser - Tâches à réaliser (suite)⚓
Renommer l'esquisse
SketchCréer une protrusion
de 20 mm, Inversé;

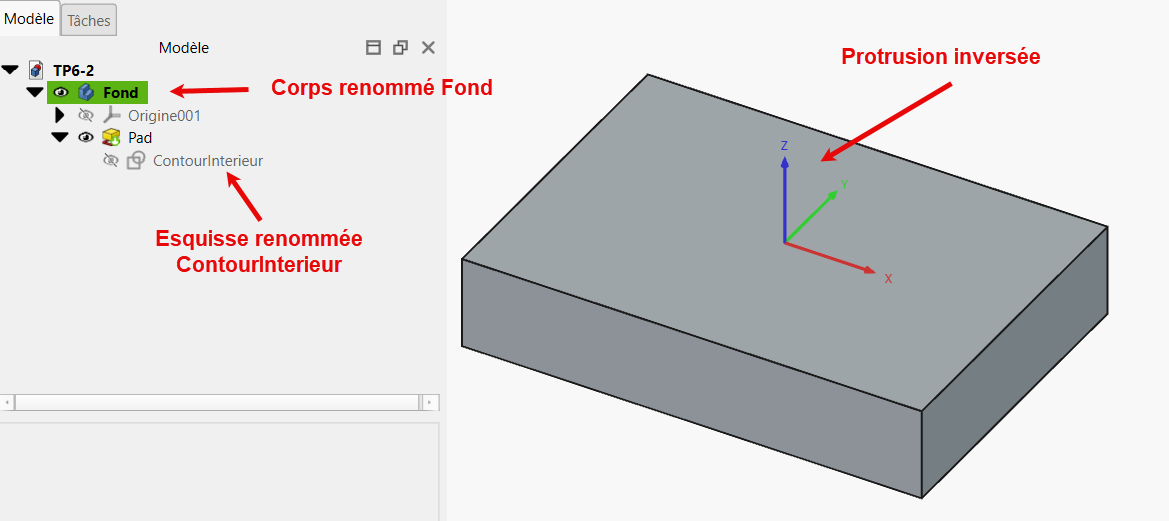

Protrusion inversée de l'esquisse ContourInterieur
Remarque - Pourquoi inverser la protrusion ?⚓
On garde ainsi le plan de référence XY sur la surface supérieure de la boîte ;
Tâches à réaliser - Tâches à réaliser (suite)⚓
Sélectionner la face supérieure puis créer une évidement
de 4 mm en décochant Générer un évidement vers l'intérieur;

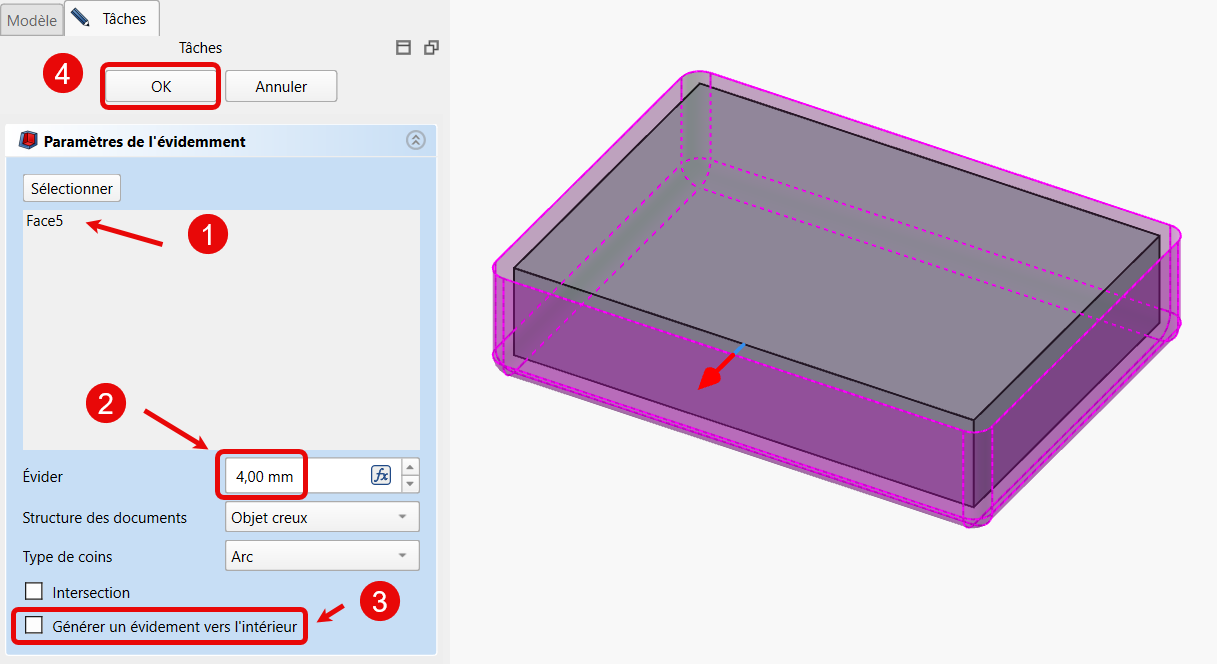

Création de l'évidement
