TP 11-1

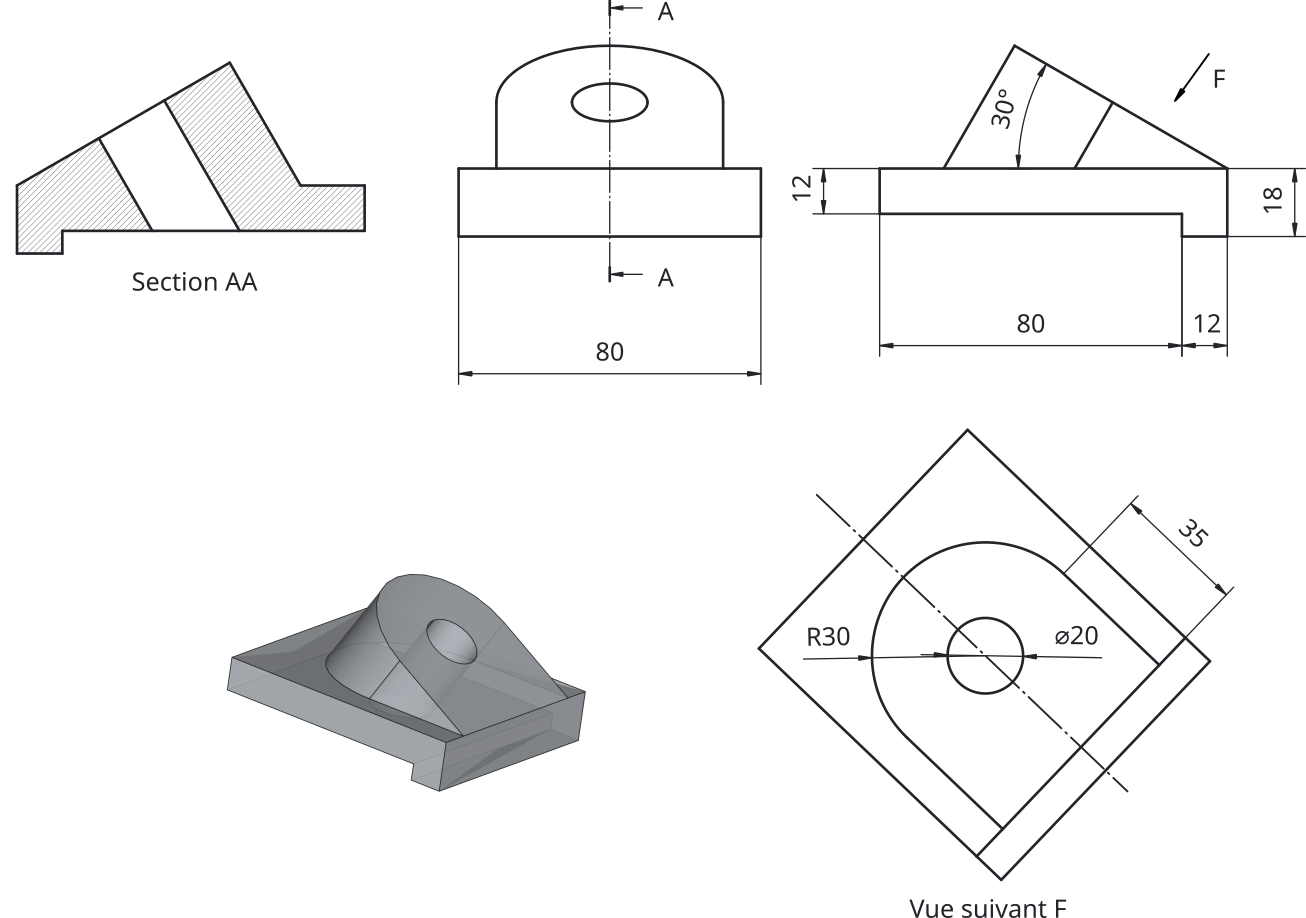

Nous allons ajouter une feuille contenant le dessin technique de définition du solide modélisé lors du TP 3-3 :

ConceptFeuille de dessin TechDraw⚓

Objet créé par l’atelier TechDraw. FreeCAD propose différents modèles de feuille  :

  • de différentes tailles : A0 à A4 ;

  • orientation : Portrait ou Paysage (landscape) ;

  • avec ou sans cartouche (blank) ;

cf. https://wiki.freecad.org/TechDraw_PageDefault/fr

⚓

Objectifs

Dans l’atelier TechDraw Atelier TechDraw, utiliser la commande :

Tâches à réaliser

  • Télécharger le fichier TP11-1-initial.FCStd sur votre ordinateur et l’ouvrir dans FreeCAD ;

  • Enregistrer ce document sous le nom TP11-1.FCStd ;

  • Dans l’atelier TechDraw Atelier TechDraw, créer une feuille au format A3, Paysage, sans cartouche à l’aide de la commande Feuille à partir d'un modèle Feuille à partir d'un modèle ;

Truc & astuce

  • Pour créer la feuille, sélectionner le modèle A3_Landscape_blank.svg contenu dans le sous-dossier ISO ;

⚓

Objectifs

Dans l’atelier TechDraw Atelier TechDraw, utiliser la commande :

Tâches à réaliser

  • Sélectionner l’objet Pocket dans l’onglet Modèle et crée la vue groupe de projections ci-dessous à l’aide la commande Vue Insérer une vue ;

    Groupe de projections

=> FreeCAD ajoute un objet ProjGroup dans l’arborescence du modèle ;

Truc & astuceAide⚓

  • Pour créer la vue groupe de projections : sélectionner la vue de face et la vue de droite ;

    Sélection de la projection secondaire

⚓

Objectifs

Dans l’atelier TechDraw Atelier TechDraw, utiliser la commande :

Tâches à réaliserTâches à réaliser (suite)⚓

  • Sélectionner la vue de droite et créer la vue en coupe ci-dessous à l’aide de la commande Vue en coupe Insérer une vue en coupe ;

    Vue en coupe

    => FreeCAD ajoute un objet Coupe dans l’arborescence du modèle ;

  • Sélection Coupe dans l’onglet et décocher Keep Label ;

  • Repositionner les vues ;

    Disposition des vues

Truc & astuce

  • Sélectionner la direction de la vue ;

  • Cliquer sur le bouton Mettre à jour maintenant pour afficher la vue ;

    Paramètres de la vue en coupe

⚓

Objectifs

Dans l’atelier TechDraw Atelier TechDraw, utiliser la commande :

Tâches à réaliserTâches à réaliser (suite)⚓

  • Afficher l’onglet TP11-1 contenant la vue 3D du modèle et sélectionner la face inclinée supérieure ;

    Face à sélectionner

  • Revenir à l’onglet contenant la feuille de dessin, sélectionner à nouveau la commande Vue Vue et cliquer sur le bouton pour créer la vue ci-dessous :

    Vue suivant F

  • Repositionner les vues ;

    Disposition des vues

⚓

ObjectifsObjectifs⚓

Utiliser les commandes de l’atelier TechDraw Atelier TechDraw :

Tâches à réaliserTâches à réaliser⚓

  • A l’aide de la commande Cote Insérer une cote, ajouter les cotes suivantes :

Truc & astuceÉviter la détection de surface⚓

Pour éviter la cotation de surface non désirée, placer provisoirement les cotes en dehors des cadres : vous pourrez les repositionner en fin de tâches ;

Tâches à réaliserTâches à réaliser⚓

  • Ajouter la lettre A pour repérer la section :

Repère de section

  • Ajouter un axe de symétrie a la vue suivant F à l’aide de la commande Ajouter une ligne centrale entre deux lignes :

    Axe de symétrie à créer

  • Ajouter une légende (caption) « Section AA » à la vue en coupe  ;

    Légende de la section

  • Ajouter une légende « Vue suivant F » à la vue projection du plan inclinée :

    Légende Vue suivant F

  • Ajouter une flèche montrant la direction de la projection de la vue oblique à l’aide de la commande Ligne de repère Ligne de Référence ;

  • Ajouter une annotation Annotation F près de la flèche ;

Truc & astuceAide⚓

Pour insérer la flèche montrant la direction de la projection de la vue suivant F :

  • Sélectionner la vue de face  ;

  • Cliquer sur la commande Ligne de repère Ajouter une ligne de repère à la vue ;

  • Cliquer sur le bouton choisir des points ;

  • Cliquer gauche pour saisir le premier point et double-cliquer gauche pour saisir le deuxième point de la flèche et clôturer la saisie ;

  • Sélection Aucun pour le symbole de début et Flèche remplie pour le symbole de fin ;

  • Valider

⚓

Objectifs

  • Ajouter une vue 3D au dessin technique ;

  • Utiliser la commande Vue active Vue active W ;

Tâches à réaliser

  • Sélectionner l’ongle TP11-1 et afficher une vue isométrique Vue isométrique du modèle ;

  • Revenir à l’onglet Feuille et sélectionner la commande Vue active insérer une vue ;
