TP 11-2 [Parcours guidé FreeCAD 26.3]

TP 11-2

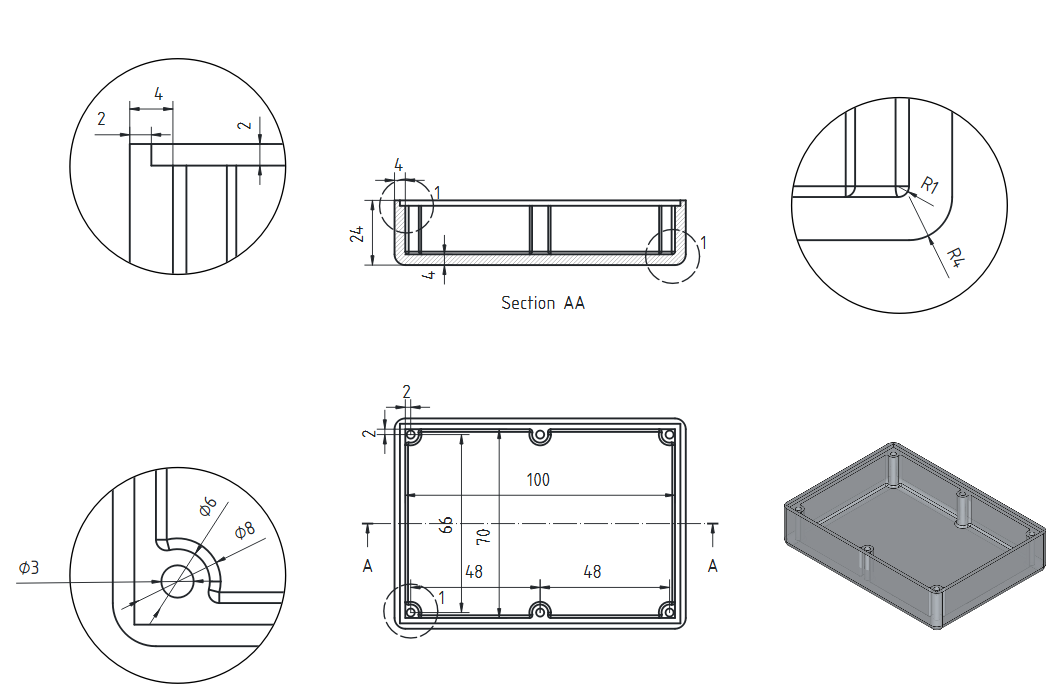

Nous allons ajouter une feuille contenant le dessin technique de définition du solide modélisé lors du TP 6-2 :

Ce dessin technique contiendra plusieurs vues de détail ;

Dans l’atelier TechDraw , utiliser les commandes :

Télécharger le fichier TP11-2-initial.FCStd sur votre ordinateur et l’ouvrir dans FreeCAD ;
Enregistrer ce document sous le nom TP11-2.FCStd ;
Dans l’atelier TechDraw , créer une feuille au format A3, Paysage, sans cartouche à l’aide de la commande Feuille à partir d'un modèle ;
Sélectionner l’objet Fillet001 dans l’onglet Modèle et crée la vue groupe de projections ci-dessous à l’aide la commande Insérer une vue ;
Vue principale
Sélectionner la vue et insérer la vue en coupe ci-dessous :
Vue en coupe

Pour choisir la direction de la vue principale, utiliser les boutons de direction de l’onglet Tâches :

Utiliser les commandes de l’atelier TechDraw :

A l’aide de la commande Insérer une cote, ajouter les cotes suivantes :
Cotation de la vue principale et de la coupe
Ajouter la lettre A pour repérer la section et ajouter une légende (caption) « Section AA » à la vue en coupe ;

Ajouter les vues détaillées ci-dessous :
Vues détaillées à créer
Compléter la cotation des vues détaillées comme ci-dessous :
Vues détaillées cotées

Pour insérer une vue détaillée :

Sélectionner la vue de base pour la vue détaillée et sélectionner la commande ;
Déplacer la vue détaillée en dehors de la vue de base ;
Régler le facteur d’échelle de la vue détaillée ;
Cliquer sur le bouton Déplacer la sélection et sélectionner la zone à détailler ;
Si nécessaire, actualiser l’affichage à l’aide du raccourci clavier F5 ;
