Géométries externes

Dans le TP n°3-1 précédent , nous avons positionné les géométries contenues dans les différentes esquisses en nous référant directement aux axes liés au solide. Ce n'est pas toujours possible ou souhaitable, notamment s'il faut respecter certaines cotes fonctionnelles.

ObjectifsObjectifs⚓

  • Découvrir le concept de Géométrie externe ;

ConceptGéométrie externe⚓

Une géométrie externe est une géométrie provenant d'un élément, sommet ou arête situé en dehors de l'esquisse.

Remarque

  • La commande Sketcher Géométrie externe est utile lorsque vous avez besoin de créer une contrainte entre un élément de l'esquisse et un élément hors de l'esquisse.

  • Elle insère une géométrie de construction liée dans l'esquisse.

  • La couleur par défaut des arêtes externes liés est magenta.

  • Comme pour les géométries de construction non liée (bleu), la géométrie externe liée est visible uniquement lorsque l'esquisse est en mode d'édition, et n'est pas utilisée directement dans le résultat subséquent.

W https://wiki.freecad.org/Sketcher_External/fr

Tâches à réaliserTâches à réaliser :⚓

  • Dans FreeCAD, si nécessaire, refermer les documents ouverts précédemment ;

  • Télécharger le fichier tuto5.FCStd  sur votre ordinateur ;

  • Ouvrir ce document tuto5.FCStd dans FreeCAD ;

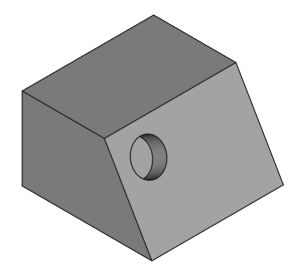

Vue 3D du modèle tuto03-1.FCStd

Le modèle contient :

  • une première esquisse  Sketch utilisée pour créer la protrusion ;

  • une seconde esquisse  Sketch001 utilisée pour créer la cavité ;

    Structure du modèle tuto03-1.FCStd

Pour le moment, la position du centre du cercle contenu dans  Sketch001 n'est pas contrainte.

RemarqueProblème à résoudre :⚓

Comment fixer les dimensions a et b pour contraindre la position du centre du cercle utilisé pour créer la cavité ?

  • a représente la distance du centre du cercle à l'arête supérieure de la face inclinée ;

  • b représente la distance de centre du cercle à l'arête de gauche de la face inclinée ;

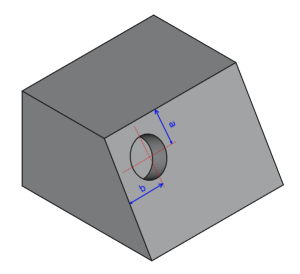

Dimensions à contraindre

Tâches à réaliserTâches à réaliser⚓

  • Modifier l'esquisse  Sketch001 et essayer de contraindre la position du centre du cercle à l'aide des dimensions a et b ? Conclusions ?

Truc & astuceVisualisation de l'esquisse⚓

Pour mieux visualiser l'esquisse dans l'espace, appuyer sur la touche 0 du pavé numérique pour basculer en vue isométrique (ou bien cliquer sur le bouton Vue isométrique) ;

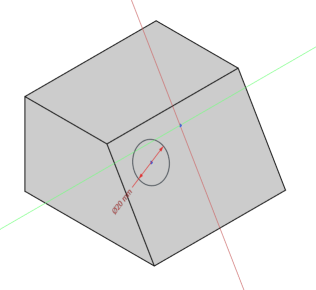

Vue isométrique de l'esquisse Sketch001

ComplémentRéponse⚓

  • Vous ne pouvez pas accrocher les arêtes pour définir les contraintes…

Tâches à réaliserTâches à réaliser⚓

  • Utiliser la commande Sketcher Géométrie externe pour définir une géométrie externe puis contraindre la position du cercle ;

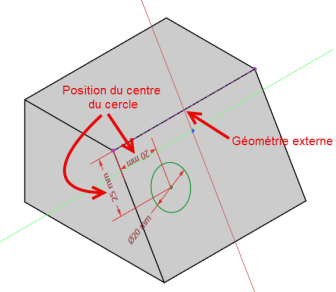

    Utilisation d'une géométrie externe pour positionner le cercle
