Gérer les outils coupants

ObjectifsObjectifs⚓

  • Créer et gérer une bibliothèque d’outils ;

RemarqueBibliothèque « Default »⚓

Lors de la première utilisation d’outils dans l’atelier CAM Atelier CAM, FreeCAD crée une bibliothèque Default dans le dossier CamAssets. Cette bibliothèque n'est pas adaptée à l'utilisation d'une CNC personnelle et aux exemples proposés dans ce parcours ;

Avant de créer une première tâche Tâche de l'atelier CAM, nous allons :

  • Créer une nouvelle bibliothèque ;

  • Ajouter un outil coupant à cette bibliothèque ;

⚓

Tâches à réaliser

  • Dans l’atelier CAM Atelier CAM, cliquer sur la commande Sélecteur d’outils coupants Sélecteur d'outil coupant :

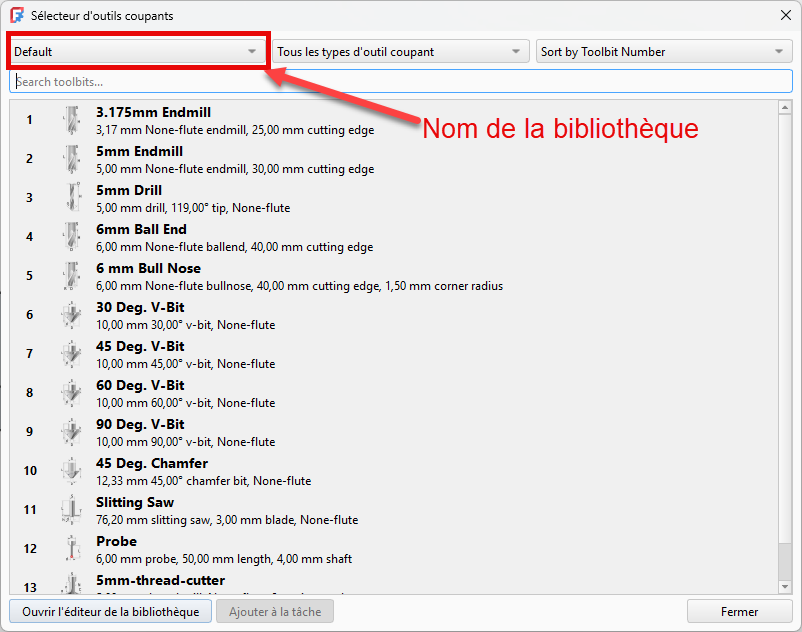

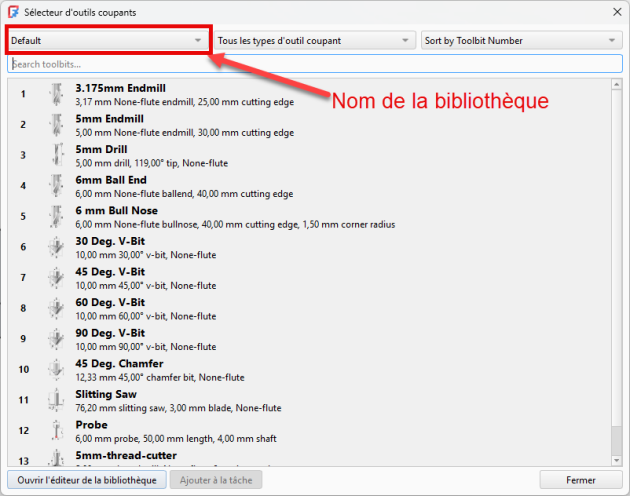

    FreeCAD ouvre une nouvelle fenêtre Sélecteur d’outils coupants :

    Sélecteur d’outils coupants

  • Cliquer droit sur le 1er outil et sélectionner la commande Edit

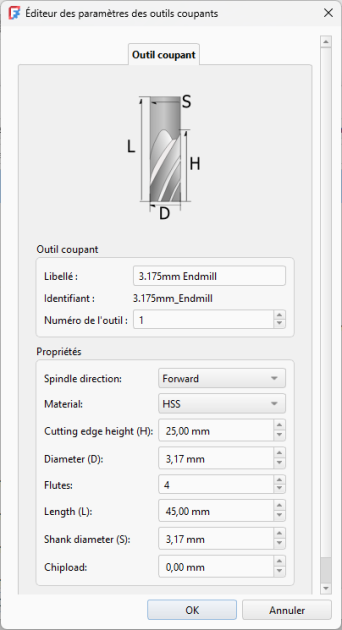

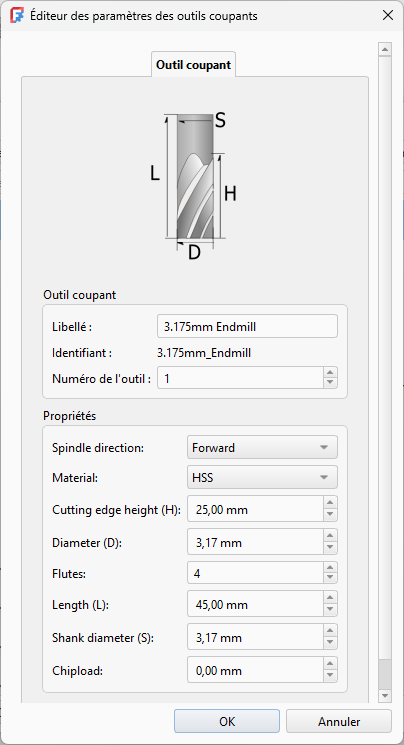

    FreeCAD ouvre une seconde fenêtre Éditeur des paramètres des outils coupants :

    Paramètres de l’outil

RéglementaireCaractéristiques géométriques⚓

  • Le sélecteur d'outils coupants gère principalement les propriétés géométriques des outils : forme, dimensions ;

  • D'autres propriétés (attributs) peuvent être saisies comme le nombre de dents (flutes), le matériau utilisé pour l'outil, l'avance par dent[1] mais ces informations ne sont pas directement utilisées par FreeCAD pour la création du fichier G-Code ;

AttentionCaractéristiques mécaniques⚓

Un même outil pouvant être utilisé dans différents contextes, les caractéristiques mécaniques (vitesses d'avance et vitesse de coupe) seront définis avec le contrôleur d'outils de la tâche Tâche de l'atelier CAM ;

⚓

Tâches à réaliserTâches à réaliser⚓

  • Si nécessaire, afficher le sélecteur d’outils coupants Sélecteur d'outil coupant et cliquer sur le bouton Ouvrir l’éditeur de la bibliothèque en bas de la fenêtre :

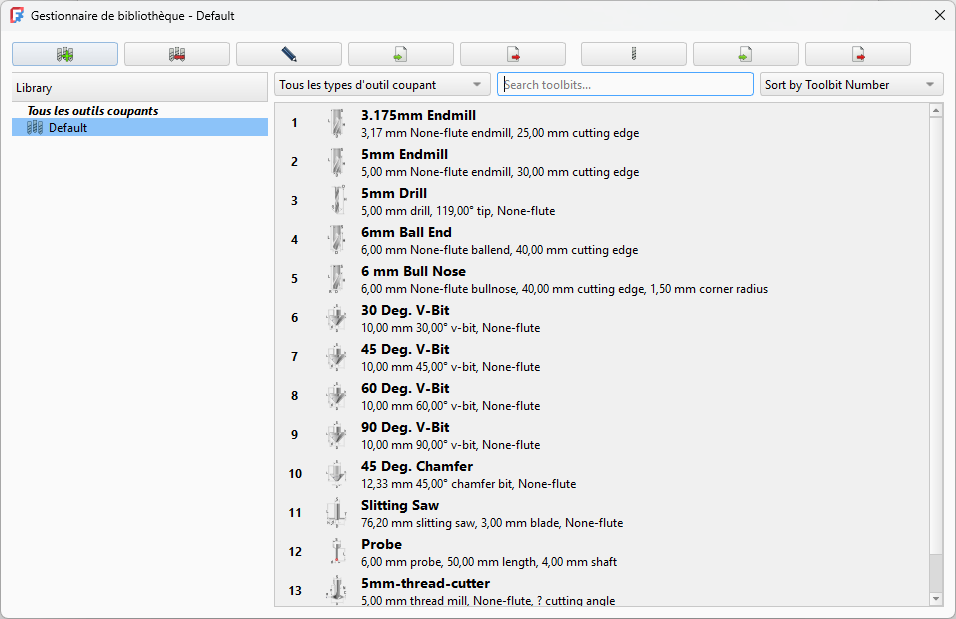

    FreeCAD ouvre une nouvelle fenêtre Gestionnaire de bibliothèque :

  • Créer une nouvelle bibliothèque d'outils « Parcours » en cliquant sur le bouton  ;

RéglementaireContenu du dossier CamAssets⚓

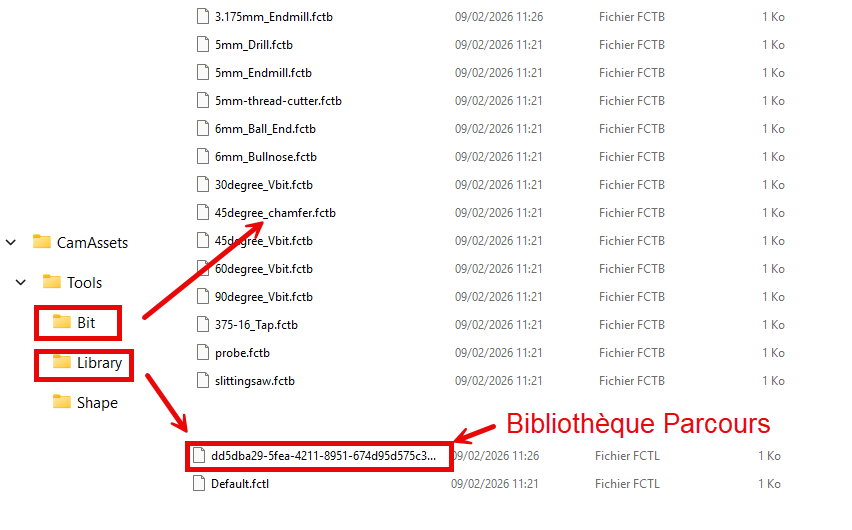

FreeCAD a créé dans le dossier CamAssets un dossier Tools et trois sous-dossiers :

Bit

Contient l’ensemble des fichiers outils « .fctb »

Chaque fichier fctb contient la description de l’outil (nom, description, dimensions, forme...)

Library

Contient un fichier « .fctl » par bibliothèque

Chaque fichier .fctl contient la liste des outils de la bibliothèque. On y retrouve le fichier default.fctl

Shape

Contient les formes d’outils créées par l’utilisateur

Ce dossier est vide et sera utilisé éventuellement pour créer de nouvelles formes d’outils

Structure de CamAssets

⚓

ObjectifsObjectifs⚓

  • Créer un nouvel outil coupant à partir de la forme Fraise cylindrique proposée par FreeCAD ;

Tâches à réaliserTâches à réaliser⚓

  • Si nécessaire, sélectionner la commande Cam → Gestionnaire de la bibliothèque des outils coupants de la barre de menus ;

  • Sélectionner la bibliothèque Parcours ;

  • Créer un nouvel outil coupant à l'aide du bouton  :

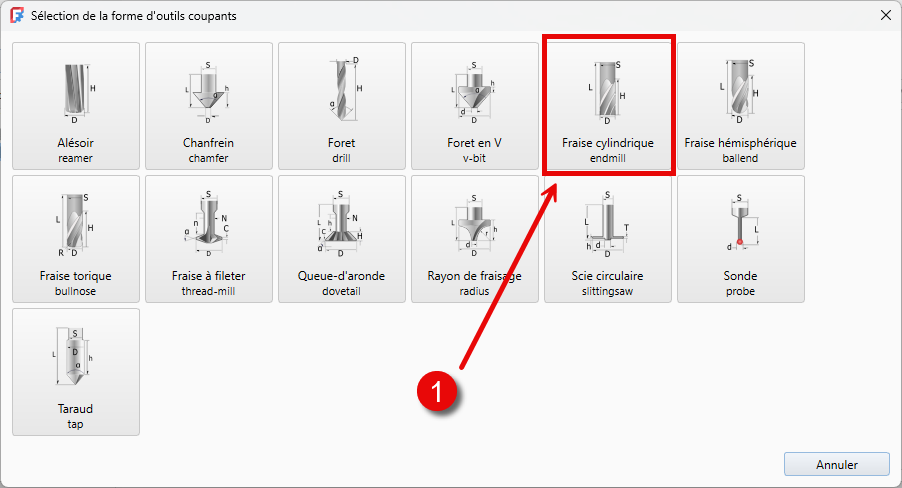

    • saisir la forme Fraise cylindrique :

      Choix de la forme d’outil

    • Double-cliquer sur l’outil et saisir son libellé FC20EndMill et ses propriétés géométriques :

      Saisie des caractéristiques du nouvel outil

      • Cutting Edge Lenght (H) = 12 mm,

      • Diameter (D)= 2 mm,

      • Length (L) = 38 mm,

      • Shank Diameter (S) = 3.175 mm,

  • Refermer la fenêtre ;

Truc & astuceEmplacement du nouvel outil :⚓

  • FreeCAD a ajouté un fichier fctb dans le sous-dossier Bit ;

Truc & astuceRemarque⚓
