TP2-4

ObjectifsObjectifs⚓

  • Utiliser une nouvelle fonction paramétrique : la commande RévolutionW Révolution ;

Nous allons modéliser le solide suivant : (cf. TP2-4-Plan.pdf)

Tâches à réaliserTâches à réaliser⚓

  • Créer un nouveau document TP2-4 dans FreeCAD ;

  • Créer un nouveau corps Créer un corps et une nouvelle esquisse Créer un esquisse dans le plan XY ;

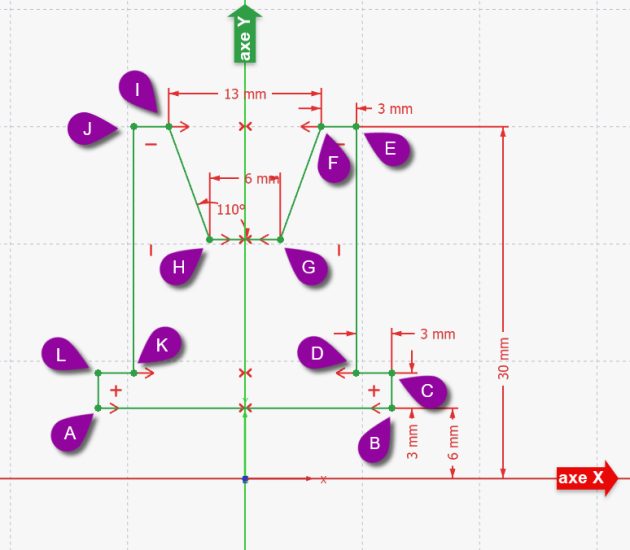

  • Dans l'atelier Sketcher Atelier Sketcher, créer l'esquisse ci-dessous à l'aide d'une seule polyligne Créer une polyligne ABCDEFGHIJKLA :

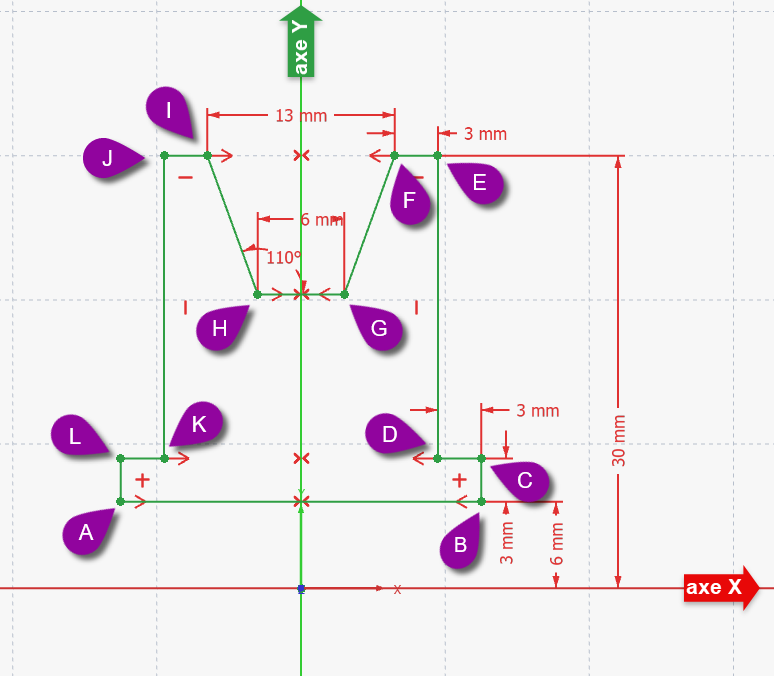

    Esquisse du TP n°2-4Esquisse du TP n°2-4

Truc & astuceAide :⚓

  • Créer une polyligne Créer une polyligne approximative fermée en exploitant les contraintes automatiques Contrainte horizontale , Contrainte verticale et surtout Contrainte de coïncidence Point sur Point pour la fermeture de la polyligne ;

  • Appliquer quatre fois la contrainte de symétrie Contrainte de symétrie respectivement aux points A&B, K&D, I&F, G&H par rapport à l'axe Y ;

  • Appliquer la contrainte Contrainte angulaire de 110° entre les segments GH & HI ;

  • Vérifier que l'esquisse est fermée puis appliquer les contraintes dimensionnelles ;

Tâches à réaliserTâches à réaliser (suite)⚓

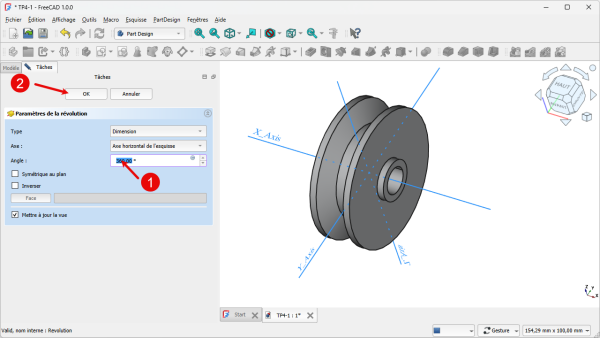

  • Dans l'atelier Part Design Atelier PartDesign, sélectionner l’esquisse Sketch et créer une révolution Révolution autour de l'axe d'esquisse horizontal ;

Création de la révolution

⚓

Position temporelleDurée
