2ème trou dans la paroi verticale

Tâches à réaliserTâches à réaliser⚓

  • Créer un plan de référence normal PartDesign Plan de référence à l'arête (1) et passant par le milieu I de cette arête ;

    Plan de référence à créer

Truc & astuceAide pour créer le plan de référence :⚓

  • Sélectionner l'arête (1) ;

  • Sélectionner la commande PartDesign Plan de référence ;

  • Sélectionner le mode d'accrochage Inertie 2-3 ;

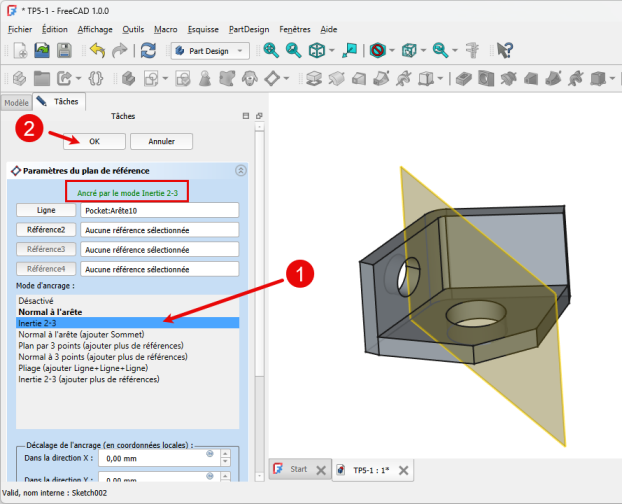

    Création du plan de référence

Tâches à réaliserTâches à réaliser (suite)⚓

  • Créer une symétrie PartDesign Symétrie de Pocket par rapport à ce plan de référence DatumPlane ;

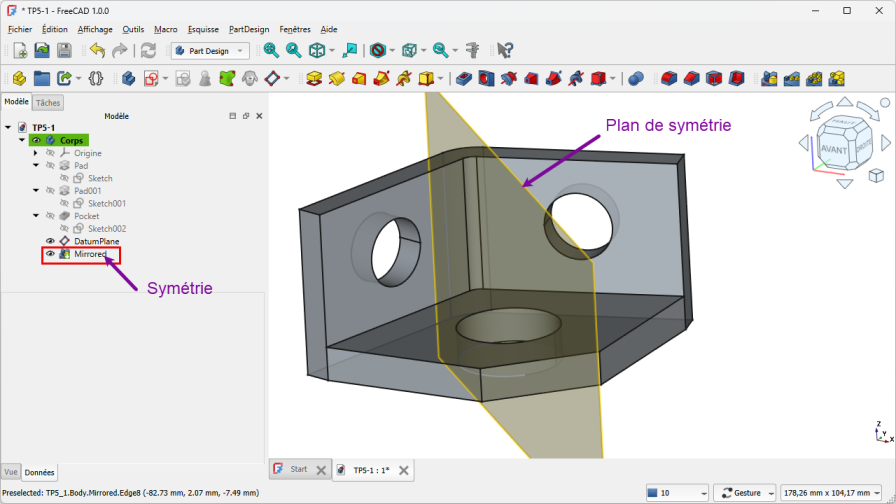

    Symétrie de Pocket

Truc & astuceAide pour créer la symétrie :⚓

  1. Sélectionner Pocket dans la vue Modèle ;

  2. Sélectionner la commande PartDesign Symétrie ;

  3. Cliquer sur bouton déroulant Plan, sélectionner l'option Sélectionnez une référence et cliquer sur le plan de référence DatumPlane ;

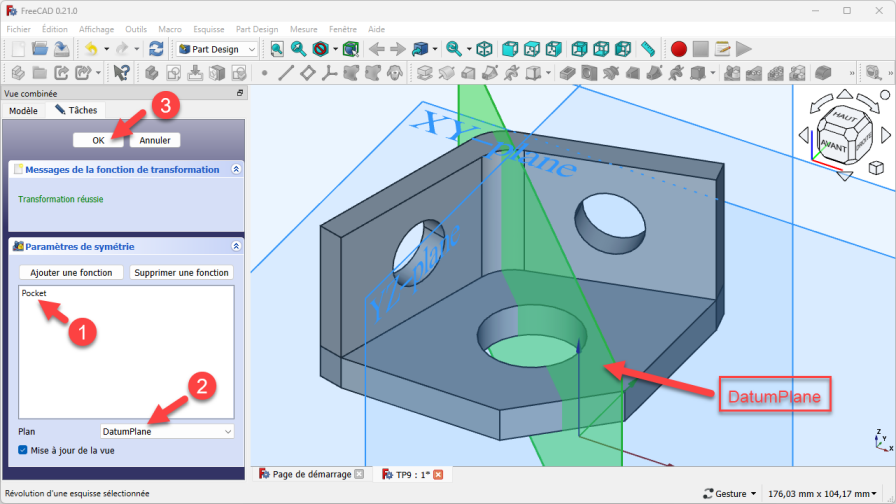

Création de la symétrie de Pocket par rapport au plan de référence
