Congé

ObjectifsObjectifs⚓

Nous allons ajouter des bords arrondis, des congés, à un modèle existant :

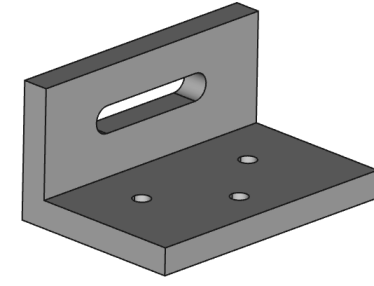

Modèle version initiale

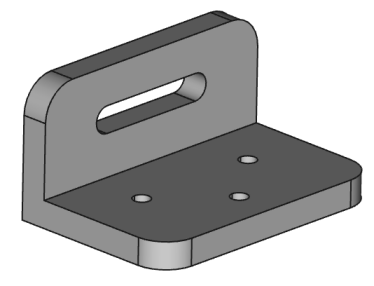

Congés de 15 mm ajoutés

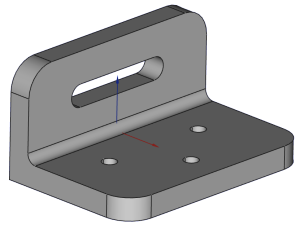

Modèle version finale

Tâches à réaliserTâches à réaliser⚓

  • Télécharger le fichier TP6-1-initial.FCStd sur votre ordinateur et l'ouvrir dans FreeCAD ;

  • Enregistrer le document sous le nom TP6-1 ;

  • Basculer en affichage filaire Style de présentation filaire à l'aide de la commande Affichage → Style de représentation → Filaire ou du raccourci clavier V puis 3  du clavier alphanumérique ;

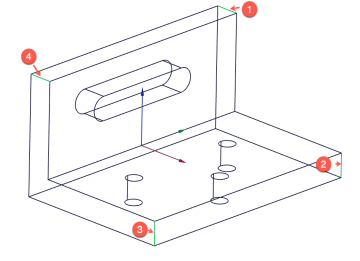

  • Sélectionner les 4 arêtes ci-dessous et ajouter un congé Congés de rayon 15 mm ;

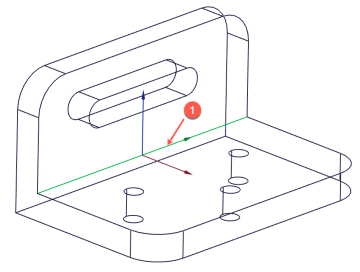

  • Sélectionner l'arête ci-dessous et ajouter un congé Congés de 5 mm ;

  • Revenir en style de présentation filaire ombré Style de présentation filaire ombré (touche V puis 7 du clavier alphanumérique)  ;

Truc & astuceAide :⚓

  • Pour sélectionner plusieurs arêtes en même temps, appuyer sur la touche CTRL (⌘ sous Système d'exploitation Mac OS) ;

RéglementaireQuelques règles à respecter⚓

  • Ajouter les congés en toute fin de l’arbre de construction : les congés modifient les arêtes. Si une opération ultérieure dépend de ces arêtes, elle peut casser lors d’une modification ;

  • Ne jamais utiliser une arête issue d’un congé comme référence d’esquisse ;

  • Utiliser des rayons raisonnables : le rayon du congé doit être inférieur à l’épaisseur locale, compatible avec les arêtes adjacentes, tester progressivement : 1 mm → 2 mm → 5 mm ;

  • Attention aux intersections complexes : jonctions de plusieurs congés, arêtes très courtes, géométries fines ou proches ;
