Créer une esquisse contenant une forme à partir de texte

Tâches à réaliserTâches à réaliser⚓

  • Sélectionner l'atelier Draft Atelier Draft ;

  • Choisir le plan de travail Haut ;

  • Sélectionner la commande Forme à partir d'un texte et compléter le formulaire comme ci-dessous :

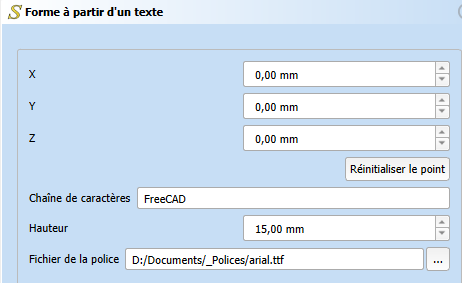

    Saisie du texte

  • Sélectionner la commande Draft Draft vers Esquisse pour créer une nouvelle esquisse ;

  • Masquer la grille de Draft en cliquant sur le bouton Grille de l'atelier Draft puis revenir à l'atelier Part Design ;

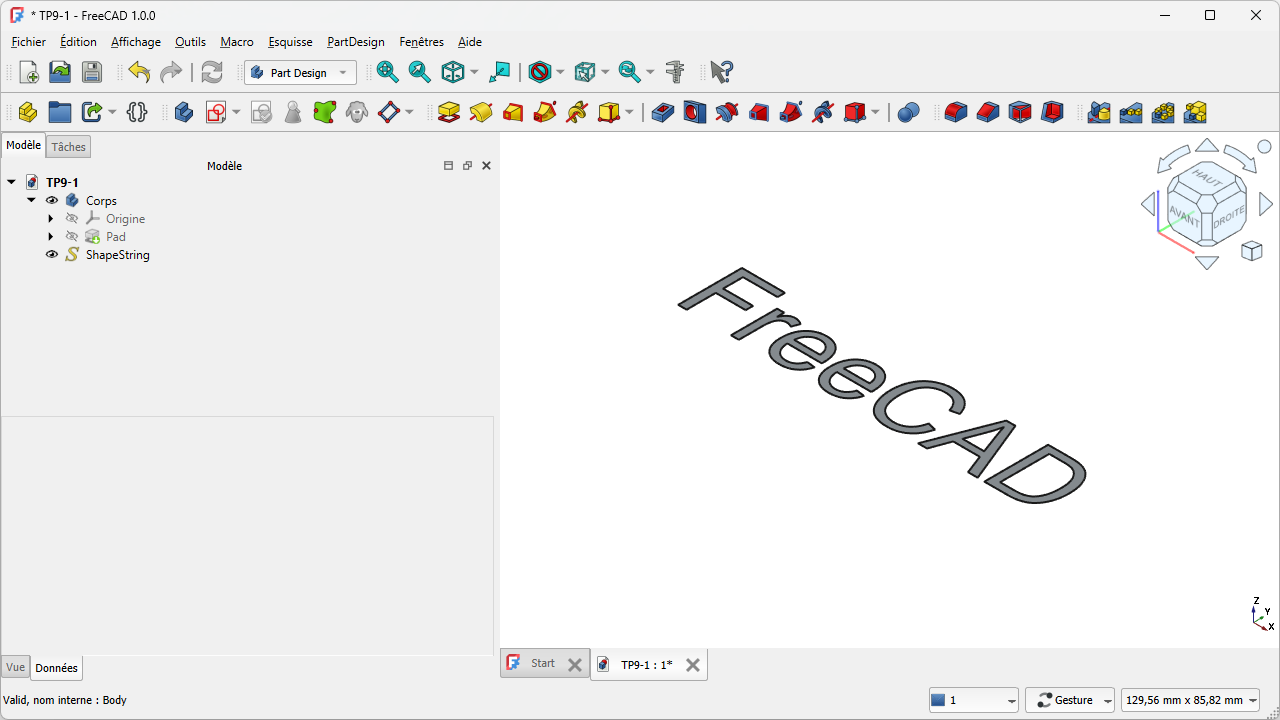

    Création de l’esquisse

Truc & astuceAide⚓

  • Pour mieux voir la forme de texte, masquer le Pad à l'aide de la barre d'espace dans la vue Modéle ;
