Vue détaillée

Objectifs

Tâches à réaliser

  • Ajouter les vues détaillées ci-dessous :

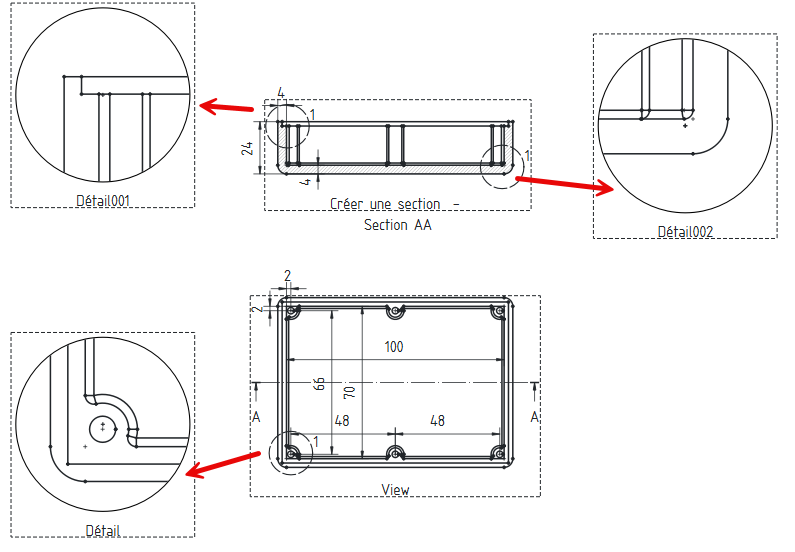

    Vues détaillées à créer

  • Compléter la cotation des vues détaillées comme ci-dessous :

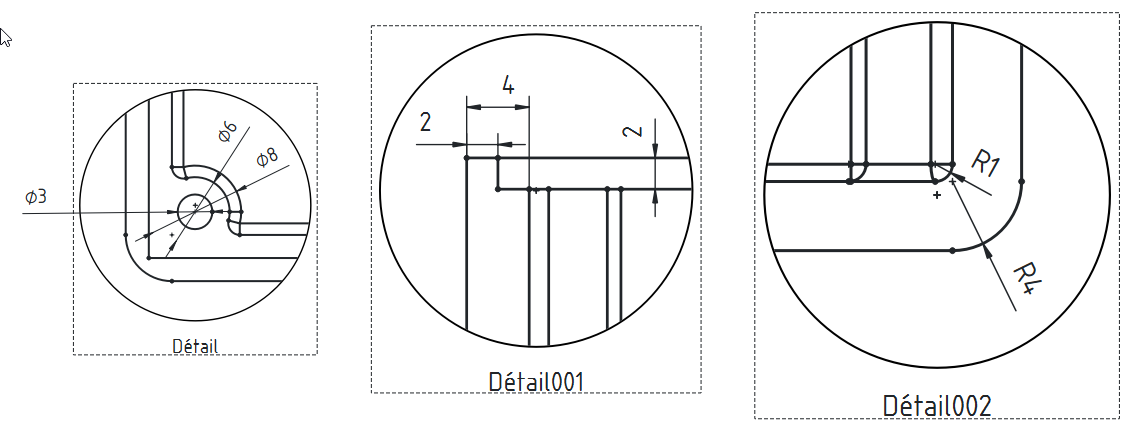

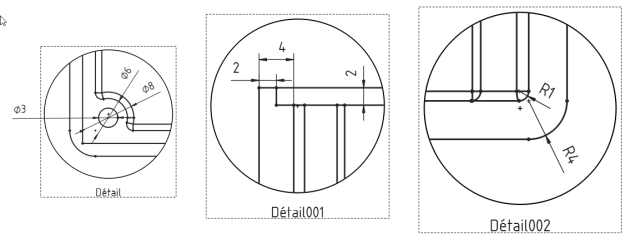

    Vues détaillées cotées

Truc & astuceAide⚓

Pour insérer une vue détaillée :

  • Sélectionner la vue de base pour la vue détaillée et sélectionner la commande Vue détaillée ;

  • Déplacer la vue détaillée en dehors de la vue de base ;

  • Régler le facteur d’échelle de la vue détaillée ;

  • Cliquer sur le bouton Déplacer la sélection et sélectionner la zone à détailler ;

  • Si nécessaire, actualiser l’affichage à l’aide du raccourci clavier F5 ;
