2ème esquisse

Tâches à réaliserTâches à réaliser⚓

  • Créer une nouvelle esquisse Créer un esquisse dans le plan de référence PartDesign Plan de référence que vous venez de créer ;

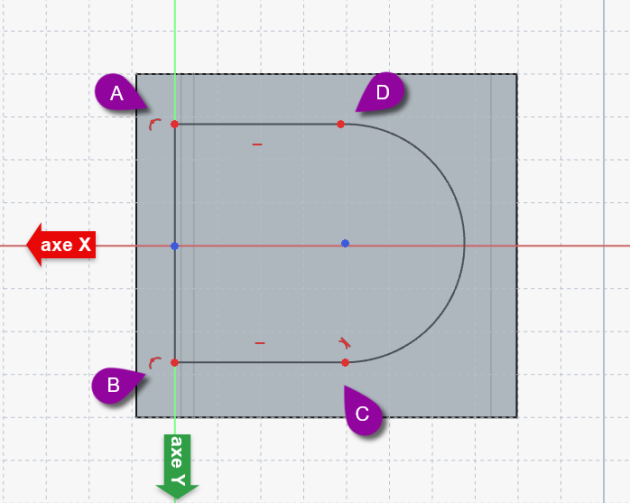

  • Créer la polyligne approximative fermée ABCDA Créer une polyligne suivante en exploitant les contraintes automatiques du tableau ci-dessous :

Truc & astuceAide :⚓

  • Dans l'onglet Modèle, masquer le plan de référence à l'aide du bouton Visiblepour mieux voir l'esquisse ;

Tableau des contraintes automatiques

Géométrie

Points

Contraintes automatiques

Polyligne

Point A

Contrainte de coïncidence Point sur Objetsur l'axe Y

Point B

Contrainte de coïncidence Point sur Objetsur l'axe Y

Point C

Contrainte horizontale

Point D

Appuyer 3 fois sur la touche M pour insérer un arc tangent au segment BC

Point A

Appuyer 2 fois sur la touche M pour revenir au mode par défaut

Contrainte de coïncidence Point sur Point avec le point A pour fermer le contour

Tâches à réaliserTâches à réaliser (suite)⚓

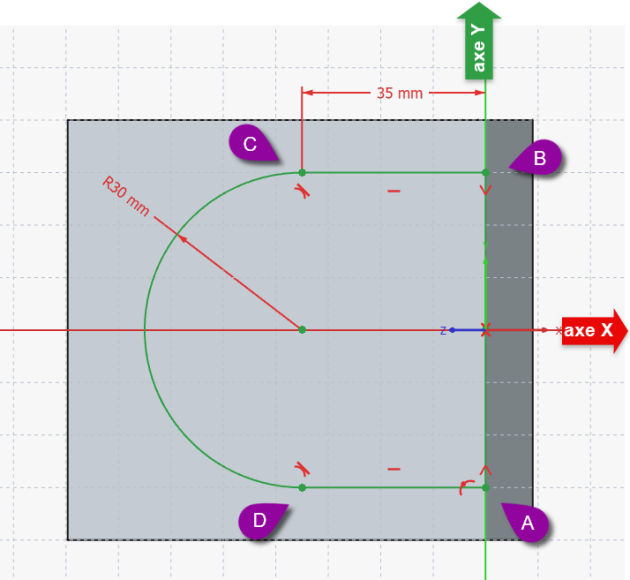

  • Finaliser l'esquisse comme ci-dessous :

Truc & astuceAide :⚓

  • Appliquer une contrainte Contrainte de symétrie aux points A&B par rapport à l'axe X ;

  • Appliquer une contrainte Contrainte horizontale au segment DA ;

  • Appliquer une contrainte Contrainte de tangente entre l'arc CD et le segment DA ;

  • Appliquer les deux contraintes dimensionnelles ;

Tâches à réaliserTâches à réaliser (suite)⚓

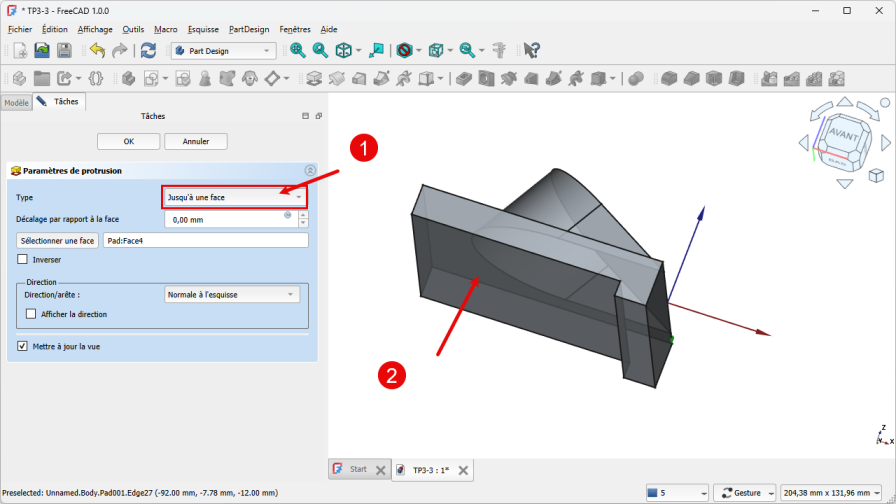

  • Créer une protrusion Protrusionde type jusqu'à une face  en sélectionnant la face du dessous;

    Protrusion de l'esquisse n°2
