Créer un plan de référence parallèle à une face

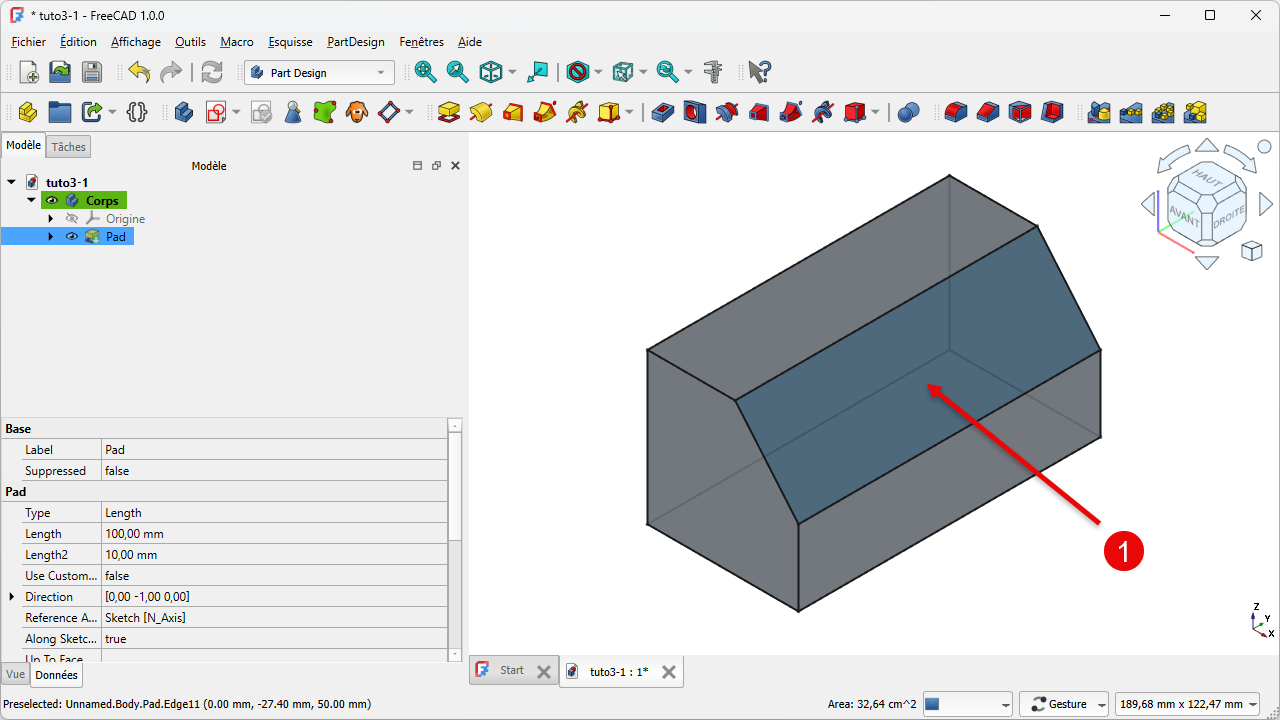

  1. Sélectionner la face ;⚓

    Sélection de la face

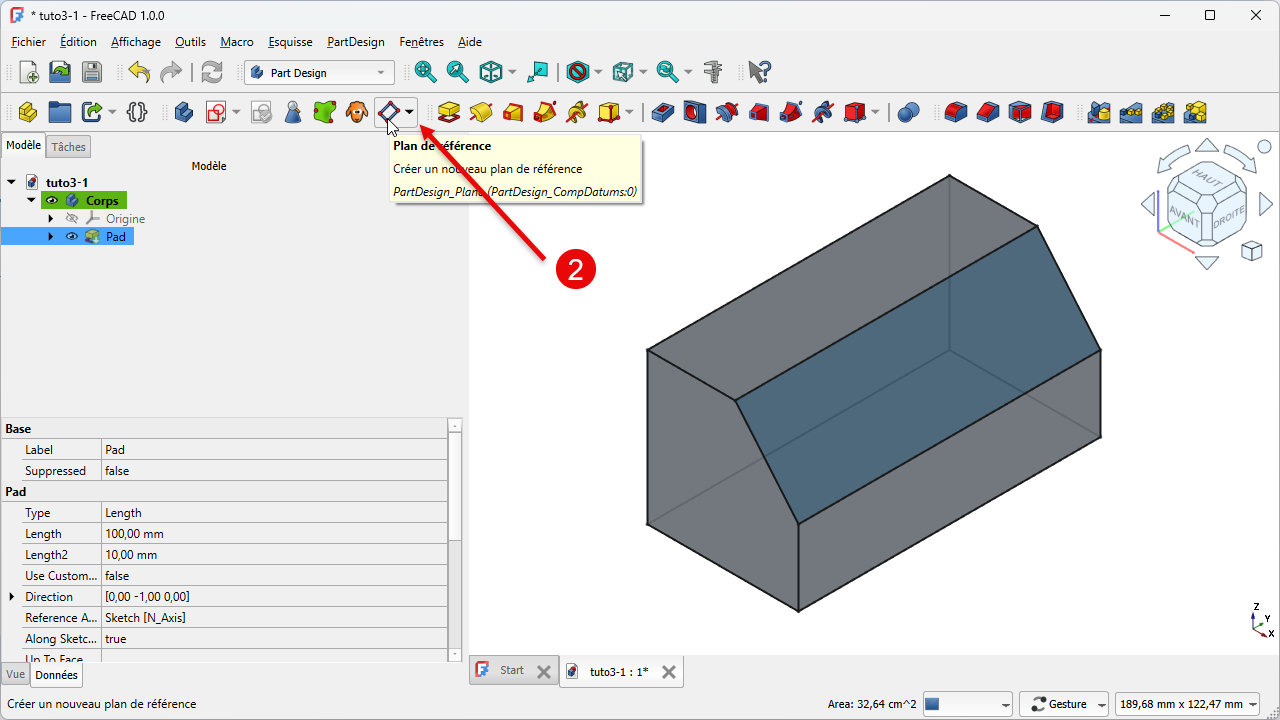

  2. Sélectionner la commande PartDesign Plan de référence ;⚓

    Sélection de la commande Plan de référence

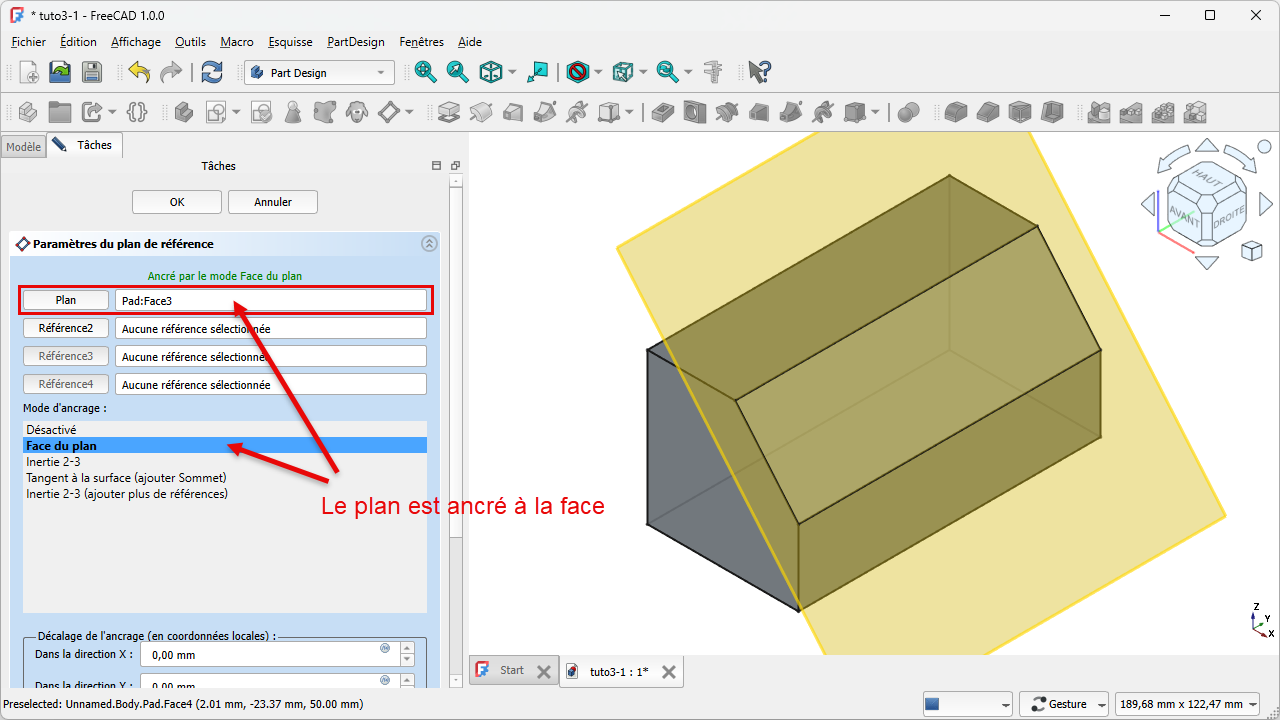

    1. FreeCAD crée le plan de référence :⚓

      Référence et mode d'ancrage du plan de référence

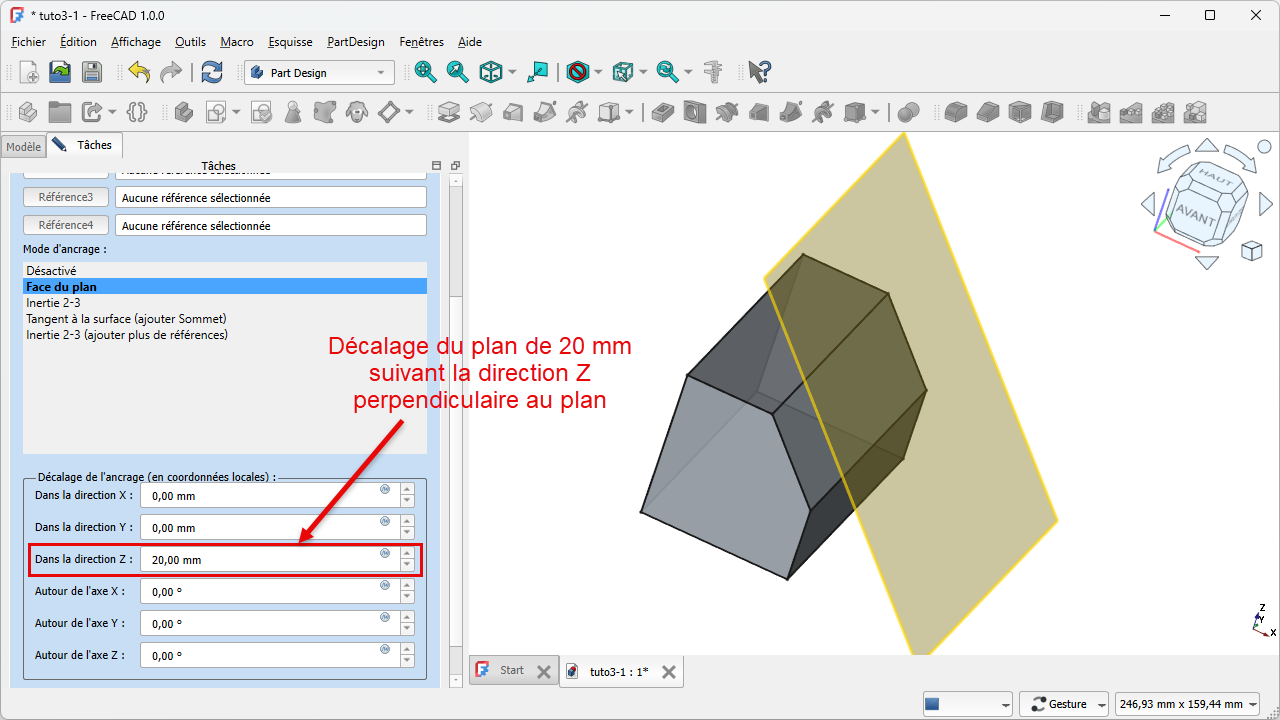

  3. Dans l'onglet Tâche, décaler le plan⚓

    Décalage de l'ancrage

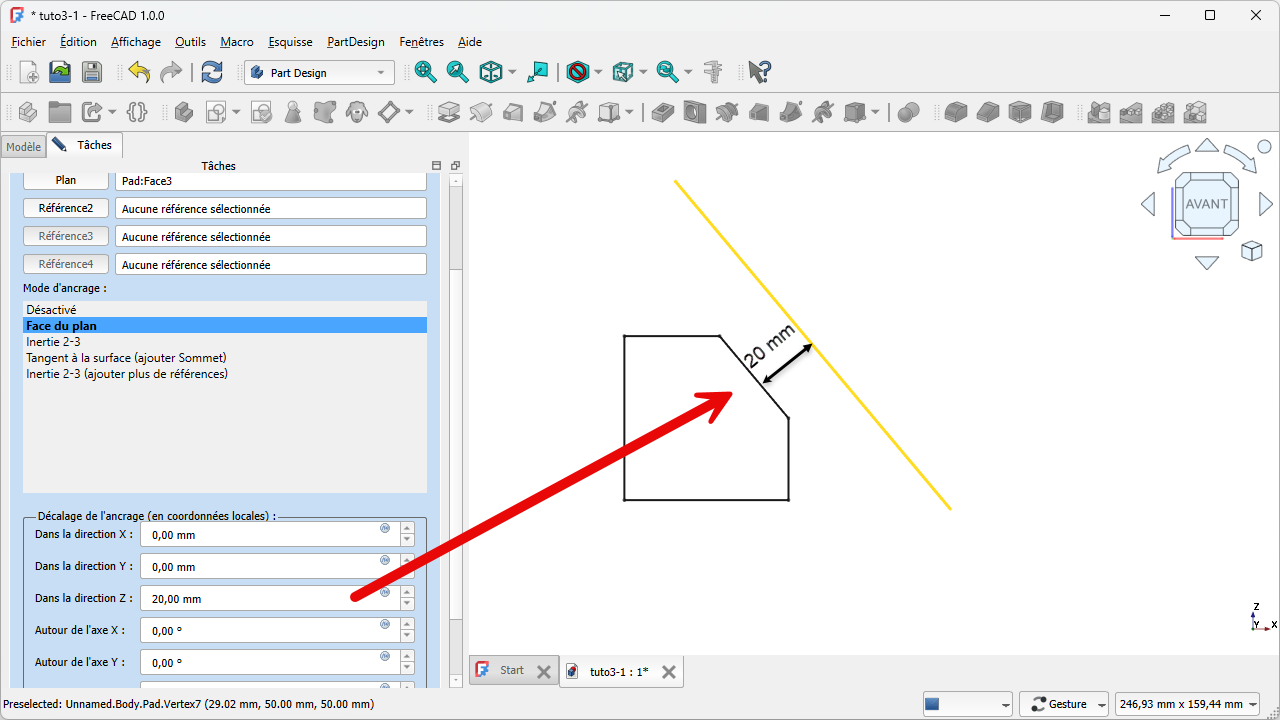

    1. FreeCAD décale le plan⚓

      Plan de référence décalé

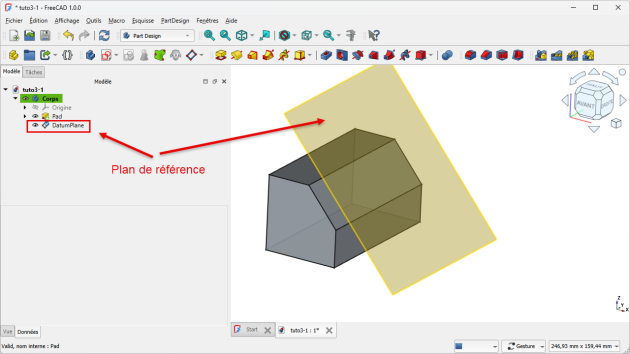

  4. Résultat

    Ajout du plan de référence dans la vue Modèle
