Modélisation paramétrique

Objectifs

  • Expérimenter le processus de modélisation paramétrique sur un exemple très simple ;

RéglementaireDifférents processus⚓

FreeCAD propose deux grands processus pour modéliser un solide :

Géométrie Solide Constructive

Modélisation paramétrique

Principe

Construction d’objets à partir de formes géométriques simples (cubes, cylindres, sphères…) combinées par des opérations booléennes (union, intersection, soustraction)

Construction séquentielle d’objets à l’aide d’esquisses, contraintes, dimensions et relations qui définissent un modèle modifiable via des paramètres

Ateliers FreeCAD

  • Atelier Part Atelier Part

  • Ateliers Part Design Atelier PartDesign

  • Atelier Sketcher Atelier Sketcher

Avantages

  • Adapté aux formes techniques simples

  • Plus simple à apprendre

  • Adapté aux formes techniques complexes

  • Grande flexibilité de modification

Inconvénients

  • Peu adapté aux formes complexes

  • Modifications avancées plus difficiles

  • Plus difficile à apprendre

  • Risque d’ambiguïté topologique en cas de modifications mal maîtrisées

Remarque

Dans la suite de ce parcours, nous allons privilégier la modélisation paramétrique ;

ConseilModéliser un solide simple dans l'atelier Part Design ⚓

Quatre étapes sont nécessaires :

  1. Création d'un nouveau document dans FreeCAD ;

  2. Création d'un corpsWCréer un corps dans ce document ;

  3. Création d'une esquisseWCréer un esquisse dans ce corps ;

  4. Application à l'esquisse d'une fonction paramétrique, par exemple une protrusionW ;

⚓

Tâches à réaliser

  • Ouvrir FreeCAD si nécessaire ;

  • Créer un nouveau document à l'aide de la commande Fichier → Nouveau ou du bouton Nouveau document de la barre d'outils ou du raccourci clavier CTRL N (⌘ N sous Système d'exploitation Mac OS)  ;

  • Enregistrer le document FreeCAD sous le nom TP1 à l'aide de la commande Fichier → Enregistrer ou du bouton Fichier → Enregistrer ou du raccourci clavier CTRL S (⌘ S sous Système d'exploitation Mac OS) ;

Remarque

  • FreeCAD a créé un document TP1.FCStd sur votre ordinateur.

⚓

Tâches à réaliser

  • Sélectionner l'atelier Créer un corps Part Design si nécessaire ;

  • Créer un corps (body) à l'aide du bouton Créer un corps ;

    Création du corps

AttentionDans les barres d'outils, ne pas confondre et ⚓

  • Créer un corps permet de créer un corps, la première étape de la modélisation paramétrique ;

  • Créer un objet Part est utilisé pour arranger différents objets dans l'espace, avec l'intention de créer des assemblages ;

⚓

Tâches à réaliserTâches à réaliser⚓

  • Dans la vue Modèle, si nécessaire, sélectionner le Créer un corps Corps ;

  • Créer une esquisse à l'aide du bouton Créer un esquisse;

  • FreeCAD ouvre l'onglet Tâches : sélectionner le plan XY ;

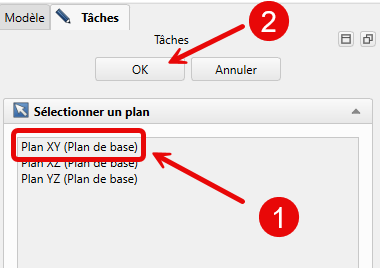

    Choix du plan d'ancrage de l'esquisse

  • Créer un simple cercle à l'aide du bouton Créer un cercle puis refermer la tâche à l'aide du bouton Fermer ;

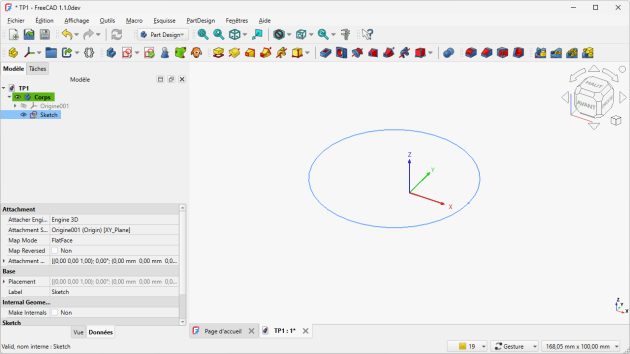

Esquisse créée dans le corps

Remarque

Pour le moment, peu importent la position du centre et le rayon du cercle.

⚓

Tâches à réaliser

  • Dans la vue Modèle, si nécessaire, sélectionner l’esquisse  Sketch ;

  • Cliquer sur le bouton Protrusion et créer une protrusion de 5 mm, symétrique par rapport au plan XY :

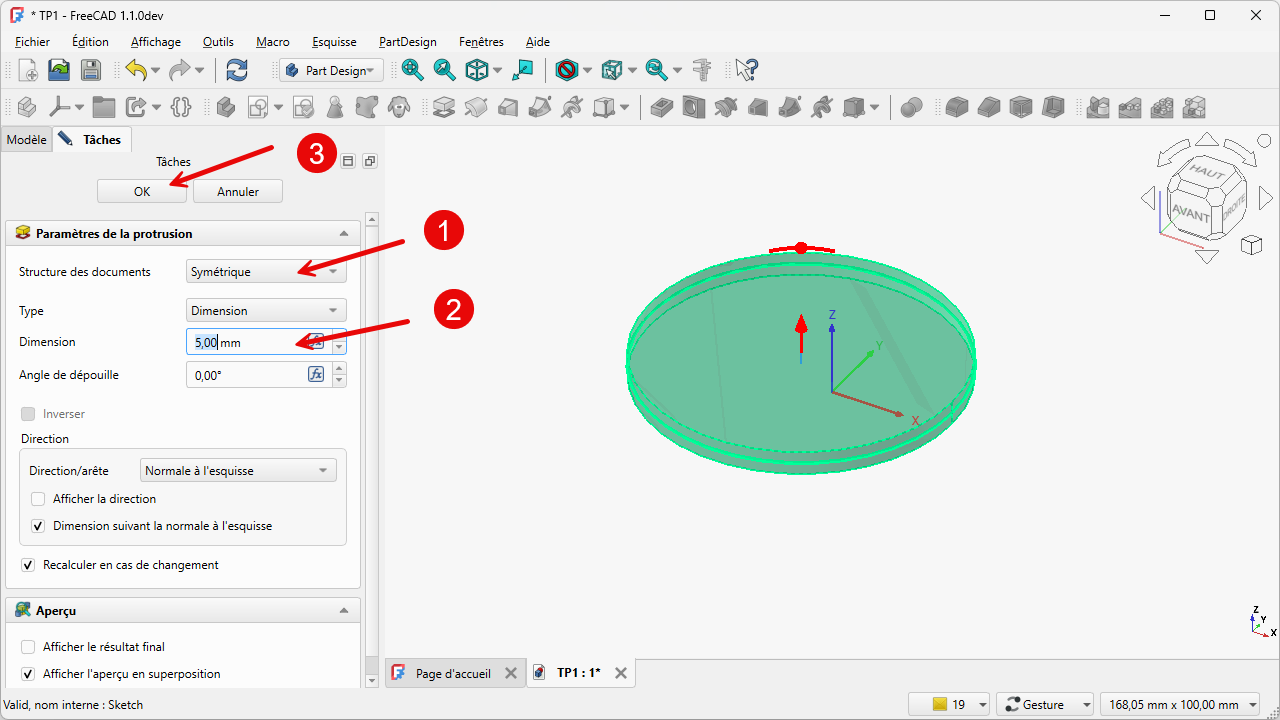

    Création de la protrusion

  • Enregistrer vos modifications en cliquant sur le bouton Fichier → Enregistrer ou du raccourci CTRL+S (CMD S sous Système d'exploitation Mac OS) ;

Vue 3D du solide modélisé

AttentionSi la commande Protrusion est en grisé dans la barre d'outils :⚓

  • Afficher l'onglet Tâches et fermer la commande en cours ;

AttentionSi la protrusion ne fonctionne pas :⚓

  • Dans la vue Modèle, vérifier que l'esquisse  Sketch est indentée dans Créer un corps Corps ;

    Attention au placement de l'esquisse dans l'arborescence du modèle
