Opérateur booléen

Dans l’atelier Part Design :
- Utiliser la fonction paramétrique Lissage soustractif ^W ,
- Utiliser les commandes Clone ^W et Opérateur booléen ^W pour modifier ou réutiliser des corps ;

Nous allons modéliser un assemblage, l’enture japonaise de poteau de la porte Ōtemon du château d’Osaka (cf. TP07-2-Plan.pdf) ;

Position temporelleDurée

enture japonaise poteau château d’Osaka

Télécharger sur votre ordinateur le fichier TP07-2-initial.FCStd et l'ouvrir dans FreeCAD ;
Enregistrer le document sous le nom TP7-2 ;

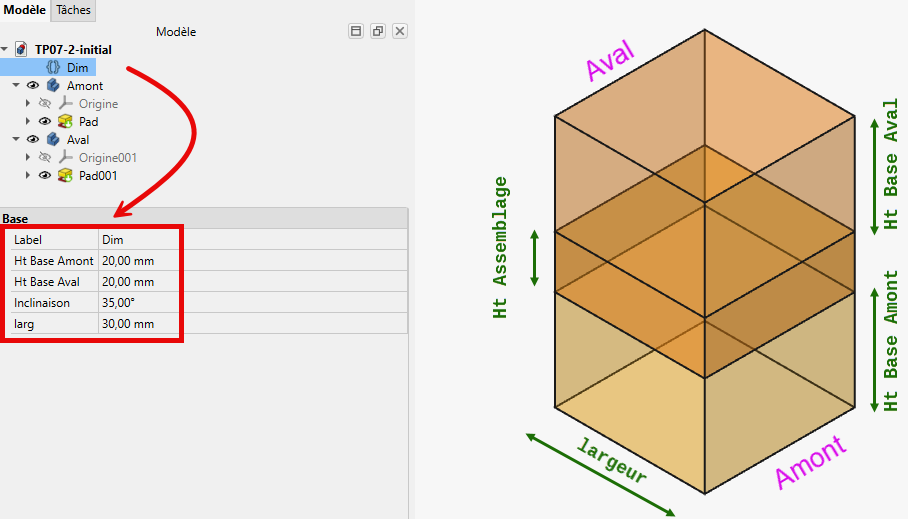

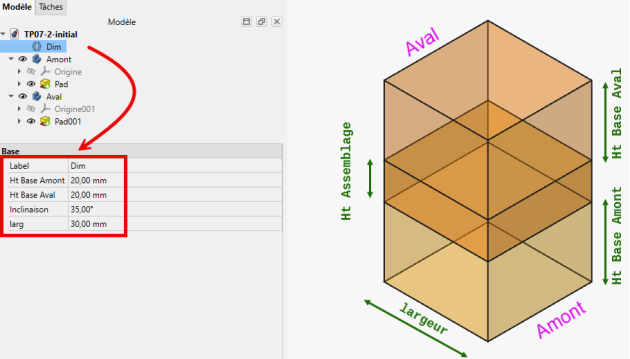

Ce document FreeCAD contient : deux corps : Amont et Aval et un varset Dim ;

Le varset Dim contient 4 valeurs :

larg	30 mm	Largeur du poteau carré
Ht Base Amont	20 mm	Hauteur de la partie au-dessous de l’assemblage
Ht Base Aval	20 mm	Hauteur de la partie au-desssus de l’assemblage
Inclinaison	35 °	Inclinaison de l’assemblage

Pour notre exemple, la hauteur de l’assemblage est égale à $[\frac{larg}{2} \times \tan (inclinaison)] = 10,503 mm$

Dans FreeCAD, l’inclinaison devra rester comprise entre 29° et 35° sinon la fonction Lissage Soustractif ne fonctionnera pas 😒
