Aval

ConceptClone⚓

La commande Clone Clone crée une copie liée d'un objet sélectionné, qui suivra toutes les modifications ultérieures apportées à l'objet d'origine (sauf le placement) ;

W : https://wiki.freecad.org/PartDesign_Clone/fr

Tâches à réaliser

  • Afficher et activer le corps Créer un corps Aval ;

  • Sélectionner Lissage soustractif SubstractiveLotft003 du corps Créer un corps Amont et exécuter la commande Clone Clone :

    FreeCAD ajoute un nouveau corps Créer un corps Body2 dans l’arborescence ;

  • Masquer le corps Créer un corps Amont ;

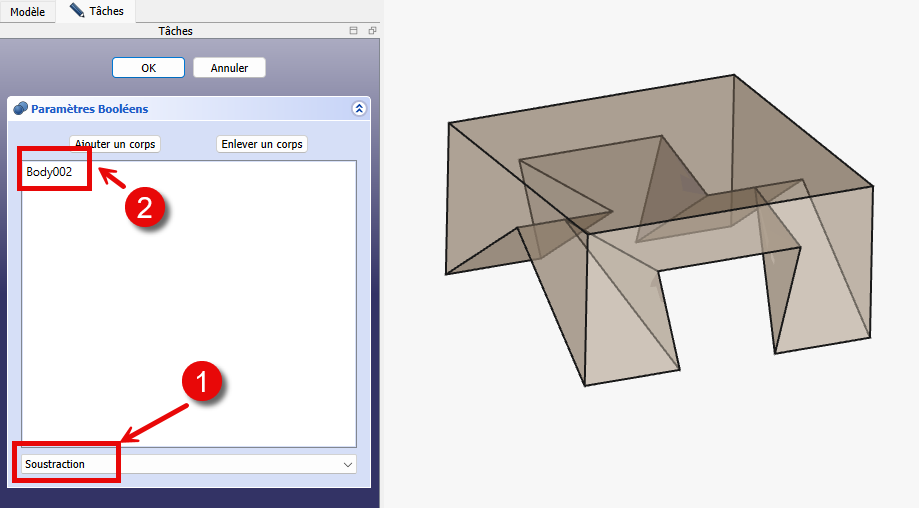

  • Sélectionner le corps Créer un corps Aval et exécuter la commande Opérateur booléen Opérateur Booléen  :

  • Réafficher le corps Créer un corps Amont ;

  • Activer la transparence des deux corps Créer un corps Amont et Créer un corps Aval ;

    Assemblage avec transparence
