2nd cylindre

Tâches à réaliserTâches à réaliser (suite)⚓

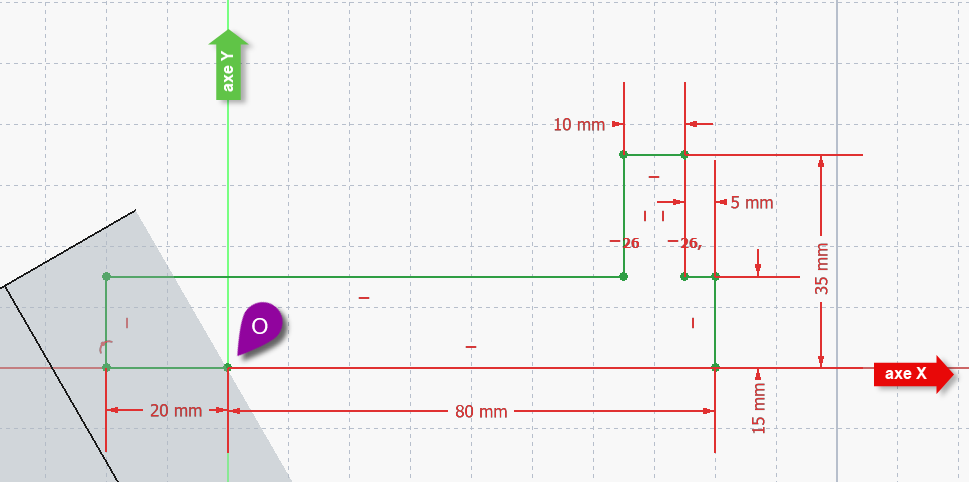

  • Créer l'esquisse Créer un esquisse ci-dessous dans ce plan de référence ;

    Esquisse du 2nd cylindre

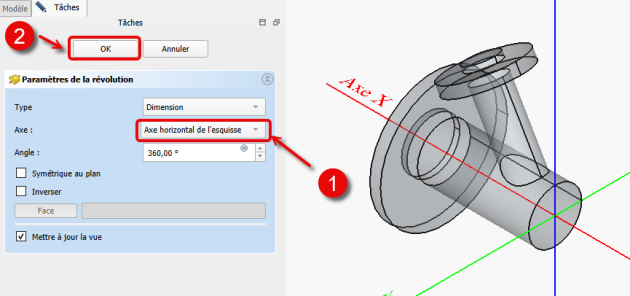

  • Créer une révolution Révolution autour de l'axe horizontal de l'esquisse ;

    Révolution du 2nd cylindre

Truc & astuceAide⚓

  • Masquer le plan de référence DatumPlane après avoir créé l’esquisse dans l’onglet Modèle ;

  • La contrainte de 20 mm est approximative : elle assure la pénétration du second cylindre dans le premier ;
