Face arrière

Tâches à réaliserSketch004 ⚓

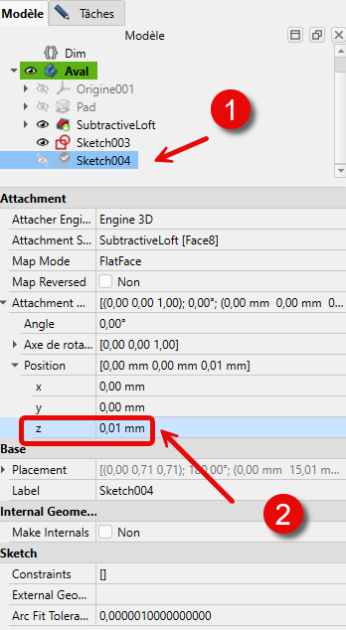

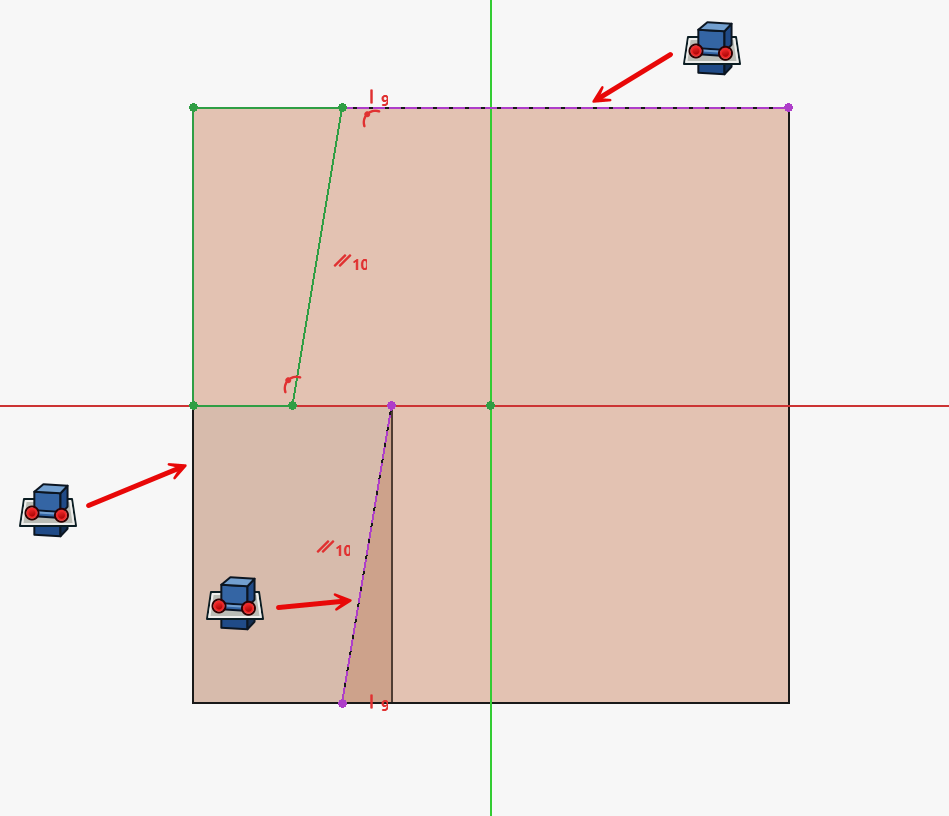

  • Sélectionner la face du dessus et créer l’esquisse Sketch004 ci-dessous :

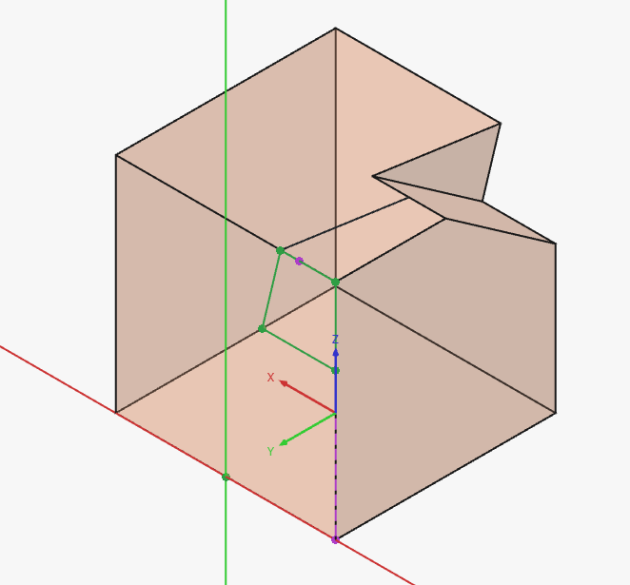

Sketch004

Truc & astuceAide⚓

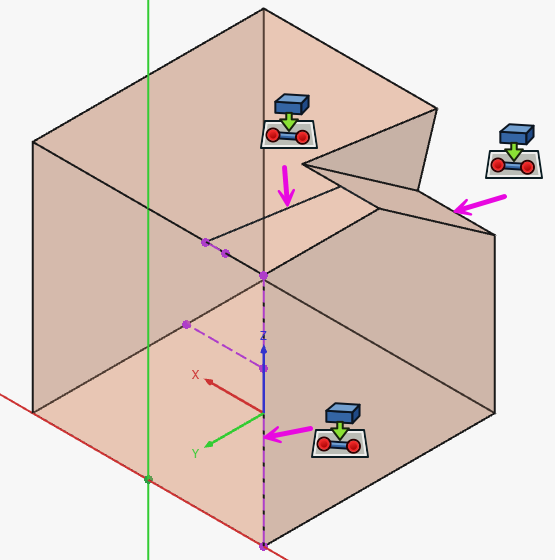

  • Créer trois géométries externes de construction issues de l’intersection Géométrie externe de construction issue de l’intersection ;

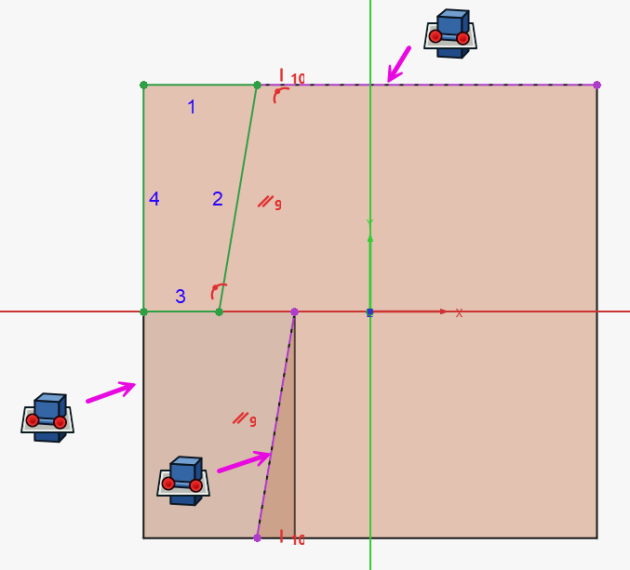

  • Utiliser une contrainte Sketcher Contrainte parallèle (10 sur la figure ci-dessus) et une contrainte Sketcher Contrainte perpendiculaire (9) pour contraindre entièrement l’esquisse ;

Tâches à réaliserSketch005 ⚓

  • Sélectionner la face arrière et créer une nouvelle esquisse Sketch005  ;

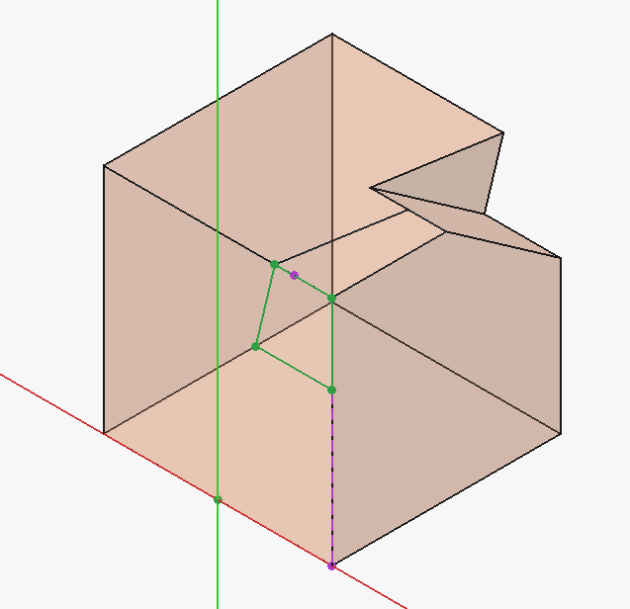

Sketch005

Truc & astuceAide⚓

  • Basculer en vue Isométrique Vue isométrique à l’aide du cube de navigation :

  • Créer 1 géométrie externe de construction issue de l’intersection Géométrie externe de construction issue de l’intersection et 2 géométries externes de construction issues de la projection Géométrie externe de construction issue de la projection suivant la figure ci-dessous ;

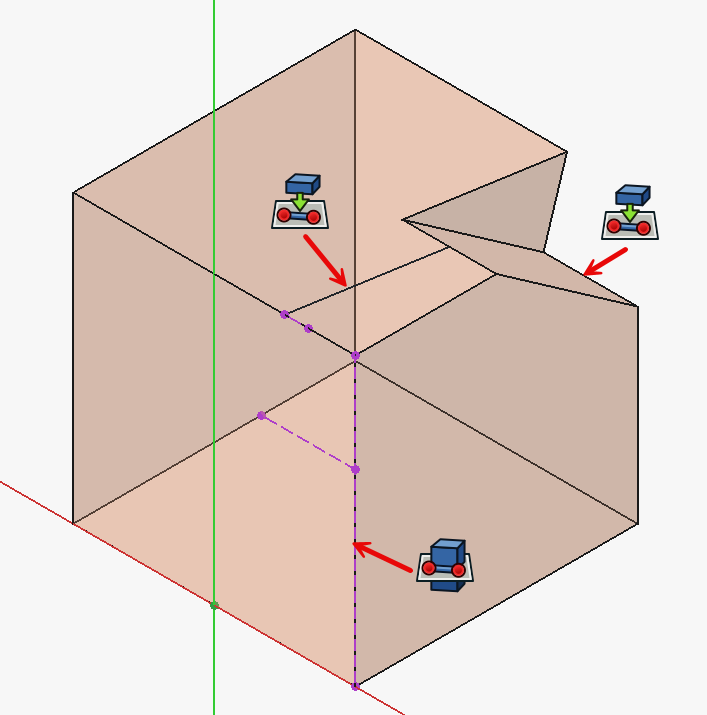

    Géométries externes pour l’esquisse 6

  • Revenir en vue Arrière Vue arrière à l’aide du cube de navigation et créer la polyligne Créer une polyligne  ;

Objectifs2nd plan de référence⚓

Nous allons créer un second plan de référence qui contiendra l’esquisse Créer un esquisse qui servira à la commande Cavité PartDesign Cavité pour la face arrière

Tâches à réaliser

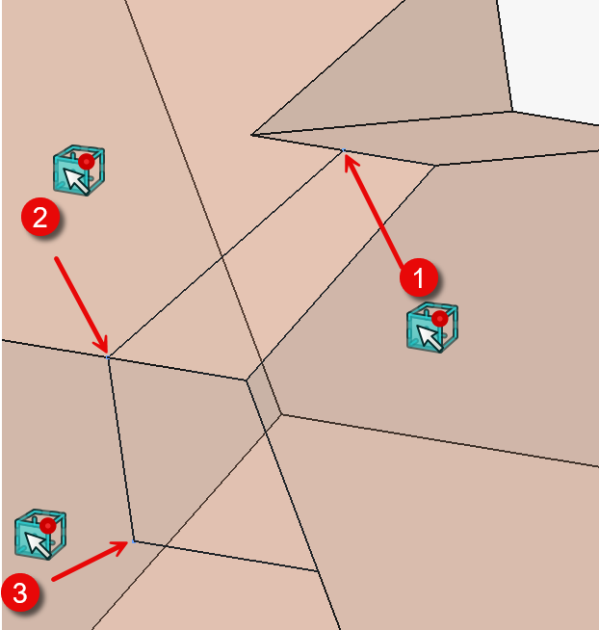

  • Cliquer sur le bouton Sélection de vertexW Sélection de sommetset sélectionner les 3 sommets en maintenant appuyée la touche CTRL ( ⌘ sous Système d'exploitation Mac OS) :

    Sélection des points pour le 2nd plan de référence

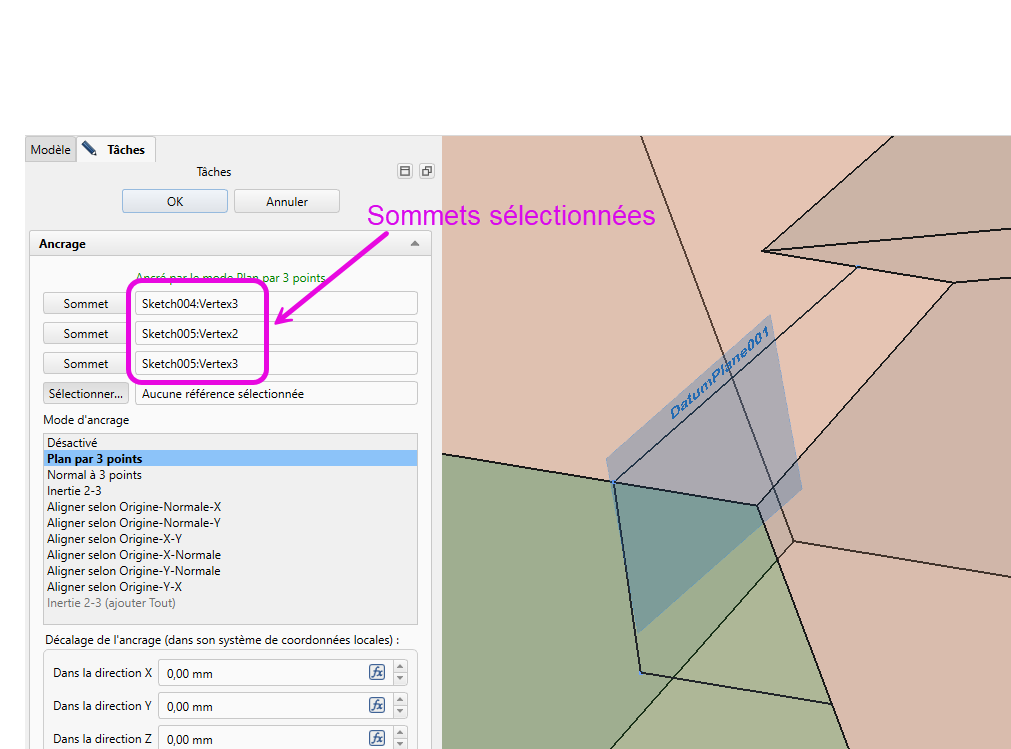

  • puis créer le plan de référence Part Plan de référence :

    Création du 2nd plan de référence

Tâches à réaliserSketch006 ⚓

  • Dans l’onglet Modèle, masquer Pocket PartDesign Cavité et DatumPlane002 Plan de référence ;

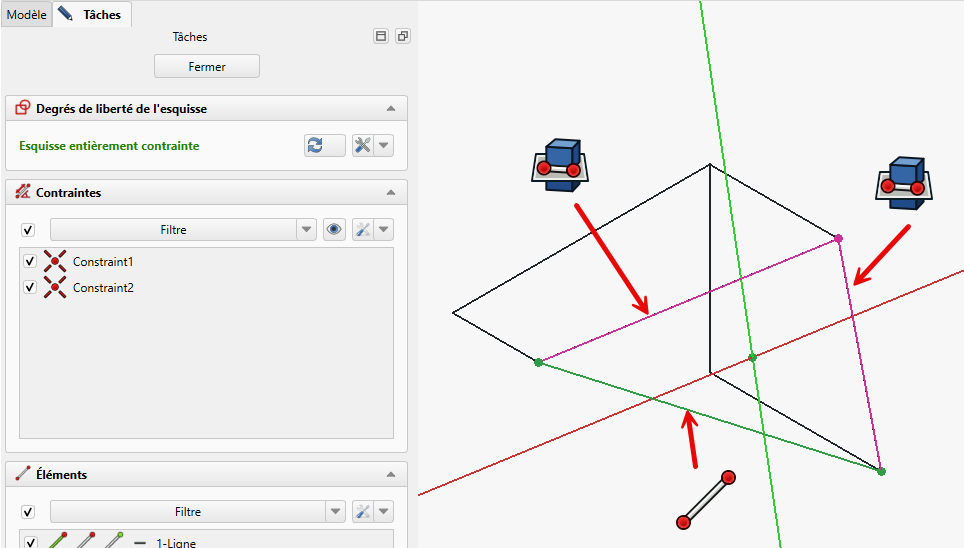

  • Sélectionner le plan de référence et créer l’esquisse ci-dessous Créer un esquisse constituée de deux géométries externes réelles issues de l’intersection Géométrie externe réelle issue de l’intersection et d’une ligne Créer une ligne :
Esquisse 6

Tâches à réaliserPocket ⚓

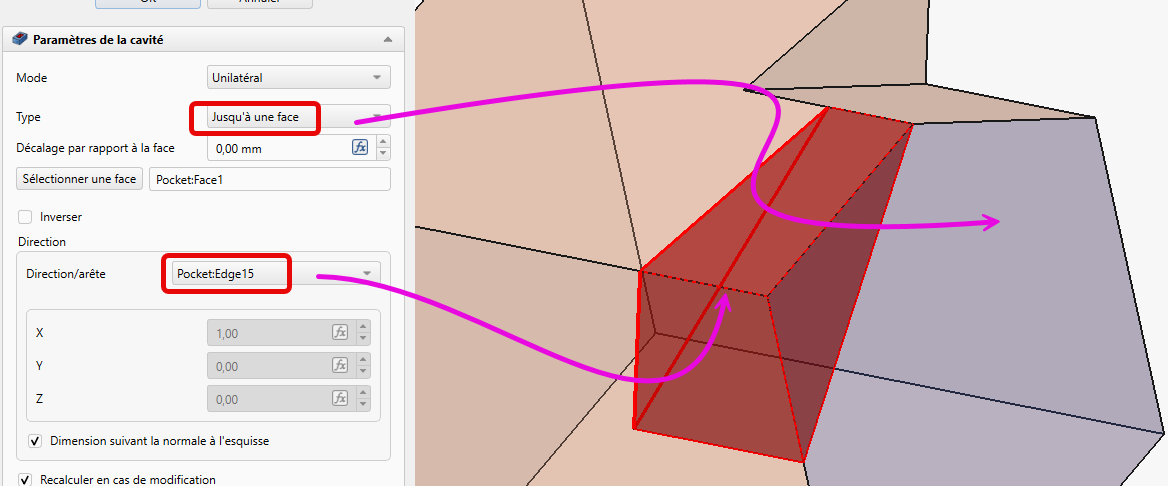

  • Sélectionner l’esquisse Sketch006 et appliquer la commande Cavité PartDesign Cavité en appliquant les paramètres ci-dessous
Création de la 2nde cavité

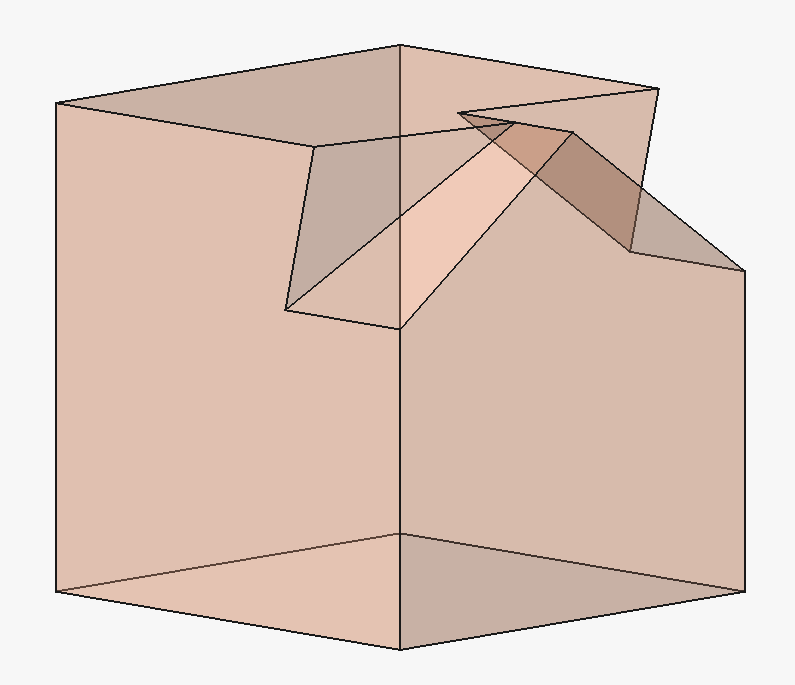

Nous avons réaliser le 1er enlèvement de matière sur la face arrière :

2nd enlèvement de matière
