Face Avant

Objectifs

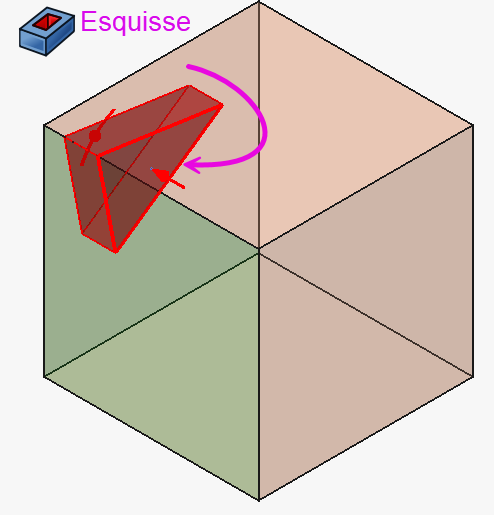

La première partie de l’assemblage va être réalisée à l’aide d’une cavité PartDesign Cavité avec direction personnalisée :

Premier enlèvement de matière

Tâches à réaliserSketch001 ⚓

  • Sélectionner la face du dessus et créer l’esquisse suivante ;

    Sketch001

Truc & astuceAide⚓

  • Créer deux géométries externes de construction issues de l’intersection Géométrie externe de construction issue de l’intersection ;

Tâches à réaliserSketch002 ⚓

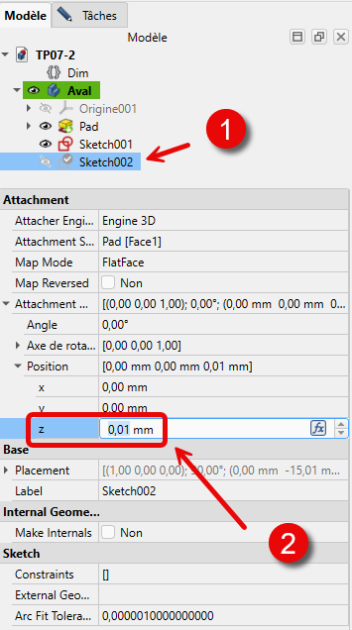

  • Sélectionner la face avant et créer une nouvelle Sketch002 ;

Sketch002

Truc & astuceAide⚓

  • Basculer en vue Isométrique Vue isométrique pour créer la géométrie externe de construction issue de l’intersection Géométrie externe de construction issue de l’intersectionet la géométrie externe de construction issue de la projection Géométrie externe de construction issue de la projection ;

  • Si nécessaire, revenir en Vue Avant Vue avant pour créer la polyligne Créer une polyligne ;

ObjectifsPlan de référence⚓

Nous allons créer un plan de référence qui contiendra l’esquisse Créer un esquisse qui servira à la création de la cavité PartDesign Cavité ;

Tâches à réaliserPlan de référence ⚓

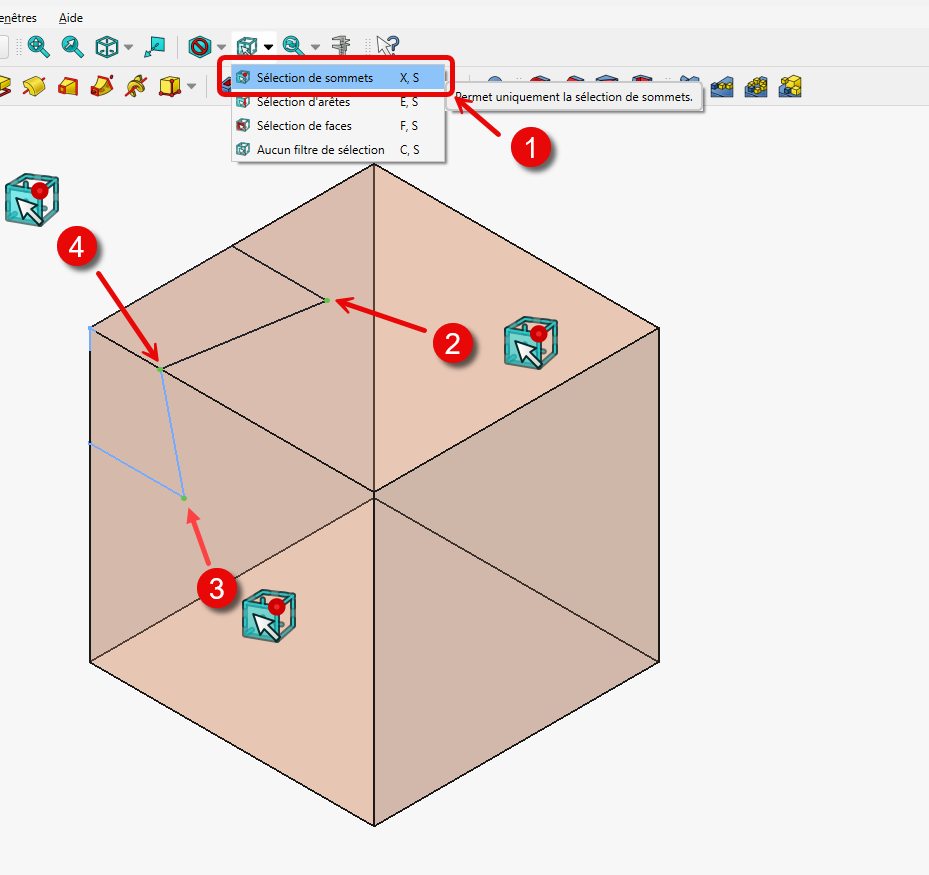

  • Cliquer sur le bouton Sélection de vertexW Sélection de sommets et sélectionner les 3 sommets en maintenant appuyée la touche Ctrl ( ⌘ sous Système d'exploitation Mac OS)

    Sélection des points pour le plan de référence

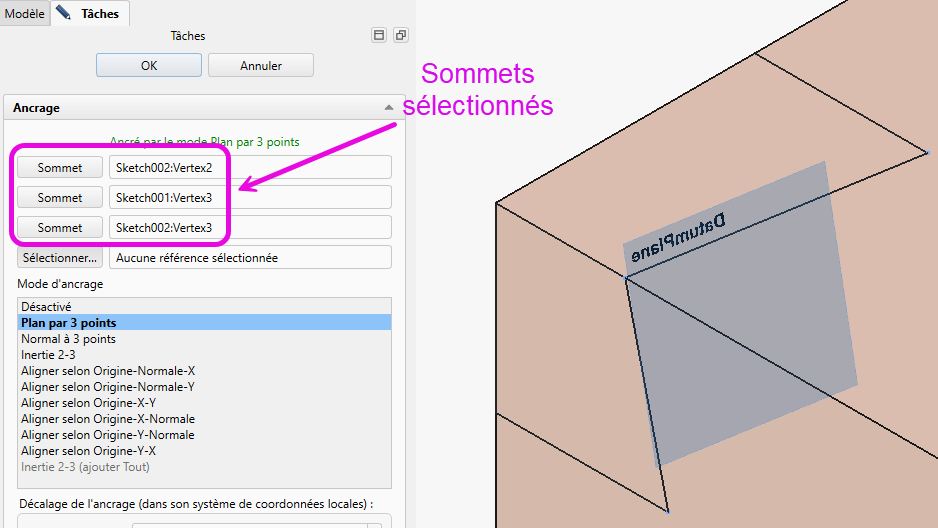

  • Créer le plan de référence Part Plan de référence :

    Création du plan de référence

Tâches à réaliserSketch003 ⚓

  • Dans l’onglet Modèle, masquer Pad Protrusion et DatumPlane Plan de référence ;

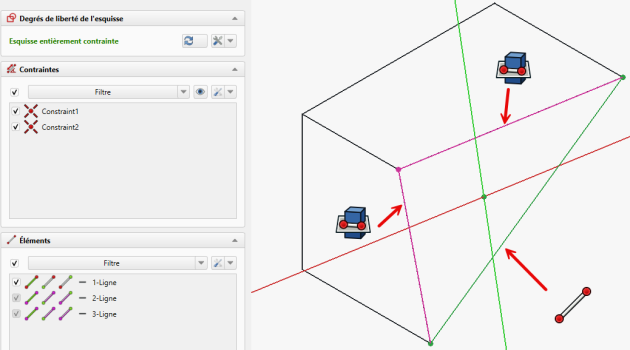

  • Sélectionner le plan de référence Plan de référence et créer l’esquisse ci-dessous Créer un esquisse constituée de deux géométries externes réelles issues de l’intersection Géométrie externe réelle issue de l’intersection et d’une ligne Créer une ligne :
Sketch003

Tâches à réaliserPocket ⚓

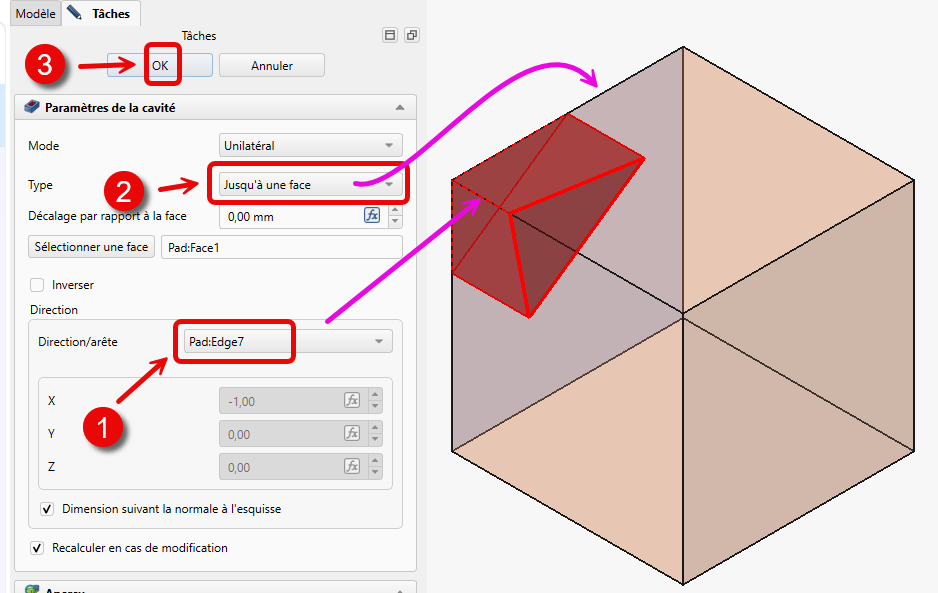

  • Sélectionner l’esquisse Sketch003 et appliquer la commande Cavité PartDesign Cavité en utilisant les paramètres ci-dessous :
Création de la 1ère cavité

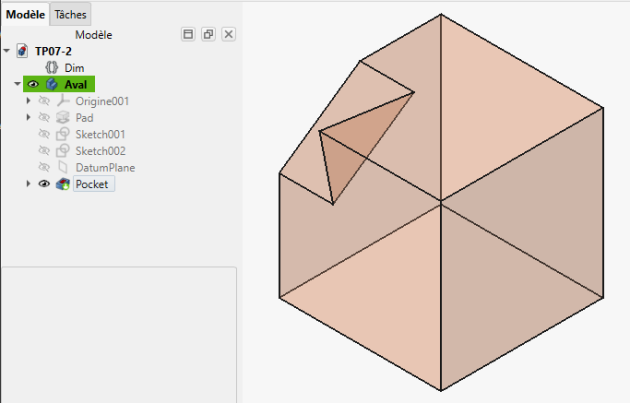

Nous avons réalisé le 1er enlèvement de matière sur la face avant :
