Création du balayage

Tâches à réaliserTâches à réaliser⚓

  • Créer la 1ère esquisse Créer un esquisse ci-dessous dans le plan YZ  que vous renommerez  Profil ;

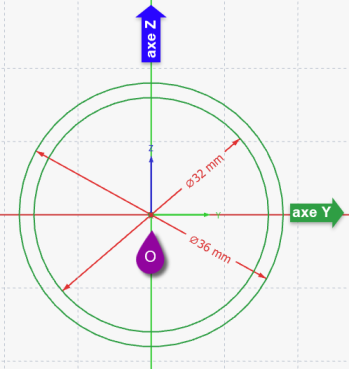

    Esquisse du profil

Truc & astuceAide :⚓

  • Utiliser la contrainte automatique de coïncidence Contrainte de coïncidence Point sur Point pour positionner le centre des cercles ;

Tâches à réaliserTâches à réaliser (suite)⚓

  • Créer une 2nde esquisse Créer un esquisse ci-dessous dans le plan XZ que vous renommerez  Chemin

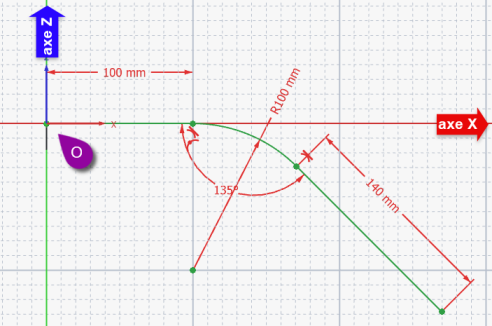

    Esquisse du chemin

Truc & astuceAide :⚓

  • Utiliser une polyligne Créer une polyligne et appuyer 3 fois sur la touche M pour créer l'arc tangent au 1er segment ;

Tâches à réaliserTâches à réaliser (suite)⚓

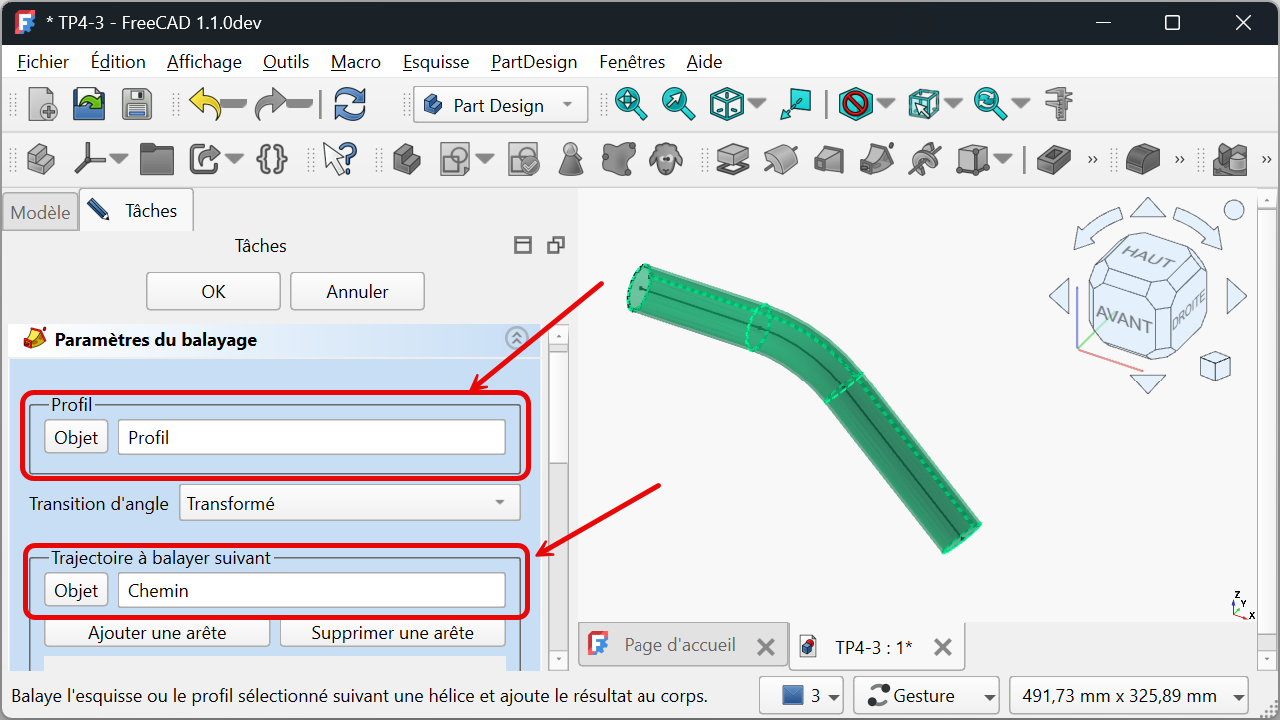

  • Créer un balayage Balayage additif avec le profil et le chemin correspondant aux esquisses créées ;

Truc & astuceAide :⚓

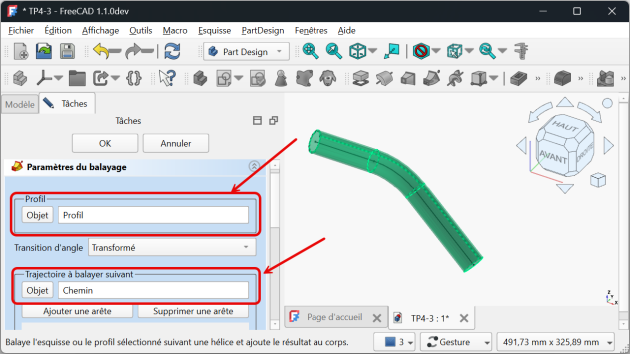

  • Appuyer sur la touche Ctrl (⌘ sous Système d'exploitation Mac OS), sélectionner le  Profil et le  Chemin puis cliquer sur la commande Balayage additif ;
