Créer la gravure

⚓

Tâches à réaliserTâche à réaliser⚓

  • Créer un nouveau document tuto12-2 dans FreeCAD ;

  • Importer le fichier importLogoFreeCADGravure.svg en sélectionnant l'option SVG as geometry ;

    Import du fichier svg
  • Dans l'atelier Draft Atelier Draft, sélectionner les 5 chemins et créer une esquisse à l'aide de la commande Draft Draft vers Esquisse ;

  • Masquer les 5 chemins ;

  • Dans l'atelier CAM Atelier CAM et créer une nouvelle tâche Tâche de l'atelier CAM ;

  • choisir l'esquisse  Sketch comme modèle ;

    Création du modèle

⚓

Tâches à réaliserTâche à réaliser⚓

  • Sélection l’onglet Configuration de la tâche Tâche de l'atelier CAM :

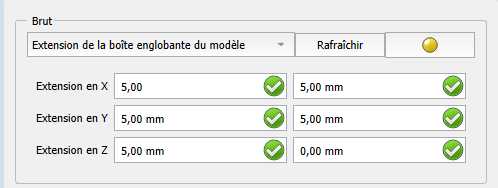

  • Définir le stock :

    Définition du stock

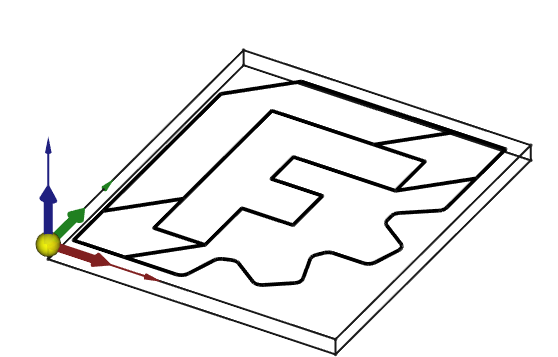

  • Définir l'origine :

    Définition de l’origine

ConseilPositionner la gravure⚓

  • Les extensions en X et en Y du stock permettent de positionner horizontalement la gravure ;

⚓

Tâches à réaliserTâche à réaliser⚓

  • Modifier l'élément SetupSheet pour fixer le pas de descente à OpToolDiameter/2  et modifier si nécessaire les hauteurs de dégagement, de sécurité et les vitesses d'avance rapide ;

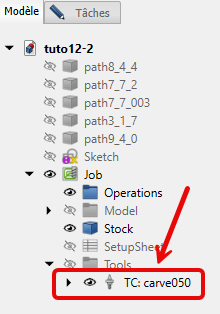

  • Ajouter l'outil carve050 créé précédemment comme outil par défaut et supprimer l'outil TC Default Tool ;

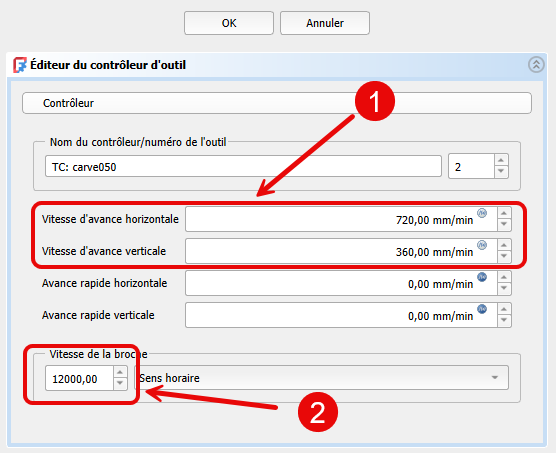

  • Fixer les propriétés mécaniques de l'outil ;

    Vitesses d’avance et de broche

⚓

Tâches à réaliserTâche à réaliser⚓

  • Sélectionner le modèle Model-Sketch et sélectionner la commande Gravure Gravure ;

  • Sélectionner l’onglet Hauteurs Hauteurs et saisir la hauteur de fin à l’aide de l’expression -Carve050.Diameter ;

    Profondeur de gravure

⚓

Tâches à réaliserTâche à réaliser⚓

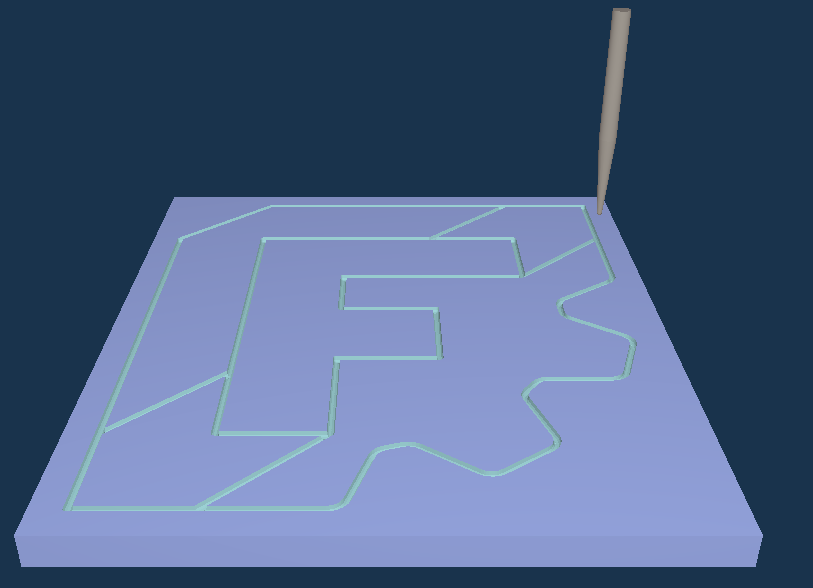

  • Simuler le parcours Simulateur GL ;

  • Sélectionner la tâche Tâche de l'atelier CAM dans l'onglet Modèle et cliquer sur le bouton Post-TraiterW Post-traiter pour créer le fichier G-Code ;
