Vue en coupe

Objectifs

Dans l’atelier TechDraw Atelier TechDraw, utiliser la commande :

Tâches à réaliserTâches à réaliser (suite)⚓

  • Sélectionner la vue de droite et créer la vue en coupe ci-dessous à l’aide de la commande Vue en coupe Insérer une vue en coupe ;

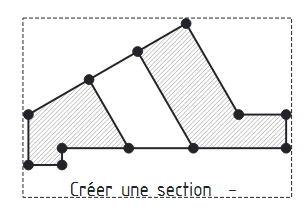

    Vue en coupe

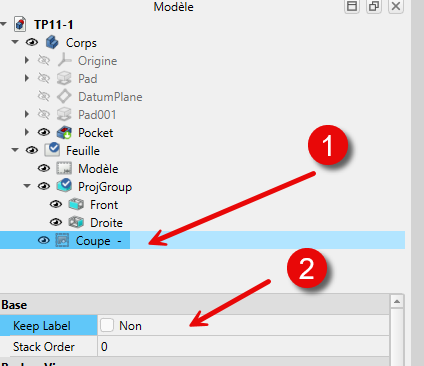

    => FreeCAD ajoute un objet Coupe dans l’arborescence du modèle ;

  • Sélection Coupe dans l’onglet et décocher Keep Label ;

  • Repositionner les vues ;

    Disposition des vues

Truc & astuce

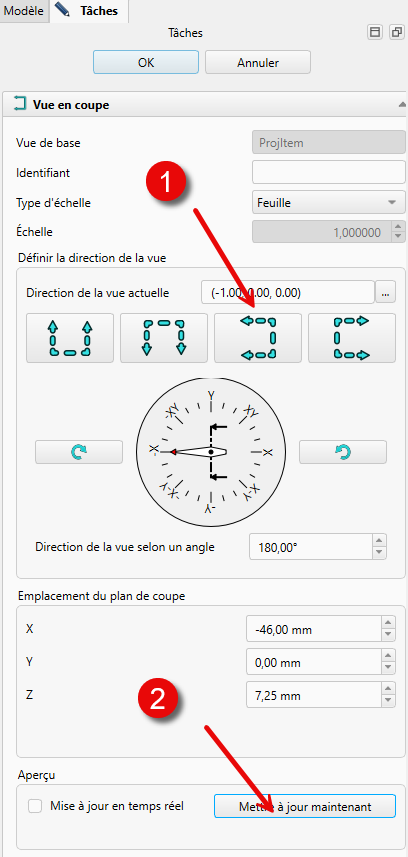

  • Sélectionner la direction de la vue ;

  • Cliquer sur le bouton Mettre à jour maintenant pour afficher la vue ;

    Paramètres de la vue en coupe
