Cotes & annotations

ObjectifsObjectifs⚓

Utiliser les commandes de l’atelier TechDraw Atelier TechDraw :

Tâches à réaliserTâches à réaliser⚓

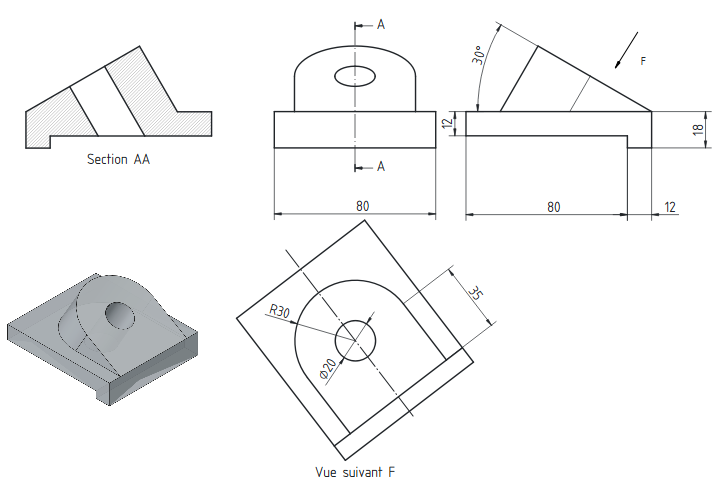

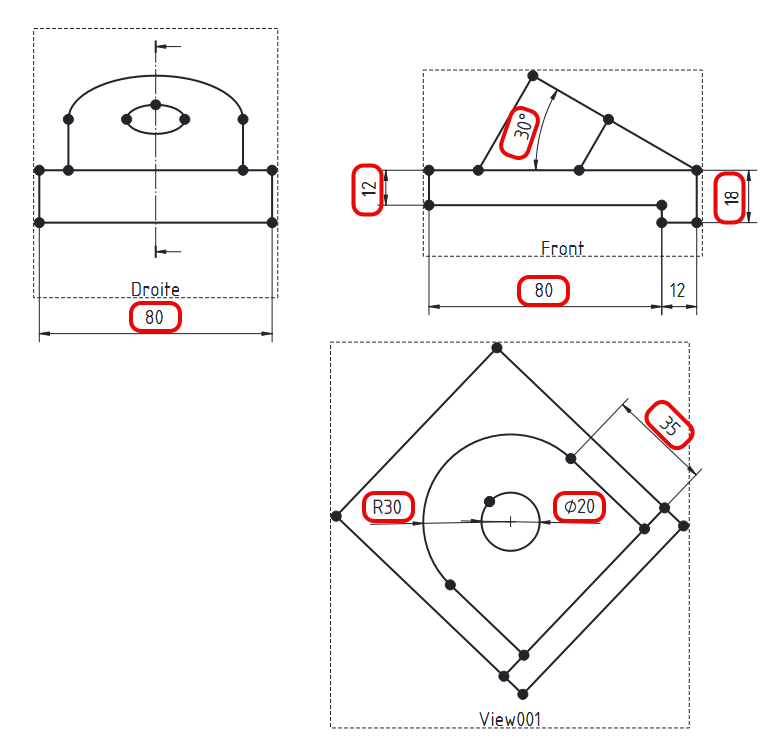

  • A l’aide de la commande Cote Insérer une cote, ajouter les cotes suivantes :

Truc & astuceÉviter la détection de surface⚓

Pour éviter la cotation de surface non désirée, placer provisoirement les cotes en dehors des cadres : vous pourrez les repositionner en fin de tâches ;

Tâches à réaliserTâches à réaliser⚓

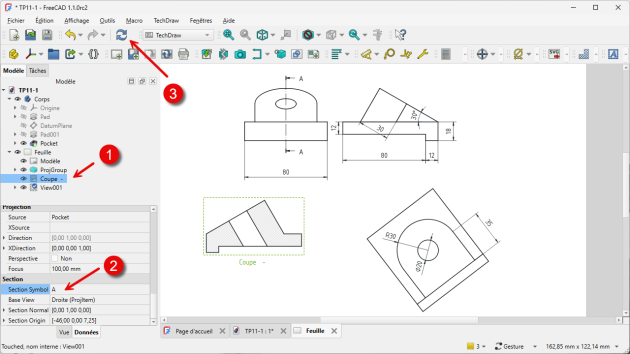

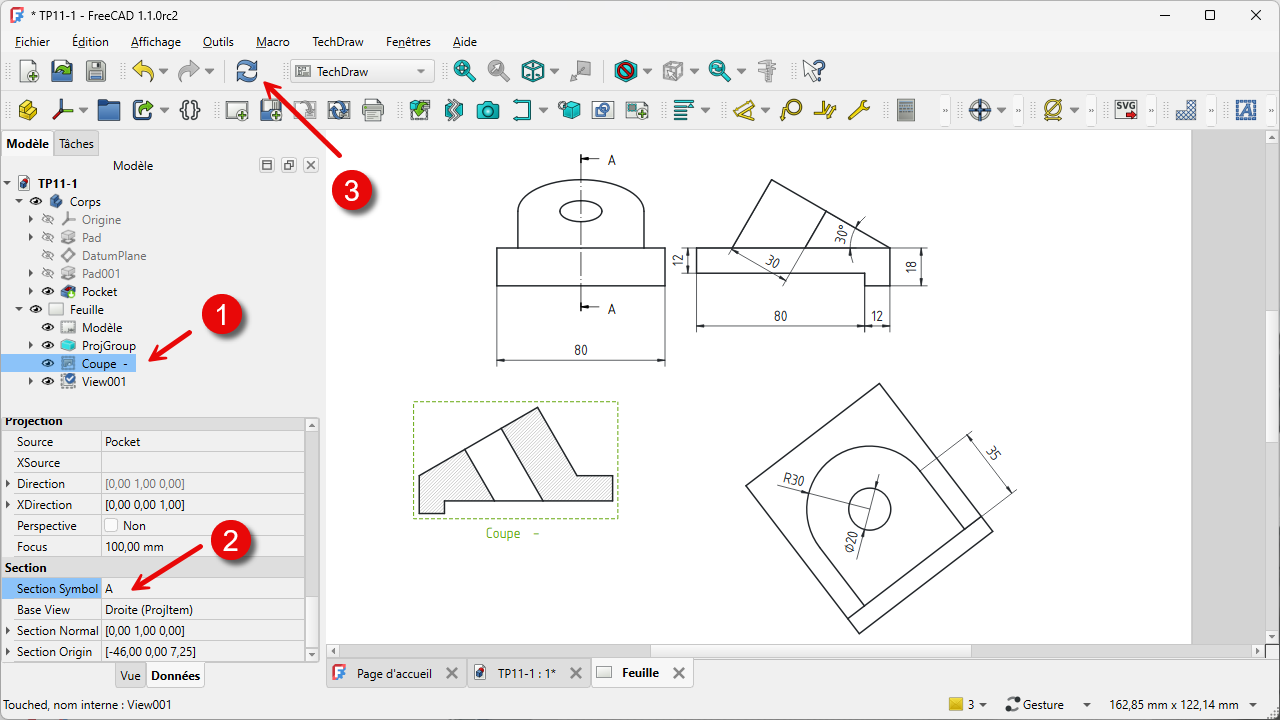

  • Ajouter la lettre A pour repérer la section :

Repère de section

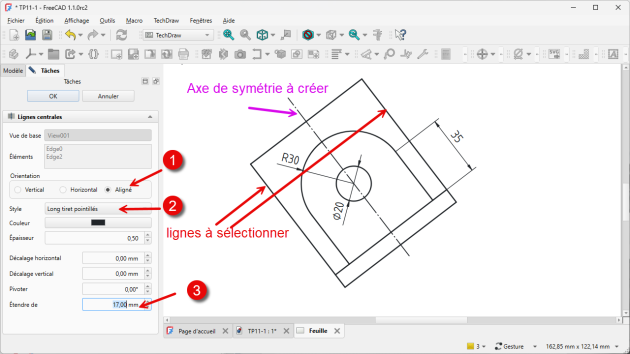

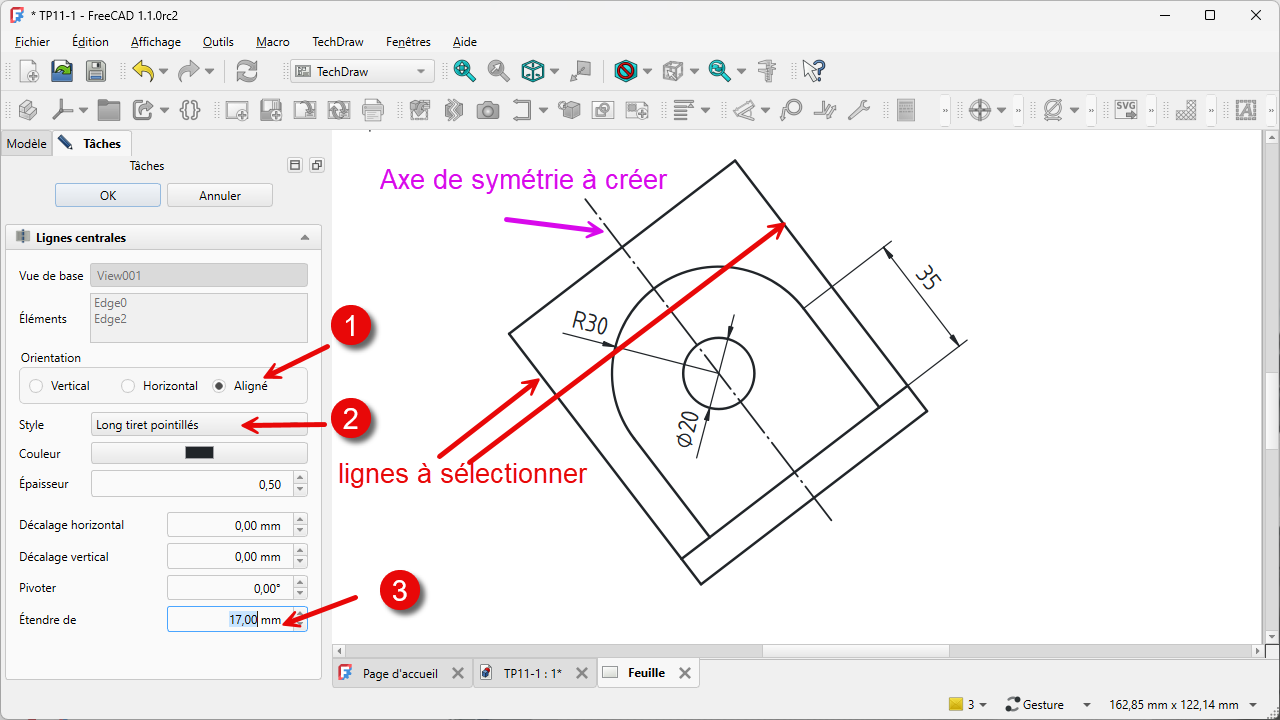

  • Ajouter un axe de symétrie a la vue suivant F à l’aide de la commande Ajouter une ligne centrale entre deux lignes :

    Axe de symétrie à créer

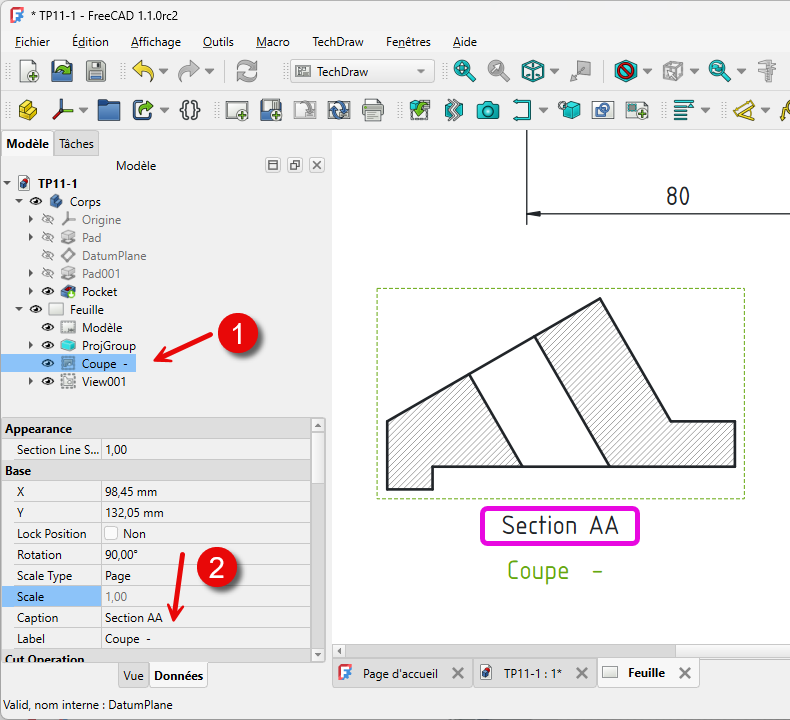

  • Ajouter une légende (caption) « Section AA » à la vue en coupe  ;

    Légende de la section

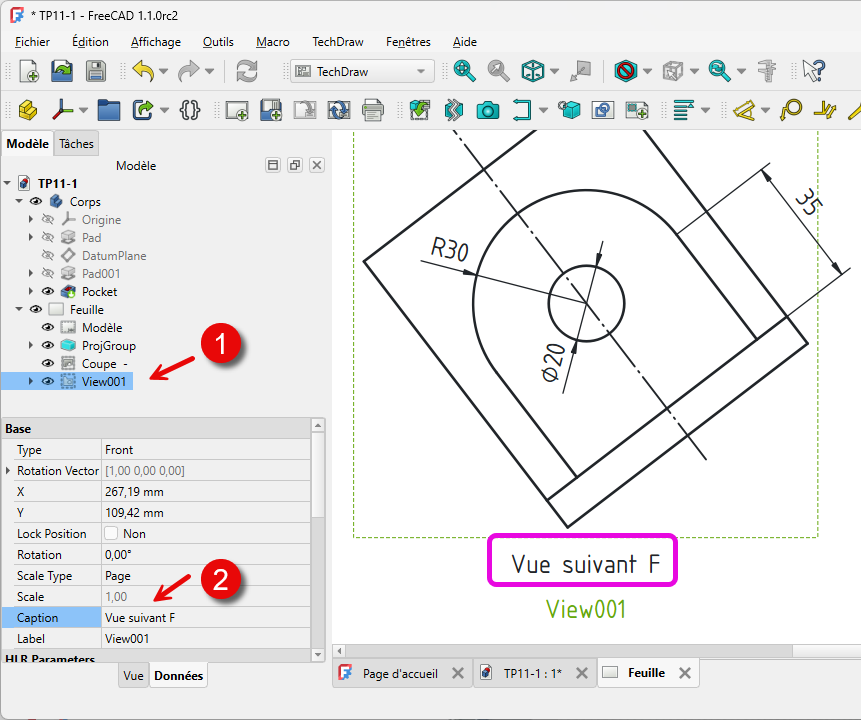

  • Ajouter une légende « Vue suivant F » à la vue projection du plan inclinée :

    Légende Vue suivant F

  • Ajouter une flèche montrant la direction de la projection de la vue oblique à l’aide de la commande Ligne de repère Ligne de Référence ;

  • Ajouter une annotation Annotation F près de la flèche ;

Truc & astuceAide⚓

Pour insérer la flèche montrant la direction de la projection de la vue suivant F :

  • Sélectionner la vue de face  ;

  • Cliquer sur la commande Ligne de repère Ajouter une ligne de repère à la vue ;

  • Cliquer sur le bouton choisir des points ;

  • Cliquer gauche pour saisir le premier point et double-cliquer gauche pour saisir le deuxième point de la flèche et clôturer la saisie ;

  • Sélection Aucun pour le symbole de début et Flèche remplie pour le symbole de fin ;

  • Valider
