Parcours guidé FreeCAD 26.3

Sélectionner l'atelier Draft  ;

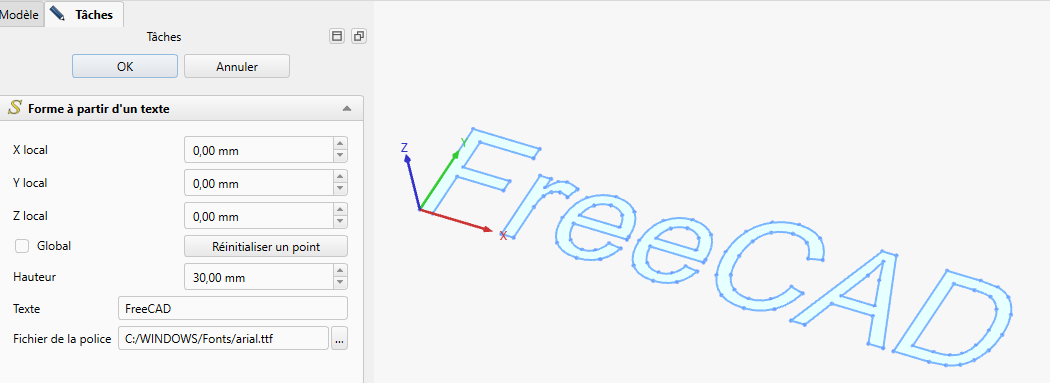

Sélectionner la commande Forme à partir d’un texte et compléter le formulaire comme ci-dessous :

Sélectionner l'atelier CAM et créer une tâche  ;

• choisir la forme de texte S Shapestring comme modèle ;

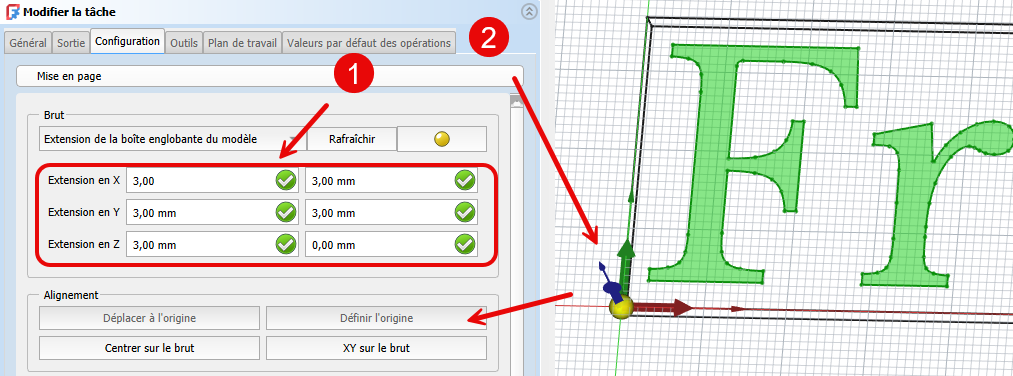

Définir le stock et l’origine :

Modifier l'élément SetupSheet pour fixer le pas de descente à OpToolDiameter/2  et modifier si nécessaire les hauteurs de dégagement, de sécurité et les vitesses d'avance rapide ;

Ajouter l'outil vcarve60-317 créé précédemment comme outil par défaut ;

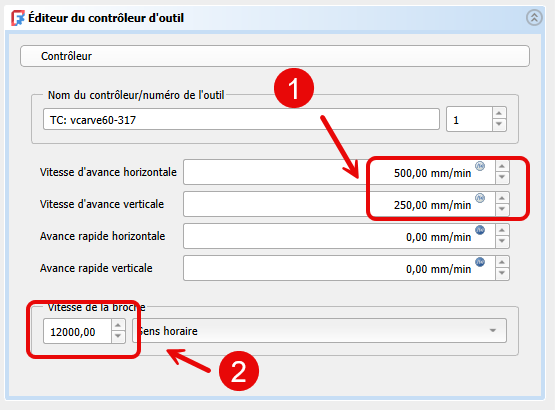

Fixer les propriétés mécaniques de l'outil ;

Sélectionner le modèle Model-ShapeString et sélectionner la commande Gravure en V  ;

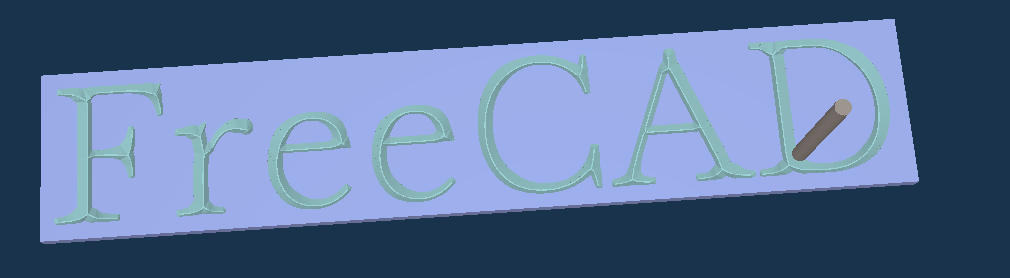

Simuler le parcours en cliquant sur le  ;

Sélectionner la tâche dans l'onglet Modèle et cliquer sur le bouton Post-Traiter^W  pour créer le fichier G-Code ;
