Surfaçage

ObjectifsObjectif⚓

Tâches à réaliserTâches à réaliser⚓

  • Sélectionner la face supérieure du clone et sélectionner la commande Surfaçage Surfaçage ;

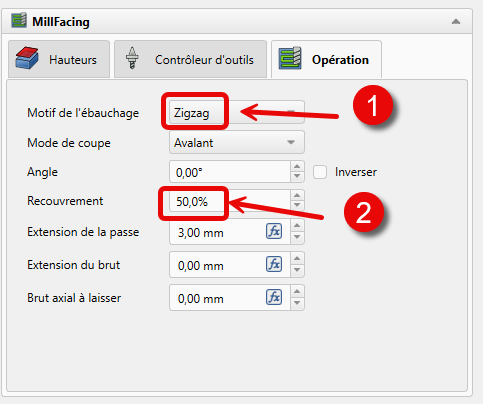

  • Section Opération, saisir un motif Zigzag, un pourcentage de recouvrement de 50 ;

    Paramètres du surfaçage

  • Valider

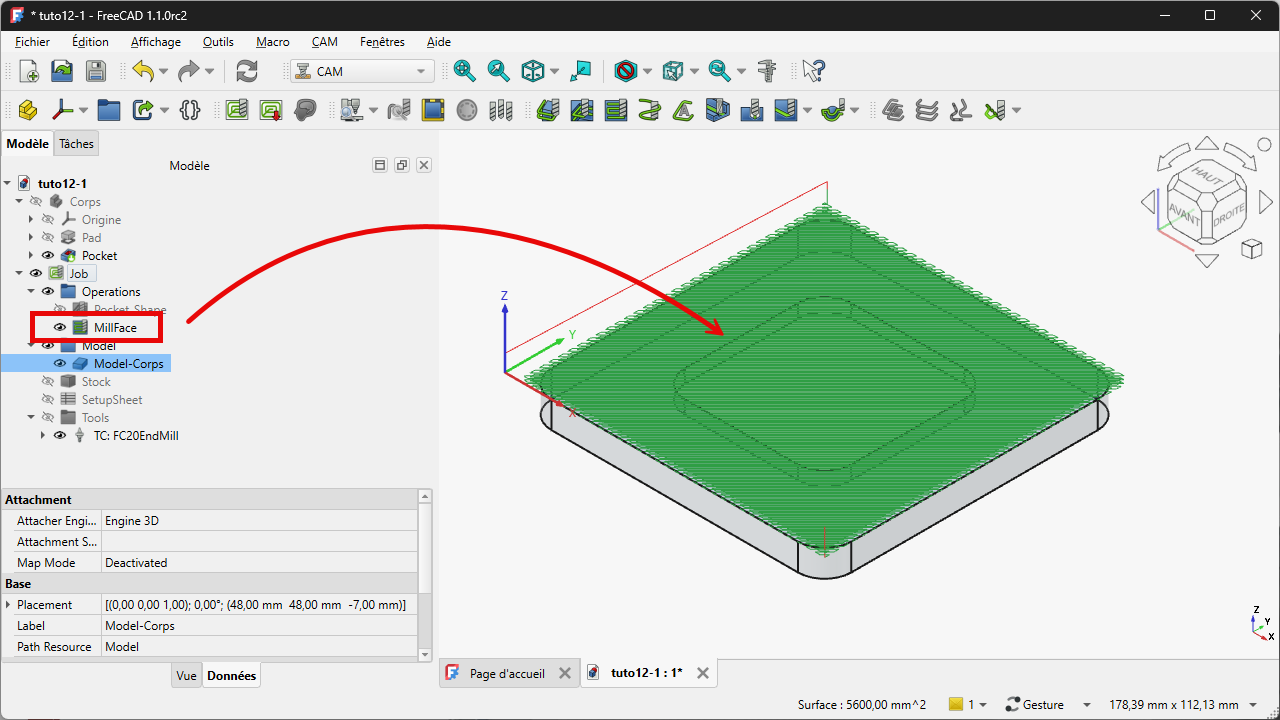

    Surfacage

FreeCAD a ajouté un élément Surfaçage MillFace dans le sous-dossier Dossier Operations de Tâche de l'atelier CAM Job ;

Remarque

Motif

Trajectoire

Avantages / Inconvénients

Utilisation

Zigzag

L'outil fait des lignes parallèles en aller-retour

peu de déplacements à vide ;

rapide mais alterne coupe en avalant et coupe en opposition

Choix le plus courant

Bidirectionnel

Organise les passes pour que le mode de coupe choisi soit conservé

conserver l'usinage avalant sur toutes les passes.

Plus long mais coupe régulière

Directionnel

lignes + contour

marques laissées par la fraise sont orientées dans une direction précise

Très utile pour contrôler la finition.

Spirale

fraise suit un parcours continu

limiter les changements brusques de direction.
