Parcours guidé FreeCAD 1.0.2 -

Si nécessaire, ouvrir xxtuto2 dans FreeCAD et afficher l'esquisse  Sketch dans l'atelier Sketcher  ;

Sélectionner la commande contrainte Dimension , puis cliquer gauche sur la ligne inclinée et déplacer le pointeur de la souris suivant le sens de la flèche bleue ci-dessouset vérifier que vous pouvez saisir au choix :

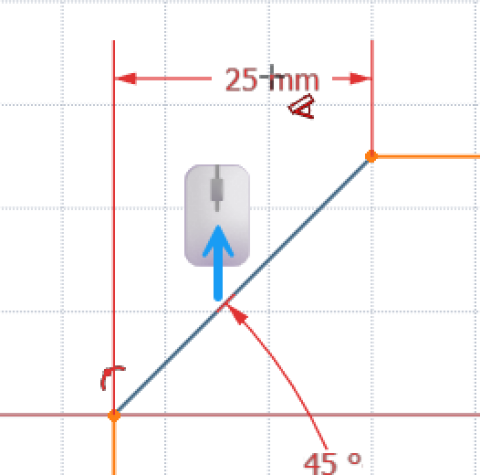

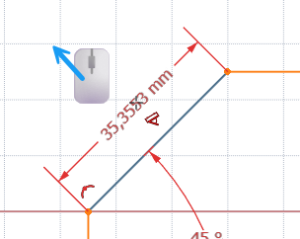

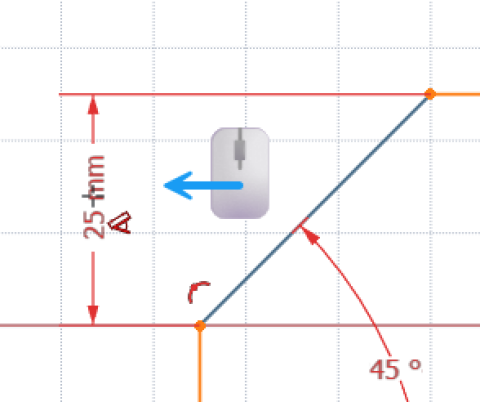

Longueur de la ligne	Longueur horizontale	Longueur verticale

Appuyer deux fois sur la touche Échap pour annuler la commande en cours ;

Sélectionner à nouveau la commande , puis cliquer gauche sur l'arc de cercle et appuyer plusieurs fois sur la touche M : vérifier que vous pouvez saisir au choix :

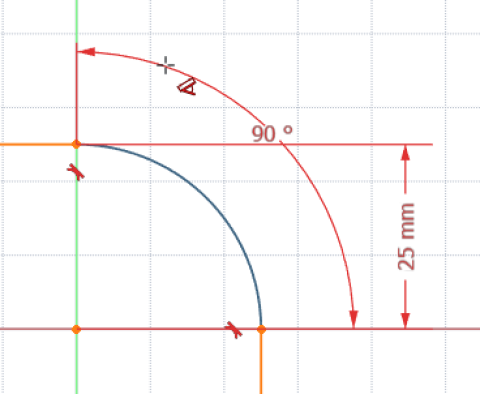

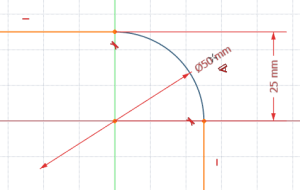

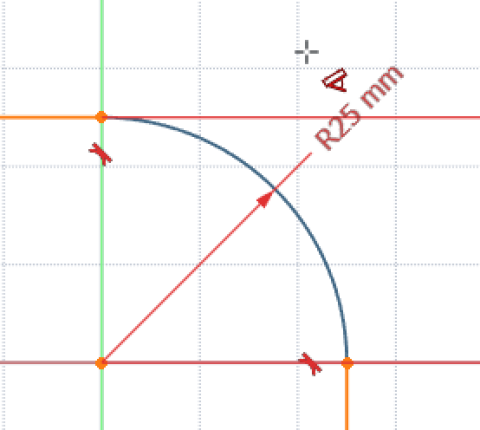

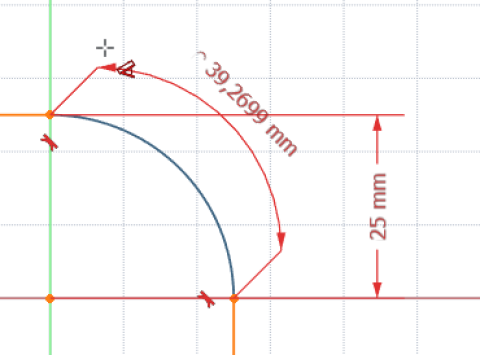

Angle	Longueur de l'arc	Rayon de l'arc	Diamètre de l'arc

Appuyer deux fois sur la touche Échap pour annuler la commande en cours ;

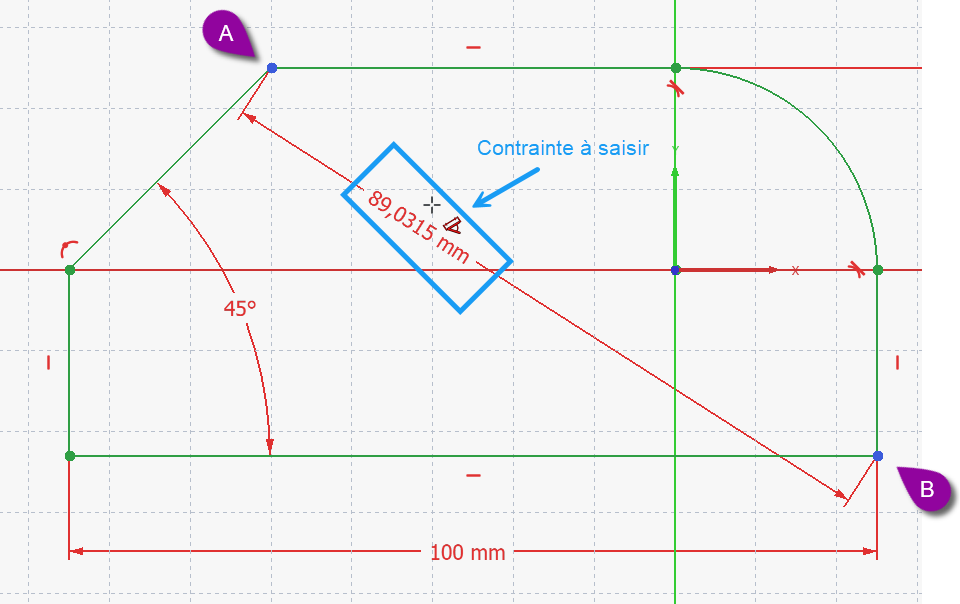

Saisir la contrainte dimensionnelle de 90 mm entre les deux points A et B ci-dessous :

Annuler cette dernière action à l’aide du raccourci clavier Ctrl Z( ou ⌘ Z sous ) ;
