Géométries & contraintes

Objectifs

  • Identifier les principales commandes de l'atelier Sketcher Atelier Sketcher permettant de créer des géométries et de les contraindre ;

Tâches à réaliserTâches à réaliser⚓

  • Dans FreeCAD, si nécessaire, refermer les documents ouverts précédemment ;

  • Télécharger le fichier tuto2.FCStd sur votre ordinateur ;

  • Ouvrir ce document tuto2.FCStd dans FreeCAD ;

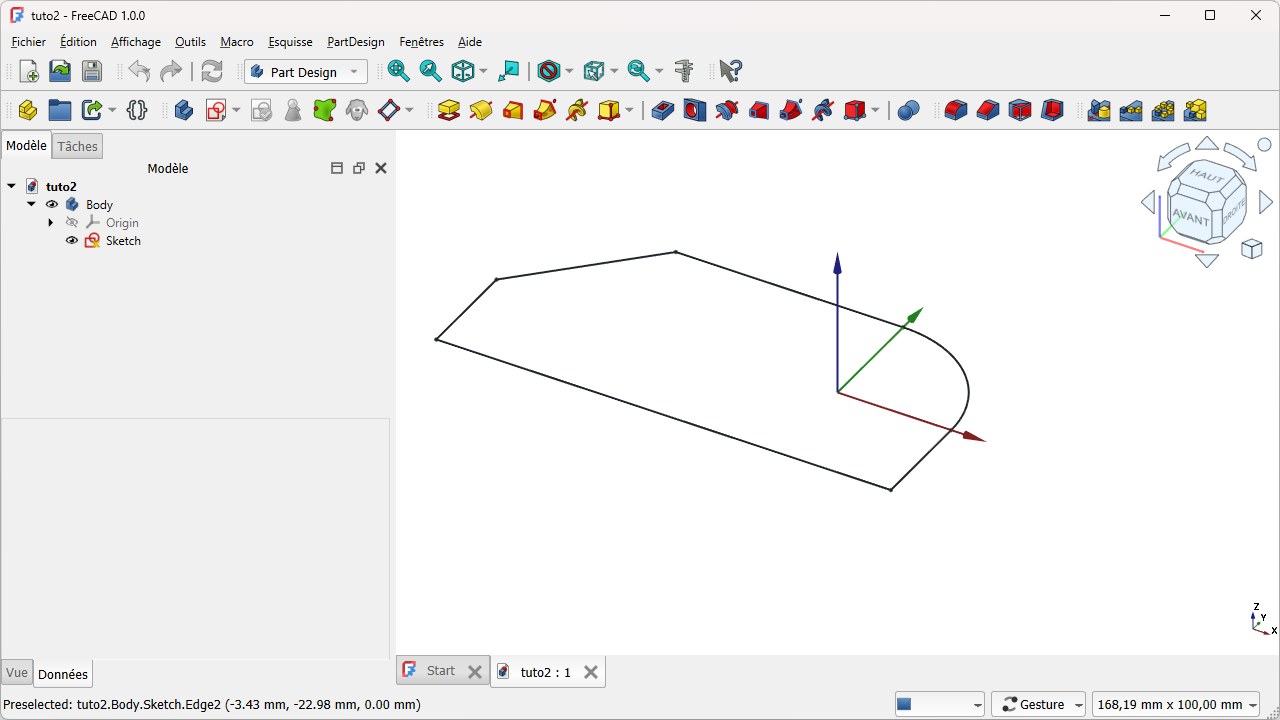

    Document tuto2

  • Enregistrer ce document sous le nom xxtuto2.FCStd, xx représentant vos initiales, à l'aide de la commande Fichier → Enregistrer Sous… ;

  • Sélectionner l'onglet Modèle de la vue combinée ;

  • Double-cliquer sur l'élément  Sketch pour l'afficher dans l'atelier Sketcher Atelier Sketcher ;

Esquisse Sketch dans Body

  • A l'aide de la capture d'écran ci-dessous, identifier les principaux éléments relatifs aux géométries et aux contraintes de l'atelier Sketcher Atelier Sketcher ;

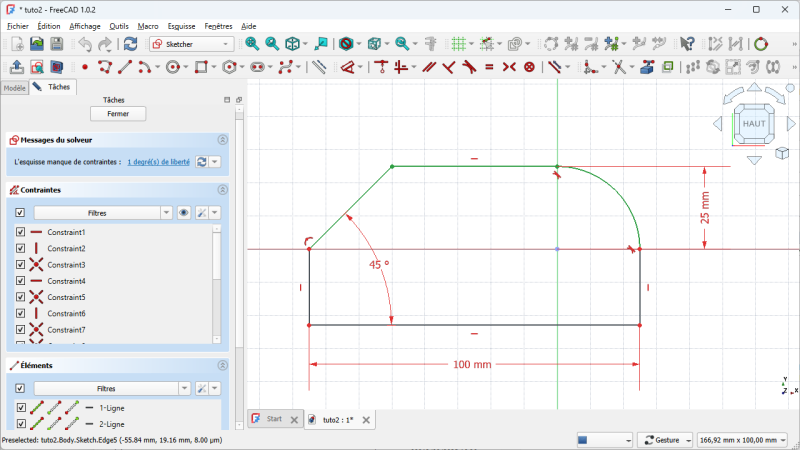

ÉcranInterface de l'atelier Sketcher⚓

  1. Géométries d'esquisse⚓

    Barre d’outils permettant d’ajouter des géométries à l’esquisse : Sketcher PointPoint, Créer une polyligne Polyligne, Créer une ligne Ligne, Créer un arc Arc, Créer un cercle Cercle, Créer un rectangle Rectangle, Triangle Triangle, Sketcher Contour oblong Trou oblong, Créer une B-Spline B-Spline ;

  2. Contrainte Dimension⚓

    Bouton déroulant permettant d’ajouter des contraintes dimensionnelles ;

    AttentionSi vous ne voyez pas le bouton  :⚓

    • Sélectionner la commande Édition → Préférences puis la rubrique Sketcher Atelier Sketcher → Général et vérifier que les contraintes de dimensionnement est réglée à Outil unique ;

      Réglage des contraintes des dimensions

  3. Contraintes géométriques⚓

    Barre d’outils permettant d’ajouter des contraintes géométriques  : Contrainte de coincidence Coïncidence, Contrainte horizontale / verticale Horizontale / Verticale, Sketcher Contrainte parallèle Parallèle, Sketcher Contrainte perpendiculaire Perpendiculaire, Contrainte d'égalité Égalité, Contrainte de tangente Tangence, Contrainte de symétrie Symétrie, Contrainte de blocage Blocage ;

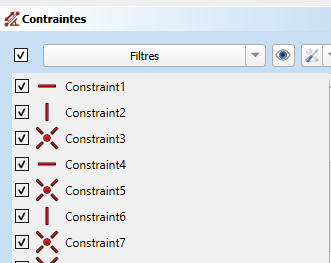

  4. Panneau Contraintes⚓

    Liste des contraintes saisies dans l'esquisse : le menu contextuel (clic droit) permet notamment de supprimer une contrainte ;

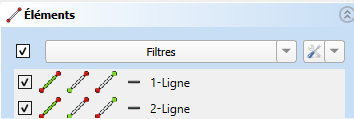

  5. Panneau Éléments⚓

    Liste des géométries de l'esquisse : le menu contextuel (clic droit) permet notamment de supprimer une géométrie ;
