Jeu de variables
Concept - Varset⚓
La commande Varset
permet de créer un ensemble de variables qui pourront être utilisées dans des expressions pour définir des dimensions dans une esquisse ou l’application de fonction paramétrique. Toute modification d’une variable se répercutera dans la modélisation du solide.
Réglementaire - Principaux type de variables⚓
Propriété FreeCAD | Type | Unité par défaut | Remarque |
|---|---|---|---|
App::PropertyAngle | Angle | ° | |
App::PropertyBool | Booléen | True / False | |
App::PropertyDistance | Distance | mm | |
App::PropertyLength | Longueur | mm | ne peut être négatif |
App::PropertyInteger | Entier | ||
App::PropertyFloat | Décimal | ||
App::PropertyString | Chaînes de caractères |
Conseil -
Si vous avez un très nombre de variables à définir ou si vous avez des calculs à effectuer sur ces variables avant leur utilisation il est préférable d’utiliser des feuilles de calcul : cf.
Atelier Spreadsheet ;
Tâches à réaliser - Tâches à réaliser⚓
Sélectionner la commande Créer un jeu de variables
et créer le jeu suivant :

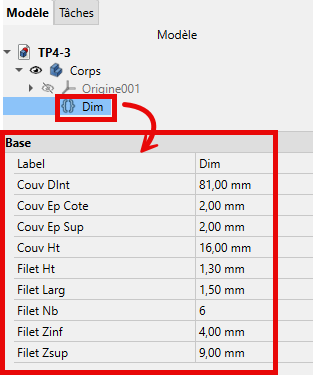

Jeu de variables à saisir Renommer ce jeu de variables
Dim
Nom | Type | Valeur | Label |
|---|---|---|---|
CouvDint | Longueur | 81 mm | Couv Dint |
CouvEpCote | Longueur | 2 mm | Couv Ep Cote |
CouvEpSup | Longueur | 2 mm | Couv Ep Sup |
CouvHt | Longueur | 16 mm | Couv Ht |
FiletHt | Longueur | 1.3 mm | Filet Ht |
FiletLarg | Longueur | 1.5 mm | Filet Larg |
FiletNb | Entier | 6 | Filet Nb |
FiletZinf | Longueur | 4 mm | Filet Zinf |
FiletZsup | Longueur | 9 mm | Filet Zsup |
Truc & astuce - Nom des variables⚓
FreeCAD détecte la convention UpperCamelCaseW pour l’affichage des noms de variable, par exemple « CouvEpSup » s’affichera « Couv Ep Sup » dans l’éditeur de propriétés :
la variable est saisie en minuscule,
l’utilisation d’une majuscule dans le nom de la variable marque le début d’un mot : FreeCAD ajoute un espace pour l’affichage ;
Attention - Type de variable⚓
Toutes les variables sont des longueurs (App::PropertyLength) sauf FiletNb (App::PropertyInteger) ;
