1er lissage soustractif

⚓

Tâches à réaliser

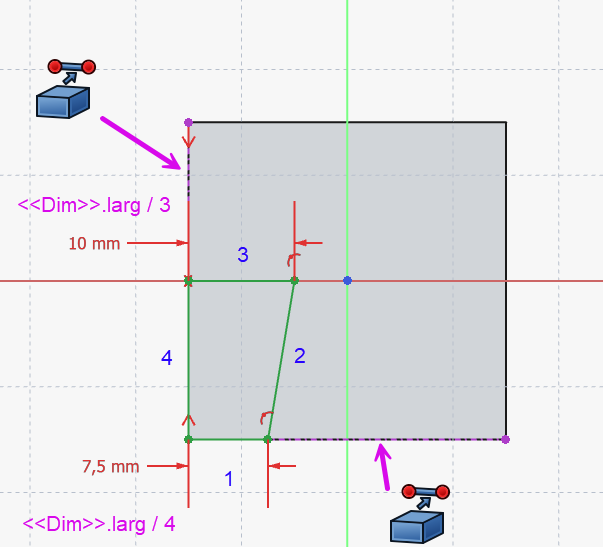

  • Sélectionner la face du dessus et créer l’esquisse suivante ;

Sketch002

⚓

AttentionUtilisation du lissage soustractif entre 2 esquisses⚓

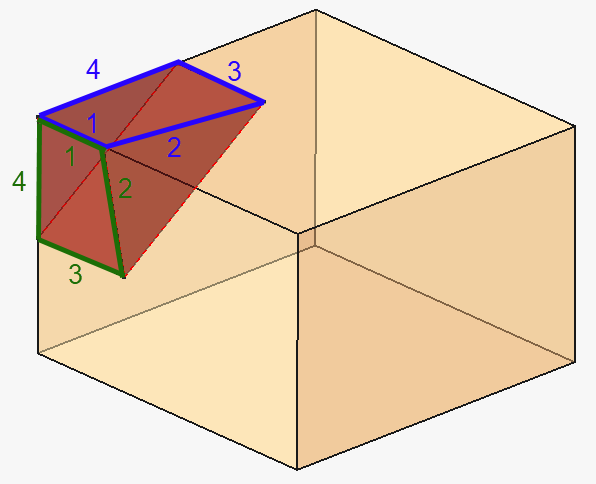

L’ordre de création des géométries doit être le même pour les deux esquisses :

Ordre de création des géométries

Tâches à réaliser

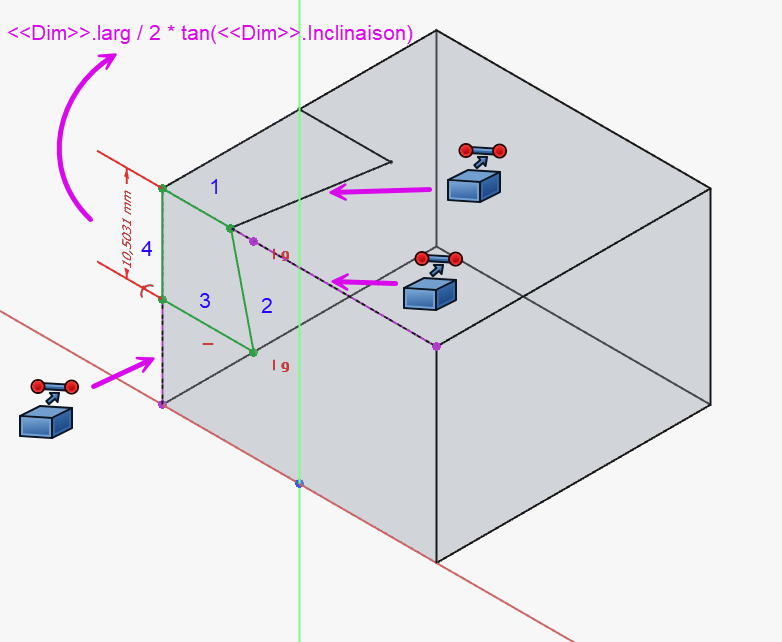

  • Sélectionner la face avant et créer l’esquisse suivante ;

Sketch003

Truc & astuceAide⚓

  • Pour créer les géométries externes, basculer en Vue isométrique Vue isométrique ;

  • Pour créer la polyligne, revenir en Vue avant Vue avant ;

⚓

Tâches à réaliserLissage soustractif⚓

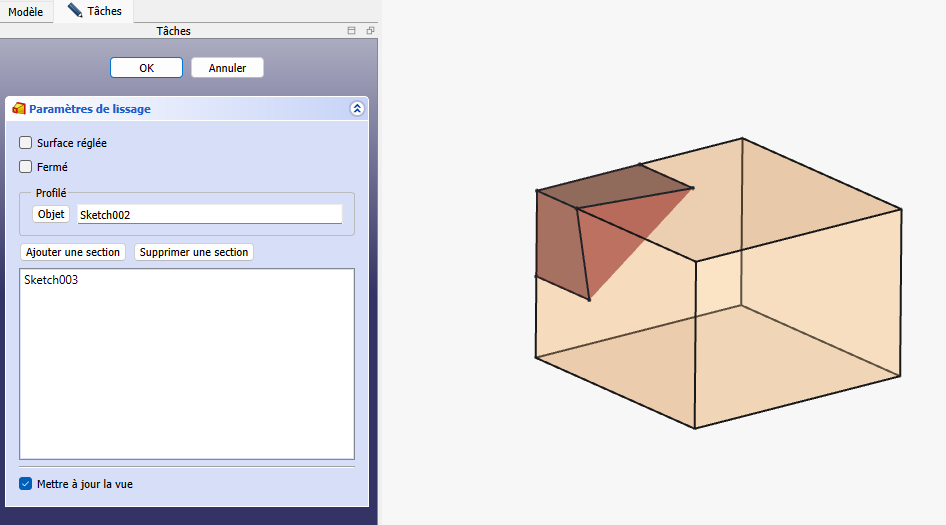

Sélectionner les deux esquisses  Sketch002 et  Sketch003 et appliquer la commande Lissage soustractif Lissage soustractif ;
