Contraintes automatiques

ObjectifsObjectifs :⚓

  • Comprendre le fonctionnement et l'intérêt du réglage Contraintes automatiques de l'atelier Sketcher Atelier Sketcher ;

  • Identifier les icônes associées au pointeur de la souris lors de la création d'éléments géométriques ;

  • Créer une polyligneW Créer une polyligne ;

  • Créer un arcW Créer un arc.

ConceptContrainte automatique⚓

Dans l'atelier Sketcher Atelier Sketcher, le bouton déroulant du panneau Contraintes permet d'activer / désactiver le réglage Contraintes automatiques ; Lorsque Contraintes automatiques est coché, lors de la création de nouveaux éléments géométriques (lignes, cercles…), certaines contraintes (ligne horizontale, ligne verticale, coïncidence, points sur objet…) seront ajoutées automatiquement.

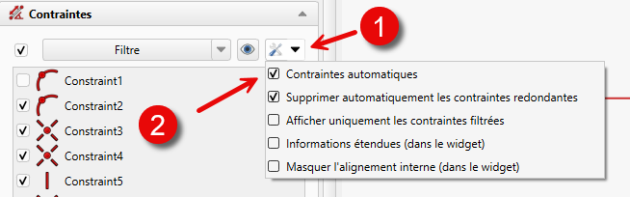

Contraintes automatiques activées

Attention

Lorsque Contraintes automatiques est coché, lors de la création d'un nouvel élément géométrique, avant de cliquer pour définir un point, apparaîtront en rouge le (ou les) symbole(s) de contrainte automatique ;

RéglementaireA retenir :⚓

Tableau des principales contraintes automatiques

Icones

Contraintes automatiques

Contrainte de coïncidence Point sur Point
Contrainte de coïncidence Point sur Point

Le point créé coïncidera avec le point existant

Contrainte de coïncidence Point sur Objet
Contrainte de coïncidence Point sur Objet

Le point créé appartiendra à la ligne, cercle, arc existant.

Contrainte horizontale
Contrainte horizontale

Le point créé fera que la ligne ainsi créée sera horizontale

Contrainte verticale
Contrainte verticale

Le point créé fera que la ligne ainsi créée sera verticale

Tâches à réaliserTâches à réaliser⚓

  • Dans FreeCAD, si nécessaire, refermer les documents ouverts précédemment ;

  • Télécharger et enregistrer le fichier tuto3.FCStd  sur votre ordinateur ;

  • Ouvrir ce document tuto3.FCStd dans FreeCAD ;

  • Sélectionner l'onglet Modèle de la vue combinée ;

  • Enregistrer ce document sous le nom xxtuto3.FCStd, xx représentant vos initiales, à l'aide de la commande Fichier → Enregistrer Sous… ;

  • Double-cliquer sur l'élément  Sketch pour l'afficher dans l'atelier Atelier Sketcher Sketcher ;

    Esquisse Sketch contenu dans Corps

ConseilExplications :⚓

  • L'esquisse  Sketch contient uniquement des lignes et points de construction, notamment 5 points notés A B C D E sur la figure ci-dessous :

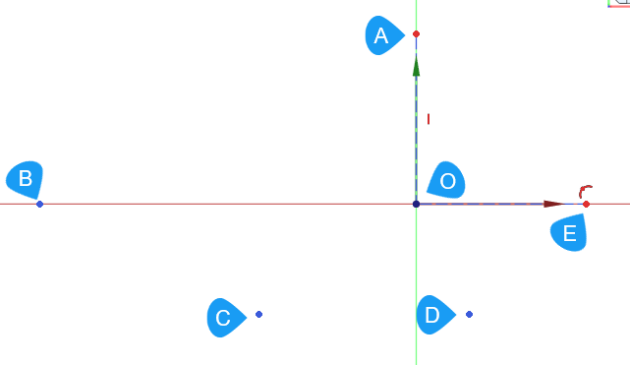

Contenu initial de l'esquisse

  • Nous allons construire l'esquisse ci-dessous constituée d'une polyligne Créer une polyligne ABCDE et d'un arc Créer un arc EA, une première fois avec le mode Contraintes automatiques désactivées, puis une seconde fois avec le mode Contraintes automatiques activées ;

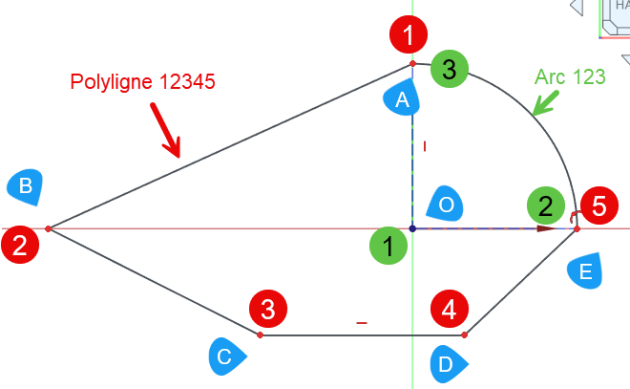

    Esquisse complète à créer

⚓

Tâches à réaliserTâches à réaliser⚓

  • Si nécessaire, ouvrir l'esquisse  Sketch du document xxtuto3 dans l'atelier Atelier Sketcher Sketcher ;

  • Cliquer sur le bouton déroulant du panneau Contraintes et décocher Contraintes automatiques ;

    Contraintes automatiques désactivées

  • Créer une polyligne Créer une polyligne joignant les points A, B, C, D, E, ; (Cliquer droit une fois pour arrêter la polyligne puis une seconde fois pour sortir de la commande Polyligne Créer une polyligne) ;

  • Créer un arc Créer un arc en cliquant successivement les points O, E, A ; (Cliquer droit pour sortir de la commande Arc Créer un arc) ;

  • Quel est le message du solveur ?

  • Essayer de déplacer l'arc de cercle, puis la polyligne : conclusions.

ConseilSi vous déplacez l'arc ou la polyligne, vous constatez :⚓

  • l'arc n'est pas accroché à la polyligne ;

  • tous les segments de la polyligne peuvent se déplacer sans contraintes ;

  • idem pour l'arc ;

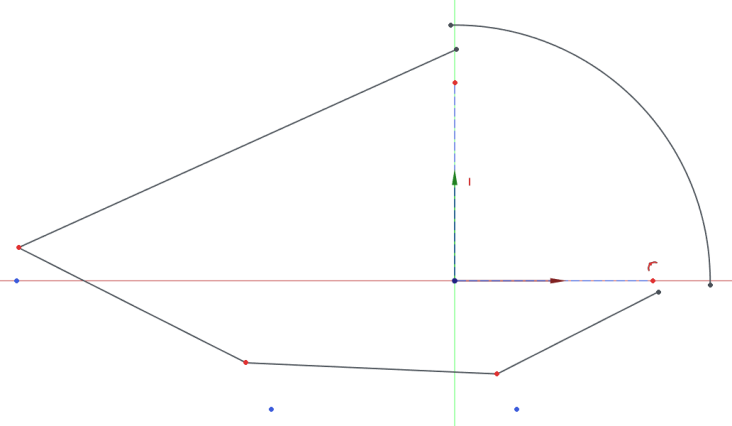

Esquisse non fermée

⚓

Tâches à réaliserTâches à réaliser⚓

  • Appuyer plusieurs fois sur CTRL Z (⌘ Z sous Système d'exploitation Mac OS) pour revenir à l'état initial ;

  • Cliquer sur le bouton déroulant du panneau Contraintes et cocher Contraintes automatiques ;

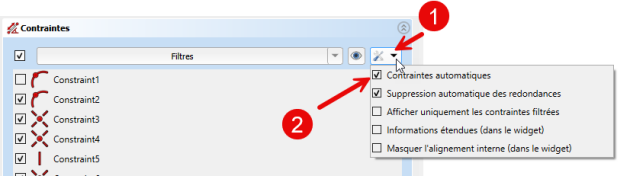

    Contraintes automatiques activées

  • Créer la polyligne Créer une polyligne joignant les points A, B, C, D, E,  en observant attentivement le pointeur de la souris lors de la création de la polyligne : la contrainte de coïncidence Contrainte de coïncidence Point sur Point doit apparaitre à chaque fois ;

  • Cliquer droit deux fois pour arrêter la polyligne et sortir de la commande Polyligne Créer une polyligne ;

  • Créer l’arc Créer un arc en cliquant successivement les points O, E, A en observant attentivement le pointeur de la souris lors de la création de l'arc : la contrainte de coïncidence Contrainte de coïncidence Point sur Point doit apparaitre à chaque fois ;

  • Cliquer droit pour sortir de la commande Arc Créer un arc ;

  • Quel est le message du solveur ?

  • Essayer de déplacer l'arc de cercle, puis la polyligne : conclusions.

ConseilSi vous déplacez l'arc ou la polyligne, vous constatez :⚓

  • l'esquisse est fermée ;

  • Le point A se déplace uniquement sur l'axe Y ;

  • Le point B se déplace uniquement sur l'axe X ;

  • Le segment CD est toujours horizontal ;

  • Le point E se déplace uniquement sur l'axe X ;

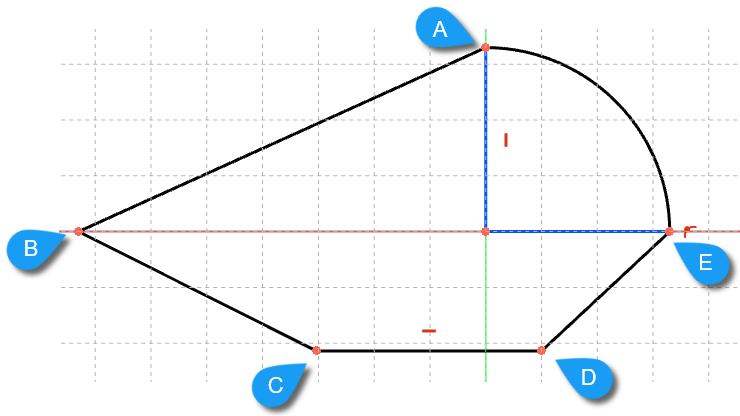

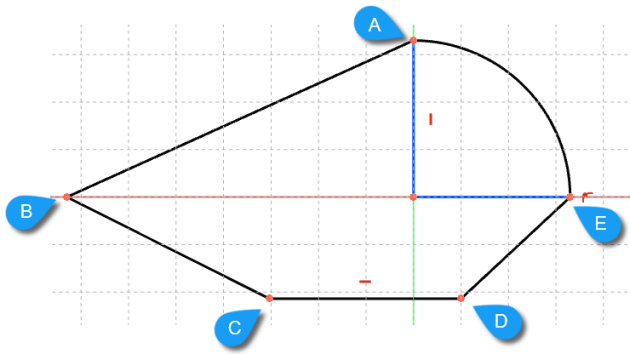

    Esquisse fermée

⚓

ConseilEn pratique⚓

  • Pour gagner du temps lors de la création des esquisses, je conseille d'utiliser au maximum les contraintes automatiques lors de la saisie ;

  • Si vous avez loupé une contrainte automatique lors de la saisie, il sera toujours possible de la créer après coup ;

  • Au contraire, si vous avez ajouté une contrainte non désirée, vous pourrez la supprimer après coup ;
