Fermeture des esquisses

ObjectifsObjectifs⚓

  • Comprendre l'enjeu de la fermeture des esquisses ;

  • Connaître les bonnes pratiques pour obtenir des esquisses fermées ;

  • Utiliser une contrainte de coïncidenceW Contrainte de coincidence ;

Tâches à réaliserTâches à réaliser⚓

  • Dans FreeCAD, si nécessaire, refermer les documents ouverts précédemment ;

  • Télécharger et enregistrer le fichier tuto4.FCStd  sur votre ordinateur ;

  • Ouvrir ce document tuto4.FCStd dans FreeCAD ;

  • Dans l’onglet Modèle, sélectionner l'esquisse  Sketch et appliquer la commande Protrusion Protrusion ;

  • Que constatez vous ?

  • Annuler la commande ;

  • Double-cliquer sur l’esquisse  Sketch pour l’ouvrir dans l’atelier Sketcher Atelier Sketcher ;

  • Déplacer le coté gauche du rectangle. Que constatez vous ?

  • Appliquer la contrainte de coïncidence Contrainte de coincidence aux deux points du coin supérieur gauche ;

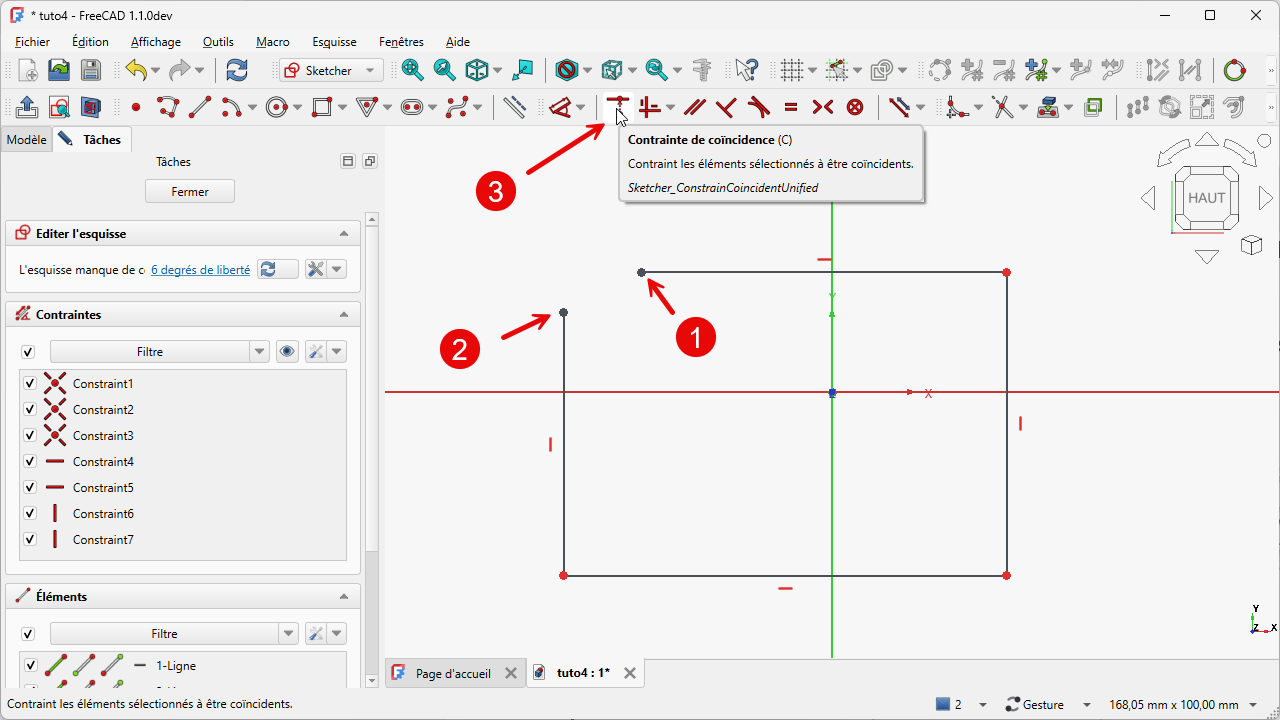

    Application d'une contrainte de coïncidence aux deux points pour fermer l'esquisse

  • Fermer l'atelier Sketcher Atelier Sketcher et appliquer à nouveau la commande Protrusion Protrusion ; Conclusion ?

Truc & astuceAide⚓

Pour appliquer la contrainte de coïncidence Contrainte de coincidence , cliquer sur les deux points pour les sélectionner puis cliquer sur le bouton Contrainte de coincidence ; (on peut aussi faire l’inverse : sélectionner la commande Contrainte de coincidencepuis sélectionner les deux points 😊)

RéglementaireConclusion⚓

La plupart des fonctions paramétriques : protrusion, révolution, cavité... appliquées à une esquisse nécessite que cette esquisse soit fermée.

RéglementaireBonnes pratiques⚓

  • Privilégier l'utilisation de polyligne Créer une polyligne à celle de lignes Créer une ligne ou d'arcs Créer un arc 3 points successifs ;

  • Exploiter les contraintes automatiques, notamment les contraintes de coïncidence Contrainte de coïncidence Point sur Point et Contrainte de coïncidence Point sur Objet ;

  • Tester régulièrement la fermeture du contour de l'esquisse ;

  • Commencer par les contraintes géométriques et finir par les contraintes dimensionnelles, ce qui permet de tester plus facilement la fermeture du contour de l'esquisse ;

Truc & astuceValider une esquisse ⚓

FreeCAD propose une commande Valider une esquisse W Valider une esquisse permettant d'identifier les problèmes d'une esquisse, notamment l'option Surligner les sommets posant problème qui peut permettre de repérer une esquisse non fermée ;

Attention

  • Une esquisse peut être entièrement contrainte et ne pas être fermée ;
