Sous-forme liée

Tâches à réaliserTâches à réaliser⚓

  • Ajouter un 2nd corps Créer un corps que vous renommerez Créer un corps Couvercle ;

    Création d'un 2nd corps

  • Ajouter une sous-forme liée PartDesign Sous forme liée de l'objet (fonction) Transformation multiple MultiTransform dans le corps Créer un corps Couvercle ;

  • Masquer le corps Créer un corps Fond ;

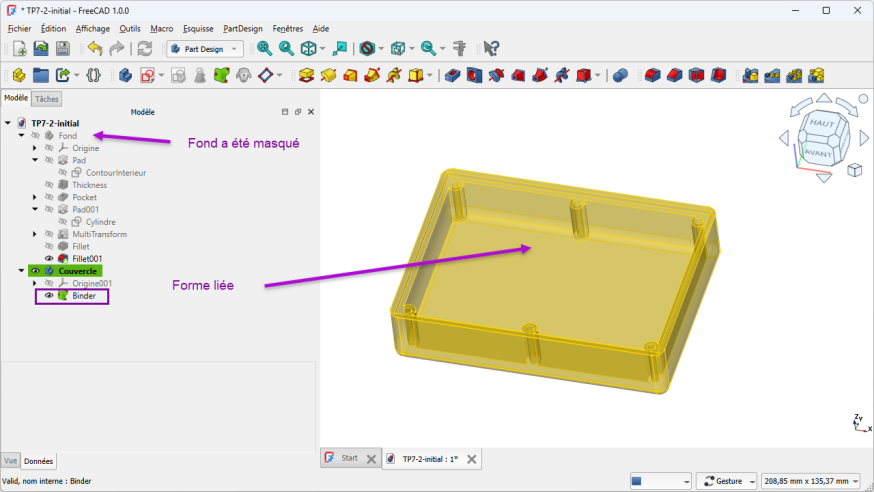

Création de la sous-forme liée

Truc & astuceAide⚓

  • Créer un corps Couvercle doit être le corps actif : en caractères gras ;

  • Pour créer la sous-forme liée, sélectionner l’objet Transformation multiple Mutltitransform dans l’onglet Modèle et cliquer sur la commande PartDesign Sous forme liée ;

Attention

Ne pas oublier de masquer le corps Créer un corps Fond  qui doit être en grisé dans la vue Modèles après la création de la sous-forme liée ;

ConseilPourquoi choisir l’objet  MultiTransform ?⚓

  • Nous n’avons pas besoin de la définition des congés (Fillet), juste les dimensions du fond et de la position des trous ;

RemarqueCouleur des objets ⚓

Si vous utilisez le thème d’affichage FreeCAD Light, la couleur jaune par défaut pour les objets PartDesign Sous forme liée n’est pas suffisamment contrasté. Pour le moment, ce paramètre n’est pas modifiable dans les préférences de FreeCAD ;

Tâches à réaliserTâches à réaliser (si vous utilisez le thème FreeCAD light)⚓

  • Dans l’onglet Modèle, cliquer droit sur l’objet Binder PartDesign Sous forme liée et sélectionner la commande Définir l’apparence ;

  • Choisir une couleur de ligne plus foncée, par exemple #aa5500 ;

    Choix de la couleur des lignes des
