Perçages

Tâches à réaliserTâches à réaliser⚓

  • Sélectionner la face supérieure du couvercle et ajouter une nouvelle esquisse Créer un esquisse ;

  • Créer l'esquisse ci-dessous constituée de 6 cercles Créer un cercle positionnés à l'aide de géométries externes Sketcher Géométrie externe de la forme liée ;

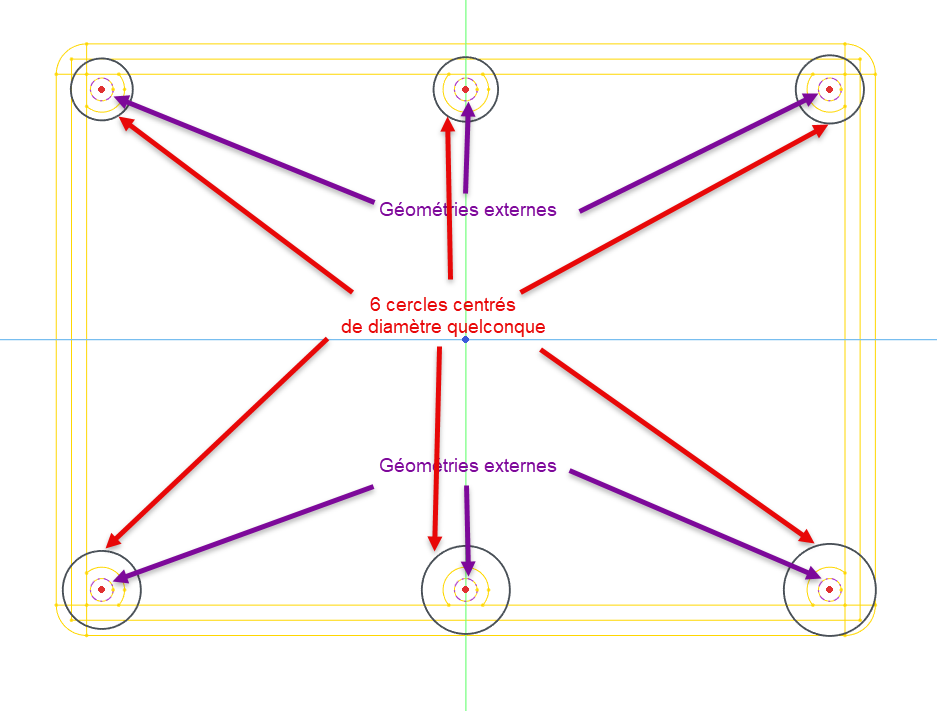

    Esquisse des perçages

  • Appliquer la fonction paramétrique Perçage Perçage à cette esquisse pour modéliser les 6 emplacements de vis en appliquant les paramètres ci-dessous :

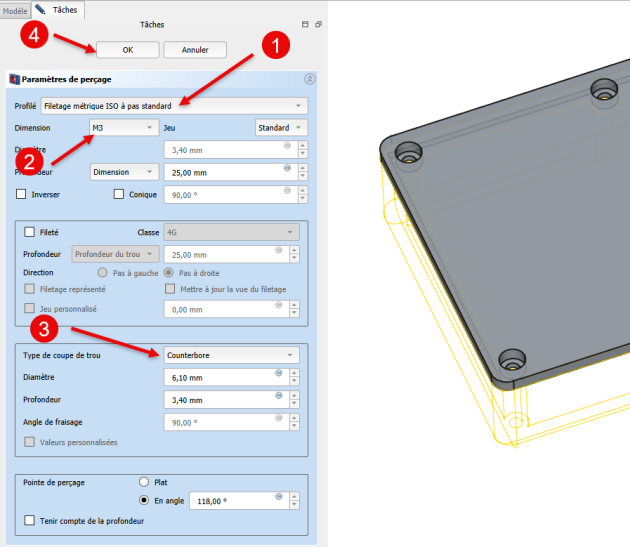

    Paramètres du perçage

Truc & astuceAide pour créer l’esquisse⚓

  • Pour accéder aux lignes de la forme liée , masquer Pad003 ;

  • Peu importe le diamètre des cercles dans l'esquisse, c'est la fonction Perçage Perçage qui déterminera la forme et la dimension des perçages ;

Tâches à réaliserTâches à réaliser⚓

  • Masquer PartDesign Sous forme liée Binder et réafficher Créer un corpsFond ;

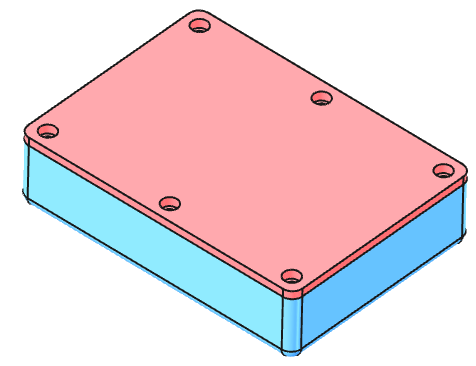

  • Modifier la couleur diffuse des deux corps pour les différencier :

Truc & astuceChanger l’apparence d’un corps⚓

  • Dans l’onglet Modèle, cliquer droit sur le corps et sélectionner la commande Définir l’apparence ;

  • Cliquer sur le bouton Apparence ;

  • Modifier la couleur diffuse du corps ;

RéglementaireCouleur des solides dans FreeCAD⚓

Couleur diffuse

Couleur principale de l’objet

Couleur émissive

Lumière propre à l’objet, émise par l’objet

Couleur ambiante

Lumière de fond

Couleur spéculaire

Couleur des reflets de lumière, plus elle est claire, plus la surface est brillante

cf. W : https://wiki.freecad.org/Std_SetAppearance/fr
