Partie inférieure

Tâches à réaliserTâches à réaliser⚓

  • Sélectionner la face inférieure de la protrusion créée précédemment et ajouter une nouvelle esquisse Créer un esquisse ;

  • Créer l'esquisse ci-dessous constituée d'un rectangle centré Sketcher Rectangle centré et de 2 géométries externes (partie verticale de l'épaulement) ;

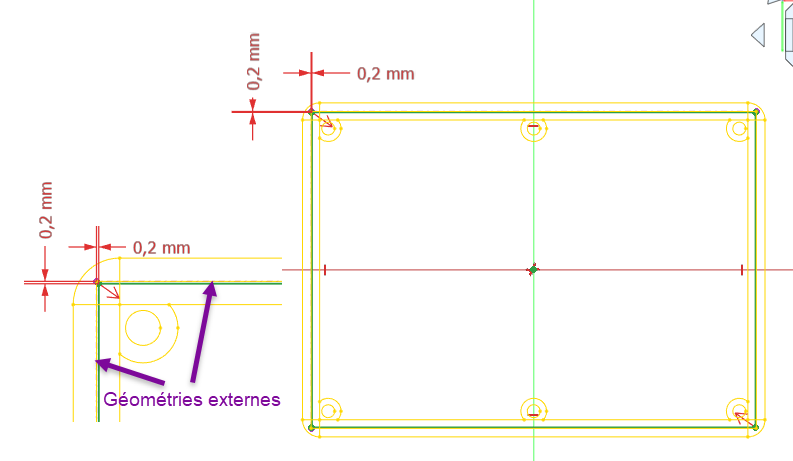

    Esquisse de la partie inférieure du couvercle

Truc & astuceAide⚓

  • Pour accéder aux lignes de la forme liée :

    • masquer Pad002 ;
    • afficher Binder avec un style de présentation filaire Style de présentation filaire (v puis 3 du clavier alphanumérique) ;

  • Les contraintes Contrainte de distance en Y et Contrainte de distance en X de 0.2 mm correspondent au jeu prévu pour l'emboitement de la partie basse du couvercle dans le fond de la boite ;

Truc & astuceAide⚓

  • Réafficher l’objet Binder PartDesign Sous forme liée si nécessaire ;

  • Basculer en affichage filaire Style de présentation filaire

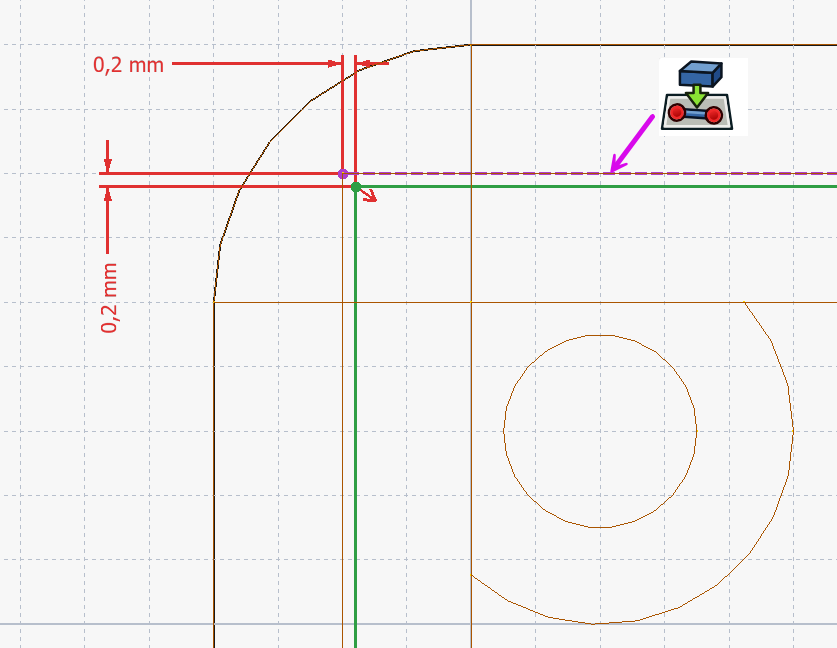

  • Créer une géométrie externe de construction[1] par projection Sketcher Projection Construction pour créer les deux contraintes de 0,2 mm correspondant au jeu prévu pour l'emboitement de la partie basse du couvercle dans le fond de la boite ;

Tâches à réaliserTâches à réaliser⚓

  • Créer une protrusion Protrusion de 2 mn correspondant à la partie inférieure du couvercle qui s'emboîte ;

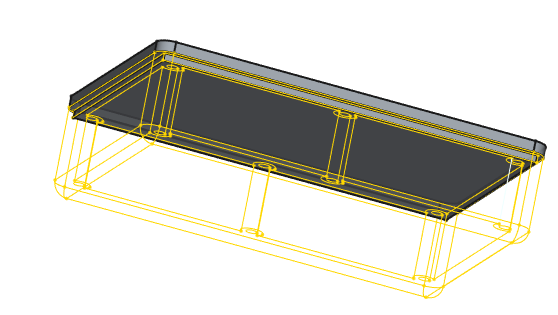

Protrusion de la partie inférieure du couvercle

  • Revenir en affichage Filaire Ombré Style de présentation filaire ombré ( V puis 7 du clavier alphanumérique) ;
