1ère esquisse
1ère étape : nous allons modéliser l'équerre sans ses trous ;
Tâches à réaliser - Tâches à réaliser⚓
Dans l'atelier
Sketcher, créer l'esquisse ci-dessous à l'aide d'une seule polyligne
en exploitant les contraintes automatiques ;

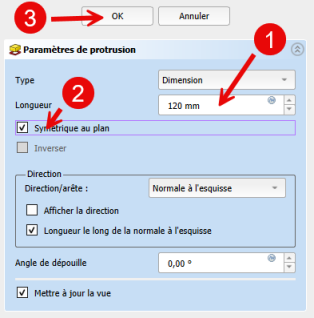

1ère esquisse Créer une protrusion
de 120 mm symétrique par rapport au plan XZ ;
Conseil - Utilisation de la symétrie dans FreeCAD⚓
D'une manière générale, il faut utiliser le plus souvent possible les symétries des modèles : dans le cas présent, cela permettra de placer les trous et le trou oblong par rapport à ces axes de symétrie.
