2ème esquisse

2ème étape : nous allons ajouter le trou oblong sur la face verticale :

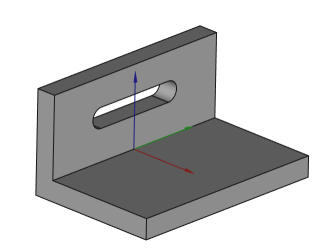

Vude 3D du modèle après la 2ème étape

Tâches à réaliserTâche à réaliser⚓

  • Sélectionner la face verticale suivante et créer une nouvelle esquisse Créer un esquisse :

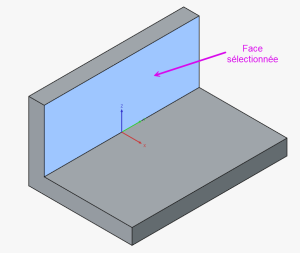

    Sélection de la face pour la 2ème esquisse

  • Dans l'atelier Sketcher Atelier Sketcher, définir l'esquisse comme ci-dessous :

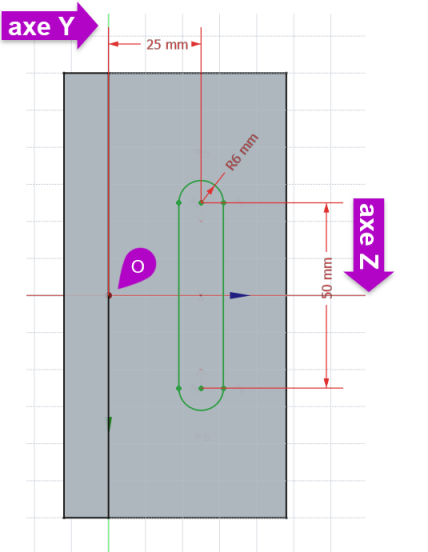

    Esquisse n°2 pour le trou oblong

  • Dans l'atelier Part Design Atelier PartDesign, sélectionner cette esquisse et créer une cavité PartDesign Cavité du type Au plus proche ;

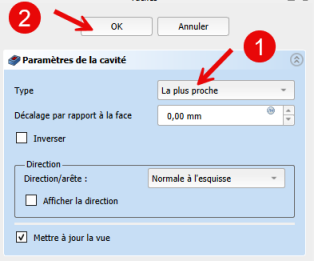

    Paramètres de la cavité

Truc & astuceAide⚓

  • Utiliser les contraintes de symétrie Contrainte de symétrie, distance verticale Contrainte de distance en Y et distance horizontale Contrainte de distance en X pour positionner le trou oblong ;

  • Pour mieux visualiser l’esquisse, vous pouvez sélectionner le mode d’affichage Filaire Style de présentation filaire à l’aide de la barre d’outils ;

Remarque« Attachment » de l’esquisse⚓

En choisissant la face verticale pour créer l’esquisse, FreeCAD a attaché l’esquisse à cette face : Pad [Facex] ;

Attachment de l’esquisse 2

Ce plan correspond ici au plan YZ du corps. Pour créer cette esquisse, nous aurions pu choisir directement ce plan YZ pour créer l’esquisse.
