3ème esquisse

Dernière étape : nous allons ajouter les trois trous sur la face horizontale :

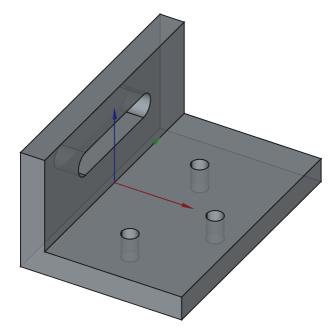

Vue 3 D du modèle

Tâches à réaliserTâche à réaliser⚓

  • Si nécessaire, revenir en mode Filaire Ombré Style de présentation filaire ombré (V puis 7 du clavier alphanumérique) ;

  • Sélectionner la face horizontale du dessus :

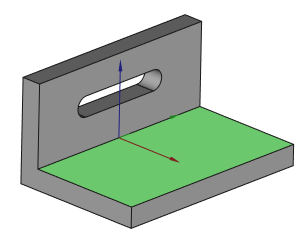

Sélection de la face pour la 3ème esquisse

  • Créer un nouvelle esquisse Créer un esquisse attachée à cette face ;

  • Dans l'atelier Sketcher Atelier Sketcher, définir l'esquisse comme ci-dessous :

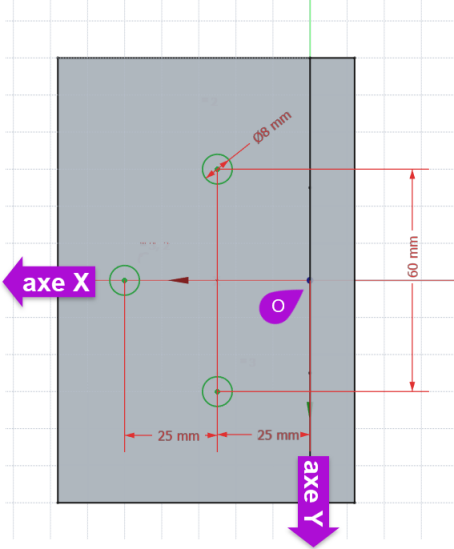

3ème esquisse pour la création des trois perçages

  • Dans l'atelier Part Design Atelier PartDesign, sélectionner cette esquisse et créer une cavité PartDesign Cavité du type Au plus proche ;

Remarque« Attachment » de l’esquisse⚓

En choisissant la face horizontale pour créer l’esquisse, FreeCAD a attaché l’esquisse à cette face : Pocket [Face2] ;

Attachment de l’esquisse 3

Ce plan correspond ici au plan XY du corps. Pour créer cette esquisse, nous aurions pu choisir directement ce plan XY pour créer l’esquisse.
