Ouvrir un document FCStd

ObjectifsObjectifs⚓

  • Comprendre la structure arborescente d'un document FreeCAD ;

  • Savoir interagir dans le panneau Modèle ;

ConceptFormat FCStd⚓

Format FreeCAD

Le format de fichier « .FCStd » est le format natif de FreeCAD ;

AttentionNe pas confondre le format FreeCAD et le format STL⚓

  • Le format de fichier « .stl »[1] est utilisé par les logiciels du type « Slicer[2] » comme Cura pour générer un fichier gcode[3] qui sera envoyé à une imprimante 3D ; (Voir les différents Formats de fichiers en relation avec l'impression 3D )

  • FreeCAD permet d’exporter au format STL  - Le processus inverse : passer du format STL à un format FreeCAD est beaucoup plus difficile ;

ComplémentFabrication numérique⚓

  • FreeCAD propose :

    • l’atelier Mesh Atelier Mesh qui permet de paramétrer et d'exporter au format « stl » ;

    • l’atelier CAM Atelier CAM qui permet de produire directement des fichiers gCode[3] pour piloter une CNC[4] ;

Tâches à réaliserTâches à réaliser :⚓

  • Télécharger le fichier tuto1.FCStd  sur votre ordinateur ;

  • Démarrer FreeCAD ;

Truc & astuceÉcran de bienvenue⚓

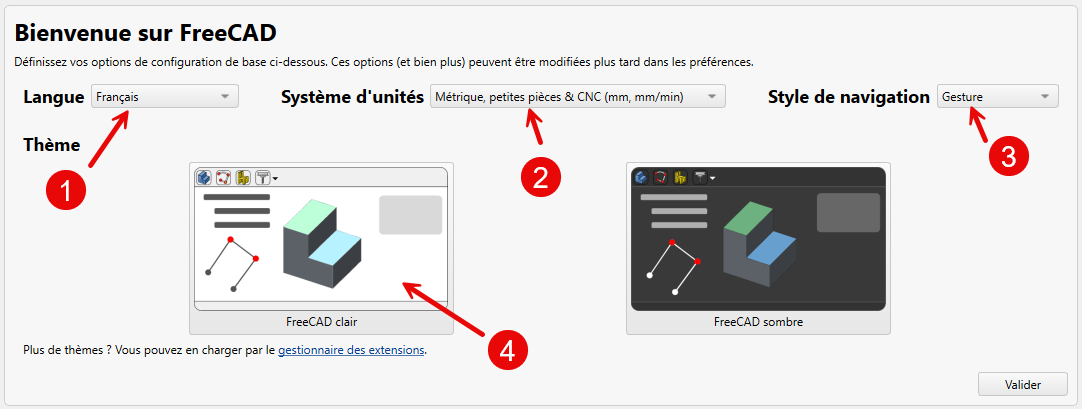

Au démarrage, par défaut, FreeCAD affiche un écran de bienvenue. Vous pouvez choisir : (1) la langue, (2) le système d'unités, (3) le style de navigation et (4) le thème :

Écran de bienvenue

Tâches à réaliserTâches à réaliser (suite)⚓

  • Ouvrir ce document tuto1.FCStd dans FreeCAD à l'aide de la commande Fichier → Ouvrir ou du bouton Ouvrir… ;

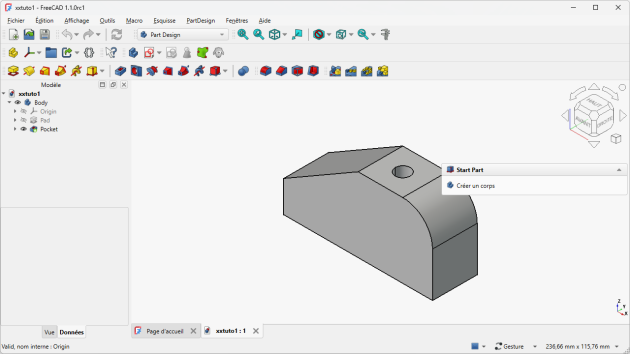

    Ouverture du document tuto1

  • Enregistrer ce document sous le nom xxtuto1.FCStd, xx représentant vos initiales, à l'aide de la commande Fichier → Enregistrer Sous... ;

  • Dans le panneau Modèle, identifier le contenu de la structure arborescente du document  xxtuto1 ;

Panneau Modèle

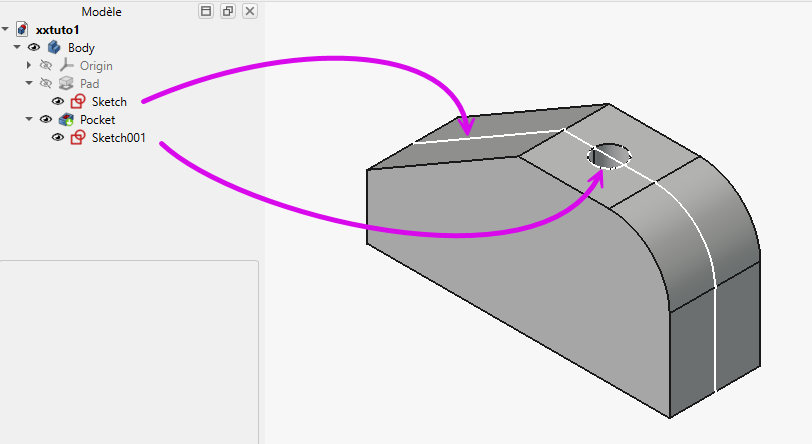

  • Afficher  Sketch et  Sketch001 dans la vue 3D en cliquant sur les boutons Développer et/ou Élément visible du panneau Modèle ;

    Affichage des esquisses (sketchs)

 Bodydétails[5]⚓

Corps (solide) contenu dans le document  xxtuto1 ;

 Origin (masqué par défaut)détails[6]⚓

L'objet Part Système de coordonnées Origin contient la définition du repère lié au corps :

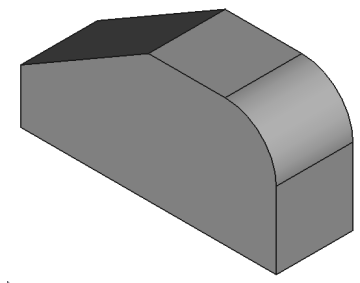

 Pad (masqué)détails[7]⚓

Construction intermédiaire utilisée pour modéliser « PartDesign Cavité Pocket » ;

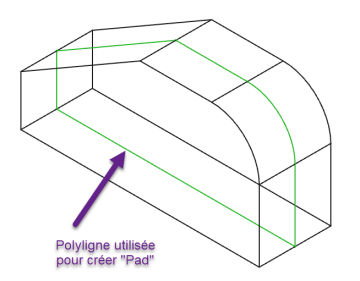

 Sketchdétails[8]⚓

Esquisse utilisée pour construire la protrusion Protrusion Pad ;

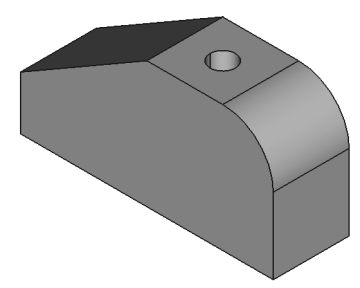

 Pocketdétails[9]⚓

Construction finale de Créer un corps Body ;

 Sketch001détails[10]⚓

Esquisse utilisée pour créer la cavité dans Pad ;

RéglementaireInteractions dans l'onglet Modèle :⚓

  • L'élément encadré est l'élément sélectionné, il est coloré par défaut en bleu dans la vue 3D ;

  • Élément visible | Élément masqué  : affiche / masque l’élément dans la vue 3D ;

  • Développer | Réduire : développe / réduit la branche de l'arborescence ;

  • Clic droit sur un élément affiche le menu contextuel permettant notamment de le Renommer ou de le supprimer ;

Truc & astuceSi vous ne voyez pas les boutons et  :⚓

Modifier les préférences de FreeCAD : Édition → Préférences (sous Système d'exploitation Mac OS Freecad → Préférences) :

  • rubrique : Affichage =>Interface utilisateur, cocher Afficher l’icône de visibilité

Truc & astuceTransparence⚓

Le raccourci clavier Vpuis T active / désactive la transparence de l’objet sélectionné dans le panneau Modèle ;

Pocket sans transparence
Pocket sans transparence

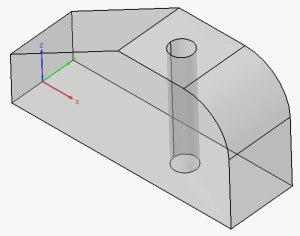

Pocket avec transparence
Pocket avec transparence

Tâches à réaliserTâche à réaliser⚓

  • Sélectionner PartDesign Cavité Pocket dans le panneau Modèle et activer la transparence ;
